Типовая установка оборудования
4 312527N
Типовая установка оборудования
Типовая установка без циркуляции
пояснения к рис.1
A Дозатор
B Шланг с подогревом
C Датчик температуры жидкости (FTS)
D Шланг с подогревом
E FusionÐàñïûëèòåëü
F Дозатор и шланг для подачи воздуха к
пистолету-распылителю
G Линии подачи воздуха к насосу (мин. внутренний диаметр
3/8 in. (76 ìì).
H Емкости для отходов
J Линии подачи рабочей жидкости ((217382)
K Питающие насосы
L Смеситель
M Сушилка-влагопоглотитель
N Сливные линии / Сброс избыточного давления
P Коллектор жидкости пистолета-распылителя

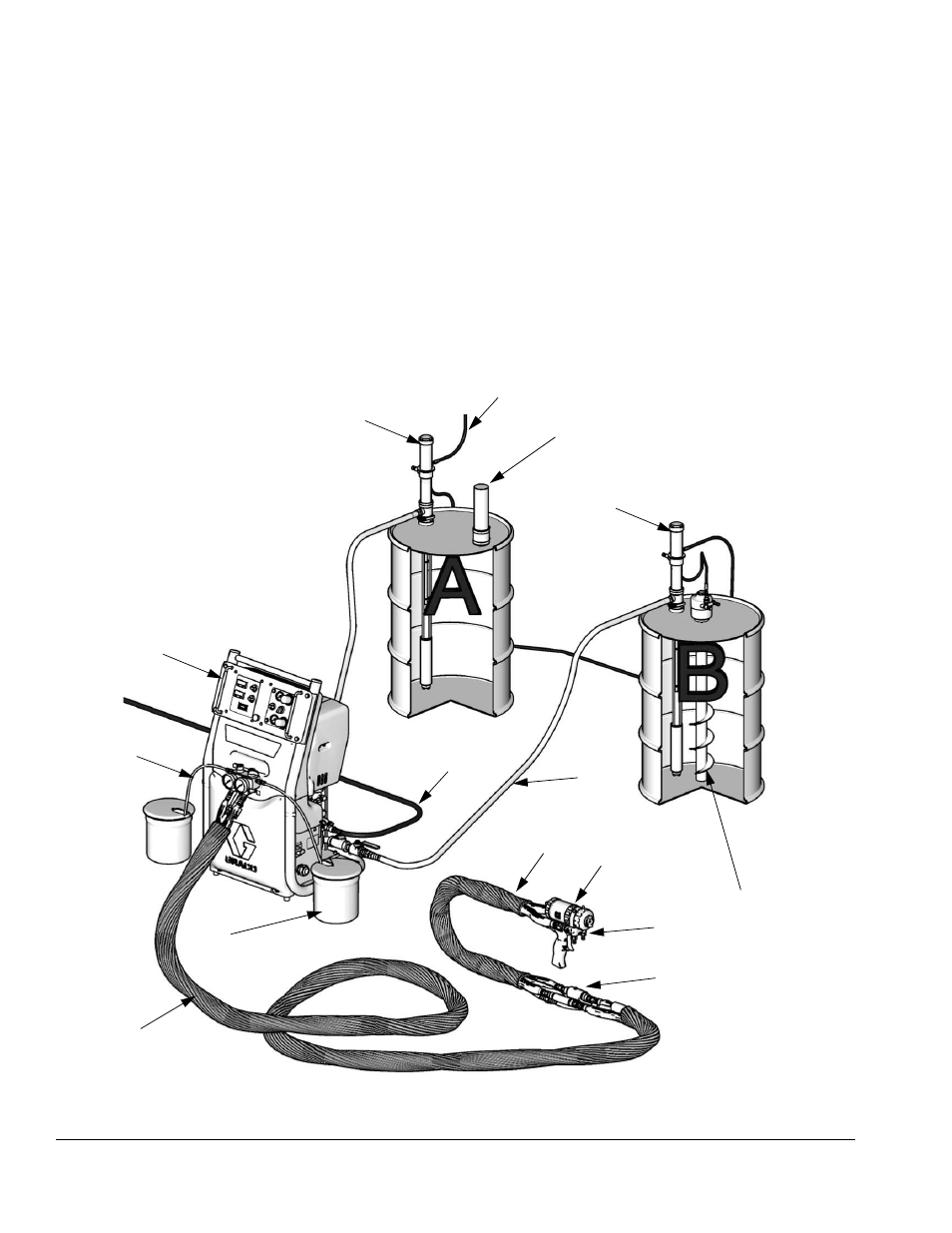

Рис.1: Типовая установка без циркуляции
A
B
C*
D
E
K
L
M
F
P
N
* Показано в открытом состоянии. При эксплуатации обернуть лентой.
K
H
J
G
ti11572a
