Инструкция по эксплуатации Graco T2 2:1 295616
Страница 12
Ремонт пневмодвигателя
12
312527N
4
введите штифт (69) в отверстие поршня, чтобы
блокировать его. Воспользуйтесь вторым штифтом (69),
чтобы отвинтить крышку поршня (17) и отделить е¸ от
поршня (21), открыв доступ к установочному штифту
(19). См. Рис.13.
5
Только для пневматических двигателей серии A.
Извлеките установочный штифт (19) и снимите
головку поршня (17) с передаточного вала (20).
Снимите детали 17, 19, 50. См.
.
6
Только для пневматических двигателей серии B.
Извлечь установочный штифт (19) и снять головку
поршня (17) и передаточного вала (20). Снимите
уплотнительное кольцо (50*) с крышки поршня.
Осмотрите все детали на наличие повреждений. См.
7
Снять пневмопоршень (21) с верхней части
основания пневмодвигателя (23). Снять
уплотнительное кольцо (24*) с основания
пневмодвигателя. Проверить все детали, включая
пружину (22), в основании пневмодвигателя на
повреждения. См. Рис.16.

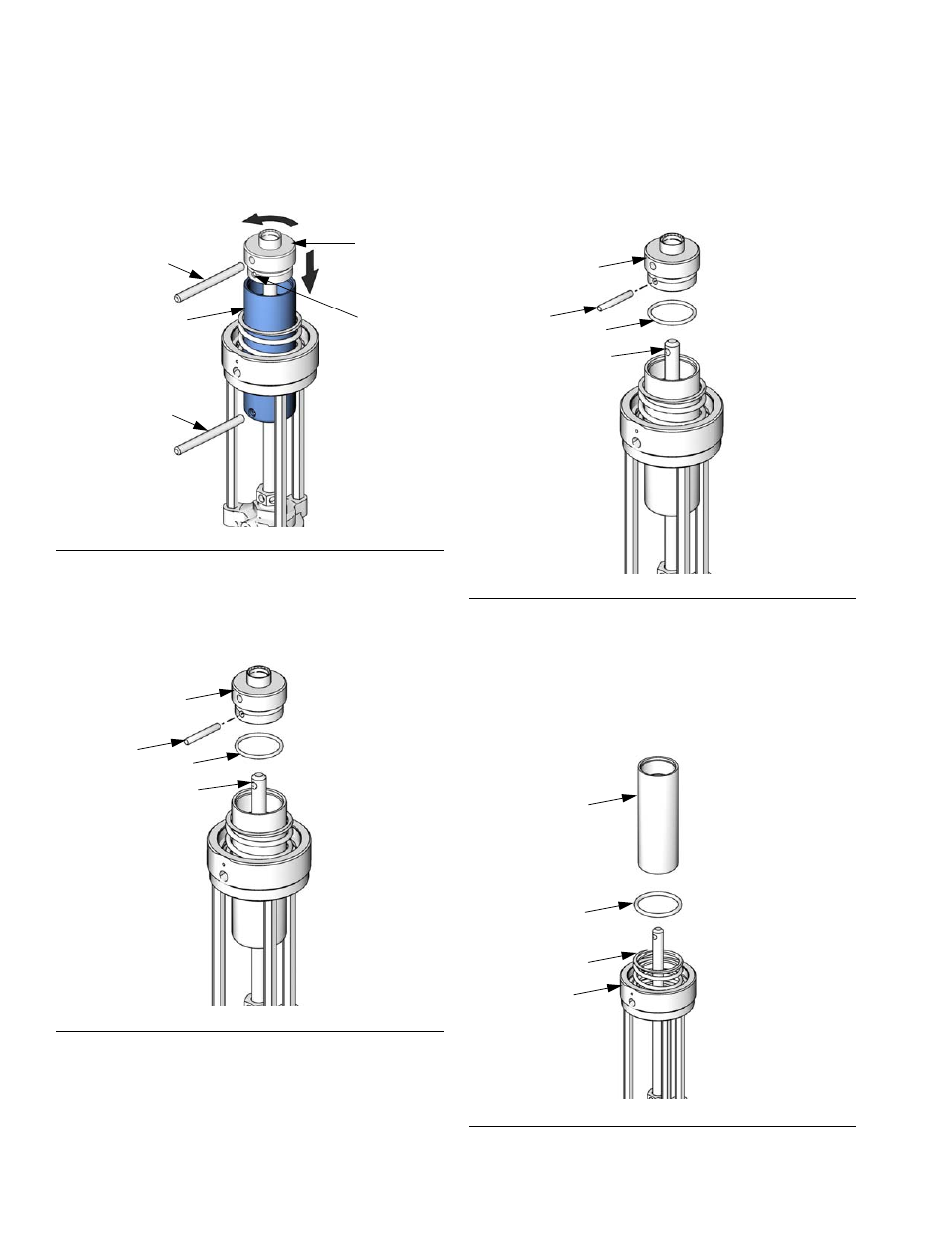

Рис.13
Рис.14
ti9899
21
69
69
17
19
ti9900
19
*50
17
20
Рис.15
Рис.16
ti9900
19
*50
17
20
21
22
23
*24
ti9901
