Ремонт пневмодвигателя
312527N
11
Ремонт пневмодвигателя
1

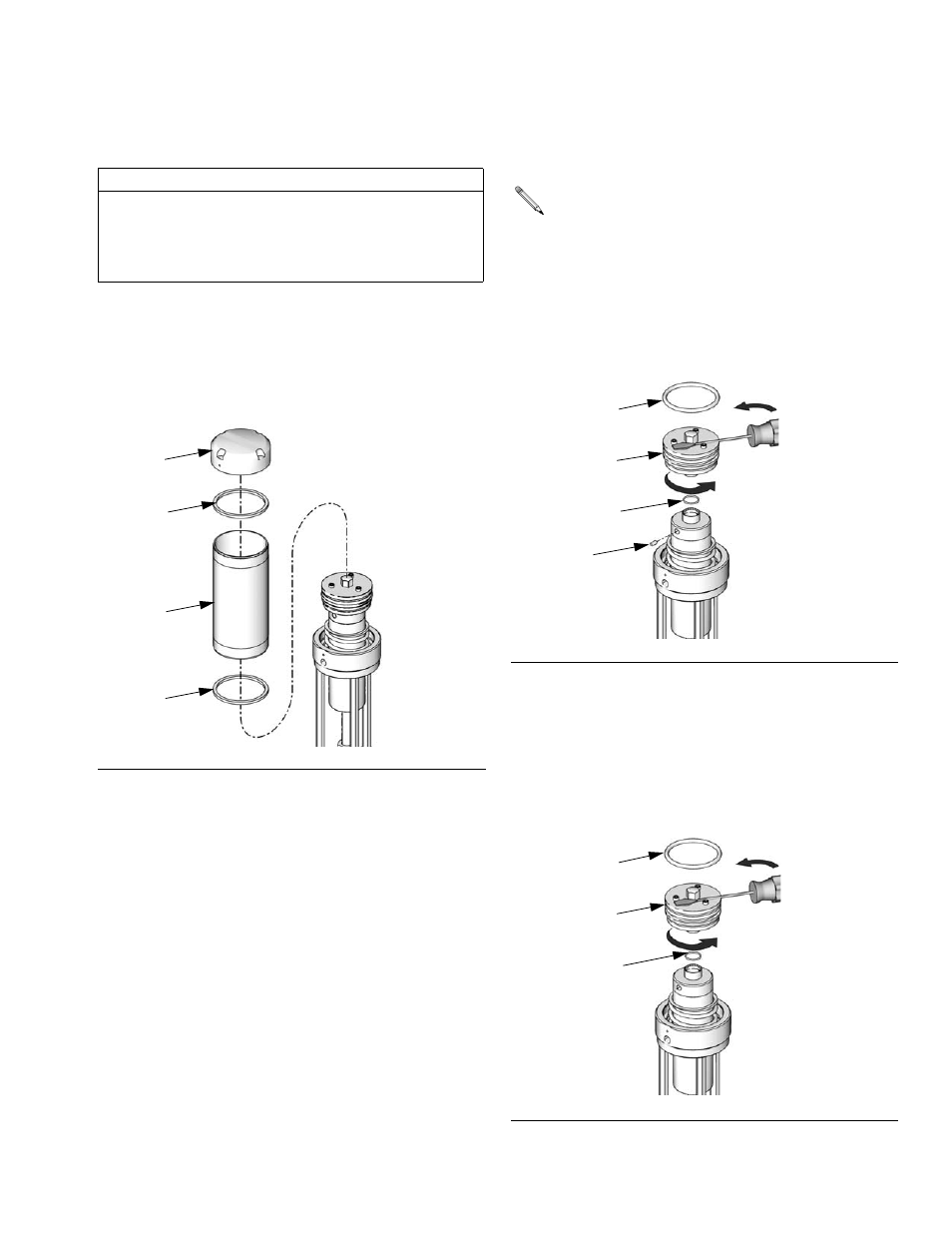

Снять крышку (1), цилиндр (4), и квадратные
сальники (3*). Рис.10Проверить все узлы установки,
включая пружину под крышкой (не показана), на
повреждения и, если надо, заменить их. См.Рис.10.
Отвинчивание производить вручную или с помощью
цепного ключа во избежание деформации цилиндра.
2
Только для пневматических двигателей серии A.
Ослабьте стопорный винт (18) и отвинтите воздушный
клапан (5). Если необходимо дополнительное
поворотное усилие – введите острие отвертки между
головками винтов и шестигранной головкой
воздушного клапана (5). Снимите детали 5, 13, 15 и
18. См. Ðèñ.11
3
Только для пневматических двигателей серии B.
Отвинтите воздушный клапан (5). Если необходимо
дополнительное поворотное усилие – введите острие
отвертки между головками винтов (16) и шестигранной
головкой воздушного клапана (5). Проверьте
уплотнительные кольца (13* и 15*) на наличие
повреждений и, если нужно, замените их. Проверьте,
чтобы уплотнительное кольцо (13*) было расположено
надлежащим образом и не зажималось. См. Рис.12.
ВНИМАНИЕ
Для улучшенной работы воздушный клапан в сборе
заменен на серию B. Детали в пневматических
двигателях серий A и B не могут быть взаимозаменены.
Воздушные клапаны серии А могут быть обновлены до
серии B с помощью комплекта 262042.
Ðèñ.10
ti9896
1
*3
*3
4
В воздушном клапане пневматических двигателей
серии A уплотнения неплотные, плоские и белые. В
воздушном клапане пневматических двигателей
серии B уплотнения более плотные и черные.
Ðèñ.11. Воздушный клапан серии A
Ðèñ.12
. Воздушный клапан серии B
5
*13
*15
ti9897b
18
5
*13
*15
ti9897c
