Подготовка
8
312527N
Подготовка
1

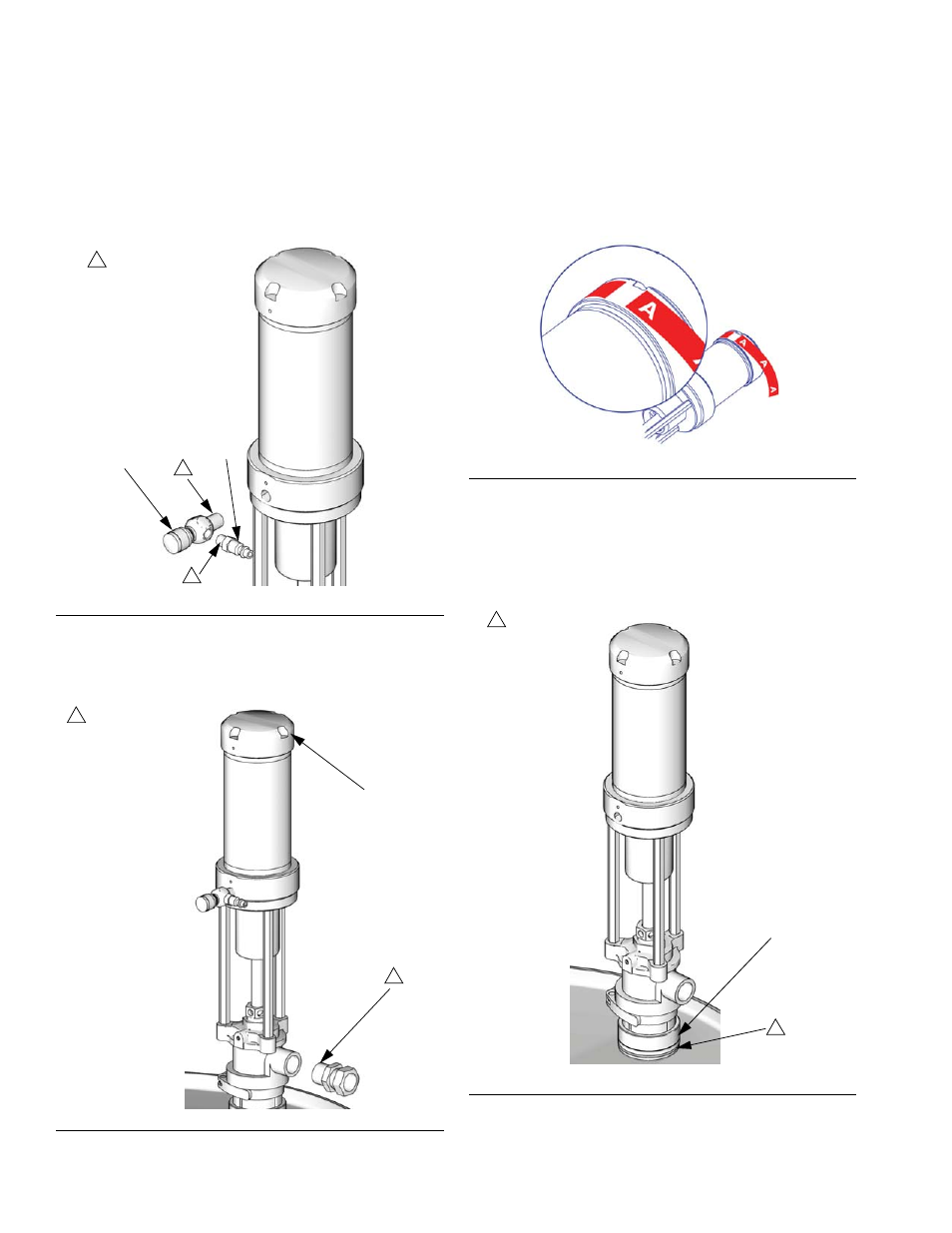

Нанесите герметик для резьбы на наружную
резьбу игольчатого клапана (48) и
быстроразъемного соединения (49) и
произведите установку. См. Рис.4
2
Нанесите герметик для резьбы на фитинг с
наружной резьбой (не поставляется в комплекте)
и введите его в выходное отверстие. См. Рис.5.
3
Пользуйтесь имеющимися бирками (70) при подборе
насоса, подходящего для вашего материала. См.
Рис.5.
4
Смажьте внутренний диаметр втулки переходника и
крепежную резьбу. Проверьте, чтобы сальник был на
месте и вверните втулку переходника (51) в
соответствующее гнездо на емкости. Введите насос
в переходник и закрепите его. См. Рис.7.
Рис.4
Рис.5
48
49
1
Наложите герметик
для резьбы.
1
1
ti9968a
Наложите герметик
для резьбы.
1
1
1
ti9969a
Рис.6
Рис.7
51
Смазать резьбу
2
2
ti9967a
