Установка
8 332438D
Заземление
1. Насос. См. Р ИС . 2. Убедитесь, что винт заземления (MS)
прикреплен и надежно затянут на пневмодвигателе.
Подсоедините другой конец провода заземления (M)
к точке истинного заземления.
2. Шланги подачи жидкости в насос. Используйте только
электропроводящие шланги для подачи жидкости.
Проверьте электрическое сопротивление шлангов. Если
общее сопротивление относительно земли превышает
25 МОм, шланги следует немедленно заменить.
Оригинальные шланги Graco являются токопроводящими.
3. Воздушный компрессор. Следуйте рекомендациям
производителя.
4. Распылительный пистолет. Заземлите путем подключения
к должным образом заземленному насосу и шлангу
подачи жидкости.
5. Емкость для подачи жидкости. Выполняйте местные
нормативные требования.
6. Окрашиваемый объект. Выполняйте местные
нормативные требования.
7. Емкости для растворителя, используемые при промывке.
Выполняйте местные нормативные требования. Емкости
должны быть металлическими, то есть токопроводящими.
Размещать емкости следует на заземленной поверхности.
Не ставьте емкость на диэлектрическую поверхность,
например на бумагу или картон, так как это нарушит
целостность заземления.
8. Для поддержания целостности заземления при промывке
оборудования или снятии давления необходимо крепко
прижать металлическую часть распылительного
пистолета к краю заземленной металлической
емкости и нажать на пусковой курок.
Настройка
1. Если необходимо отфильтровать материал на выпуске
жидкости из насоса, установите дополнительный
комплект выпускного фильтра для жидкости 16V583.
Перечни деталей см. в разделе Вспомогательные
принадлежности на стр. 25.
a.
С помощью одного гаечного ключа удерживайте на
месте фитинг для выпуска жидкости из насоса. Второй
ключ используйте для тройникового фитинга
дренажного клапана. Удалите тройниковый
фитинг дренажного клапана (G).
b. Поместите фильтр для жидкости (401) в тиски.
Нанесите на резьбу соответствующий герметик
и установите фитинге согласно рисунку.
2. См. Р ИС . 1. Прикрепите конец шланга для подачи жидкости
(J) к выпускному отверстию насоса (L) или фильтру.
Затяните соединение.
3. Прикрепите другой конец шланга для подачи жидкости (J)
к редукционному ниппелю и шлангу с оплеткой (K).
Прикрепите шланг с оплеткой к пистолету. Затяните
соединение.
4. Закройте главный воздушный клапан стравливающего
типа (C). Подсоедините шланг подачи воздуха к впускному
воздушному отверстию.
5. Убедитесь в том, что фитинги всасывающего шланга
крепко затянуты.
6. Промойте оборудование перед применением. См. стр. 10.
7. Перед использованием оборудования необходимо
осуществить заправку. См. стр. 11.
Оборудование и емкость для промывки следует заземлить,
чтобы снизить риск образования статического заряда и
поражения током. В результате удара током или
образования статического разряда вероятно возгорание
или взрыв. Заземление представляет собой отводящий
провод для электрического тока.

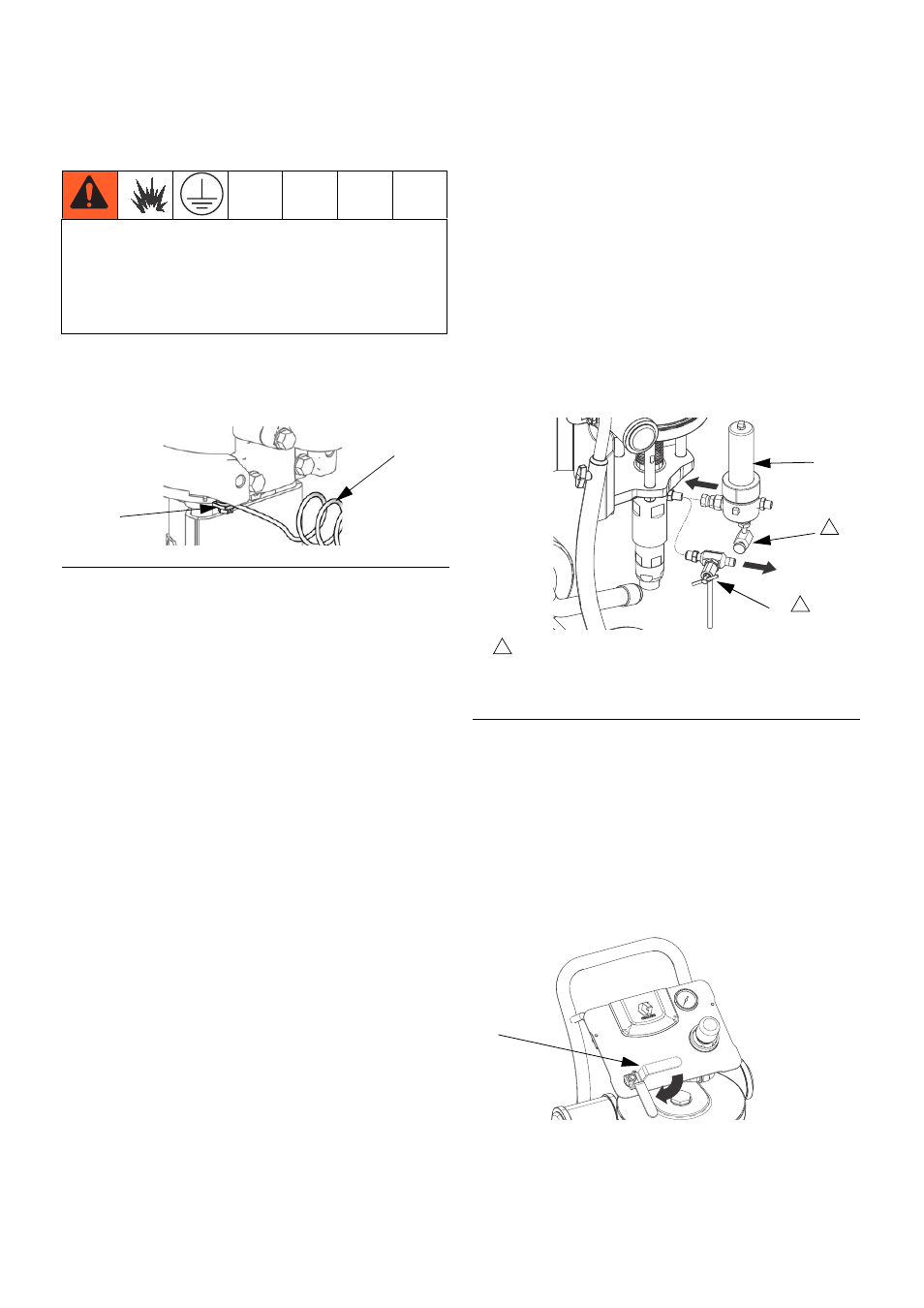

Р ИС . 2. Винт и провод заземления
M
MS
ti12914a
Р ИС . 3. Дополнительный комплект выпускного фильтра для
жидкости
При необходимости удалите зазубренный фитинг (13)
из тройникового фитинга (G) и установите в дренажном
клапане из комплекта фильтра для жидкости.
1
ti21356a
G
401
1
1
ti21105a
C
