Комплект 289694 для монтажа на тележке, Ремонтные комплекты, Комплекты вспомогательных – Инструкция по эксплуатации Graco Merkur X48
Страница 23: Принадлежностей
Спецификация деталей
332438D
23
16V175, насосная система Merkur X48
16V174, насосная система Merkur X72

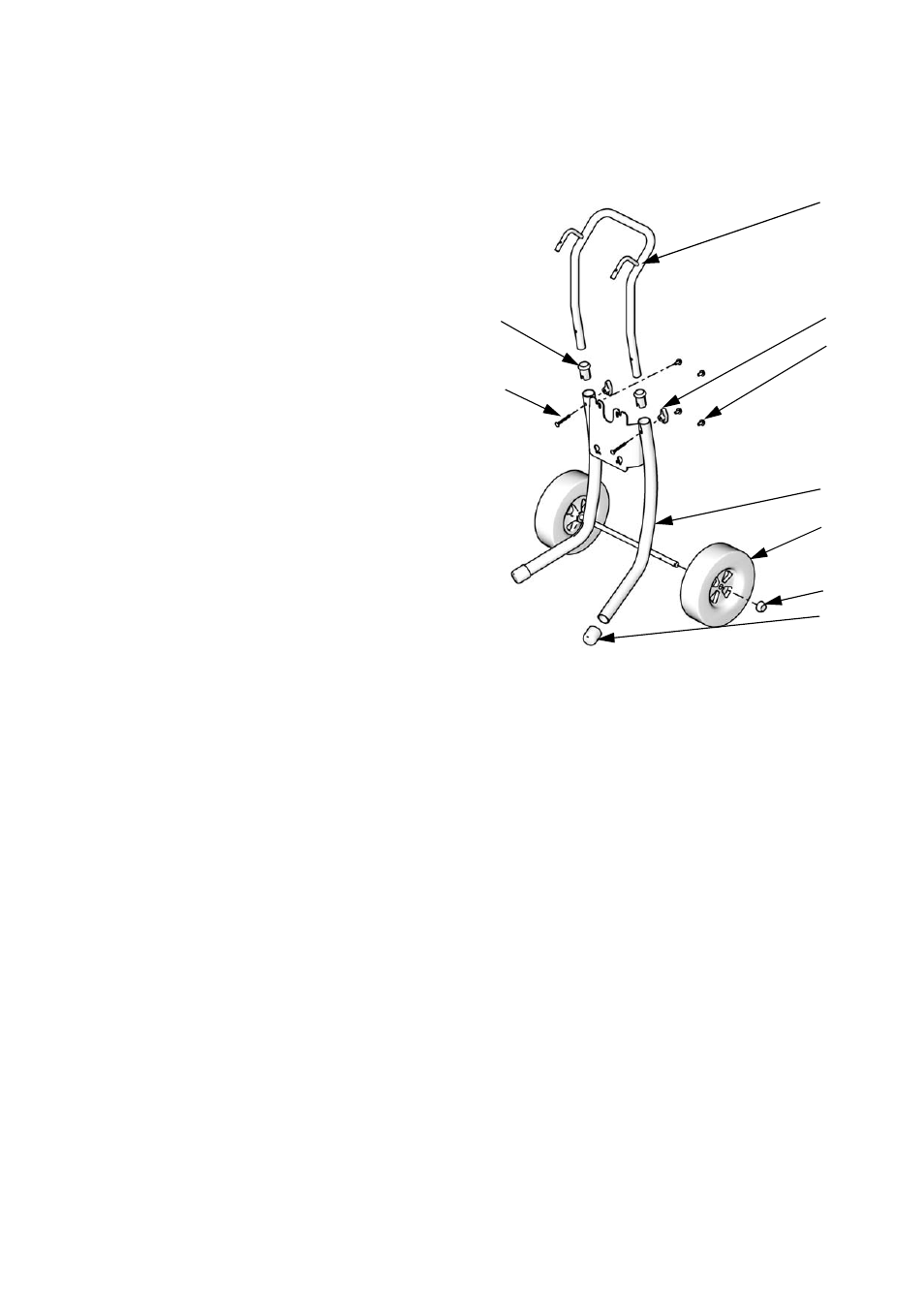

Комплект 289694 для монтажа
на тележке
Справ.
№
Арт.
Описание
Кол-
во
101
M18LN0 ДВИГАТЕЛЬ, пневматический,
7,5 дюйма
1
102
16U916 НИЖНИЙ БЛОК, в сборе, 50 куб. см;
16V174
1
16U917 НИЖНИЙ БЛОК, в сборе, 75 куб. см;
16V175
1
103
15T392
ПЕРЕХОДНИК, нижний блок насоса
1
104
15M662 ШТАНГА, тяговая
3
105
15U606 ГАЙКА, стопорная, M16 x 2
3
106
15T311
ГАЙКА, стяжная
1
107
184128
КОЛЬЦО, соединительное
2
108
111799
ВИНТ, для крышки, с шестигранной
головкой
4
109
238909
ПРОВОД, блок заземления
1
110
289694
КОМПЛЕКТ, тележка
1
118
16U944 ПРЕДОХРАНИТЕЛЬНОЕ
УСТРОЙСТВО, пружина
1
Справ.
№
Арт.
Описание
Кол-
во
201
-----
ТЕЛЕЖКА, рама
1
202
-----
РУКОЯТКА, тележка
1
203
15C871
КРЫШКА, для стойки
2
204
-----
РУКАВ, рукоятка тележки
2
205
119451
КОЛЕСО, полупневматическое
2
206
119452
КРЫШКА, для ступицы
2
207
115480
РЕГУЛЯТОР, с T-образной
рукояткой
2
208
116630
ВИНТ, каретка
2
209
111799
ВИНТ, для крышки, M8 x 1,25
4
201
202
203
204
205
206
207
208
209
ti12634a
