Ремонт
332438D
17
Подсоединение поршневого
насоса
1. Отклоните пневмодвигатель на заднюю сторону,
затем вручную вкрутите поршневой насос в
переходную пластину. Установите насос снова
в вертикальное положение.
2. Одной рукой удерживайте поршневой шток
пневмодвигателя в вертикальном положении.
Другой рукой установите на сдвижной шток
стяжную гайку (106).

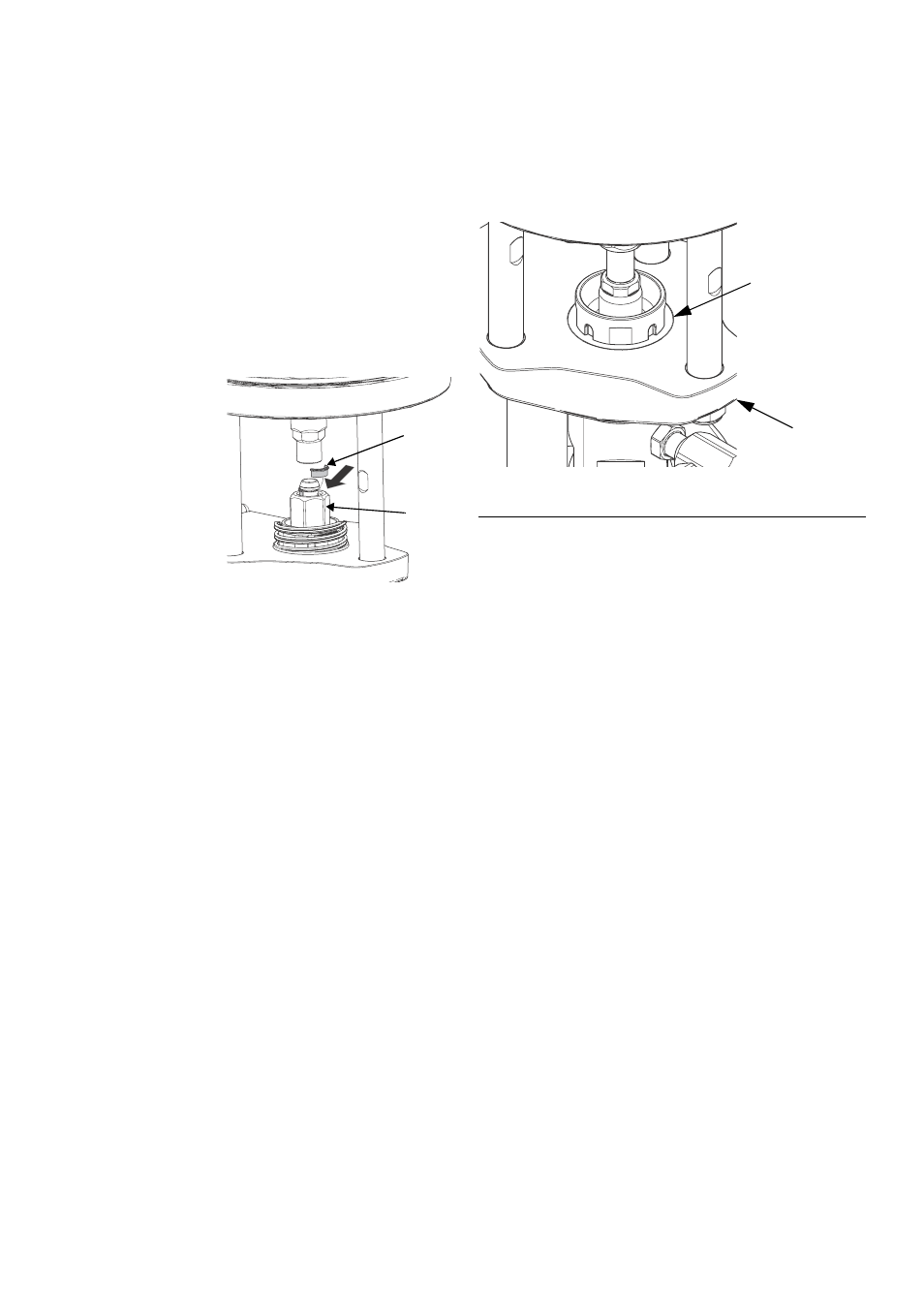

3. Вставьте
соединительные
кольца (107) в
стяжную гайку
(106) таким
образом, чтобы
крупные фланцы
были направлены
вверх.
4. Установите
пружину (118) на
стяжную гайку (106). Надавите на пружину и
удерживайте ее в таком положении, чтобы
соединить шток пневмодвигателя и стяжную
гайку (106).
5. Осторожно отпустите поршневой шток
пневмодвигателя таким образом, чтобы он
опустился на сдвижной шток. Вручную затяните
стяжную гайку (106).
6. Ввинчивайте поршневой насос в переходную
пластину (103), пока верхняя часть цилиндра не
будет утоплена вровень с верхней ее частью.
7. Выровняйте выпускное отверстие для жидкости,
как показано на рисунке, и затяните контргайку.
8. Удерживайте плоские поверхности штока двигателя
с помощью гаечного ключа. Другим гаечным
ключом затяните стяжную гайку (106). Затяните
с усилием 102–108 Н•м (75–80 футофунтов).
ti12817a
107
106
Р
ИС
. 6. Произведите выравнивание цилиндра и
переходной пластины.
Цилиндр (не
быть утоплен
пластиной.
смачиваемая
103
чаша) должен
вровень с
