Установка
6
332438D
Установка
Обозначения.
A
Воздушный запорный клапан (дополнительная
вспомогательная принадлежность)
B
Воздушный фильтр (дополнительная вспомогательная
принадлежность)
C
Главный воздушный клапан стравливающего типа
D
Воздушный манометр насоса
E
Регулятор давления воздуха в насосе
F
Тележка
G
Дренажный клапан для жидкости
H
Распылительный пистолет
J
Шланг подачи жидкости в пистолет
K
Шланг с оплеткой
L
Выпускное отверстие для жидкости насоса
M
Провод заземления
N
Смачиваемая чаша
P
Впускное отверстие для жидкости насоса
R
Всасывающий шланг
Р
ИС

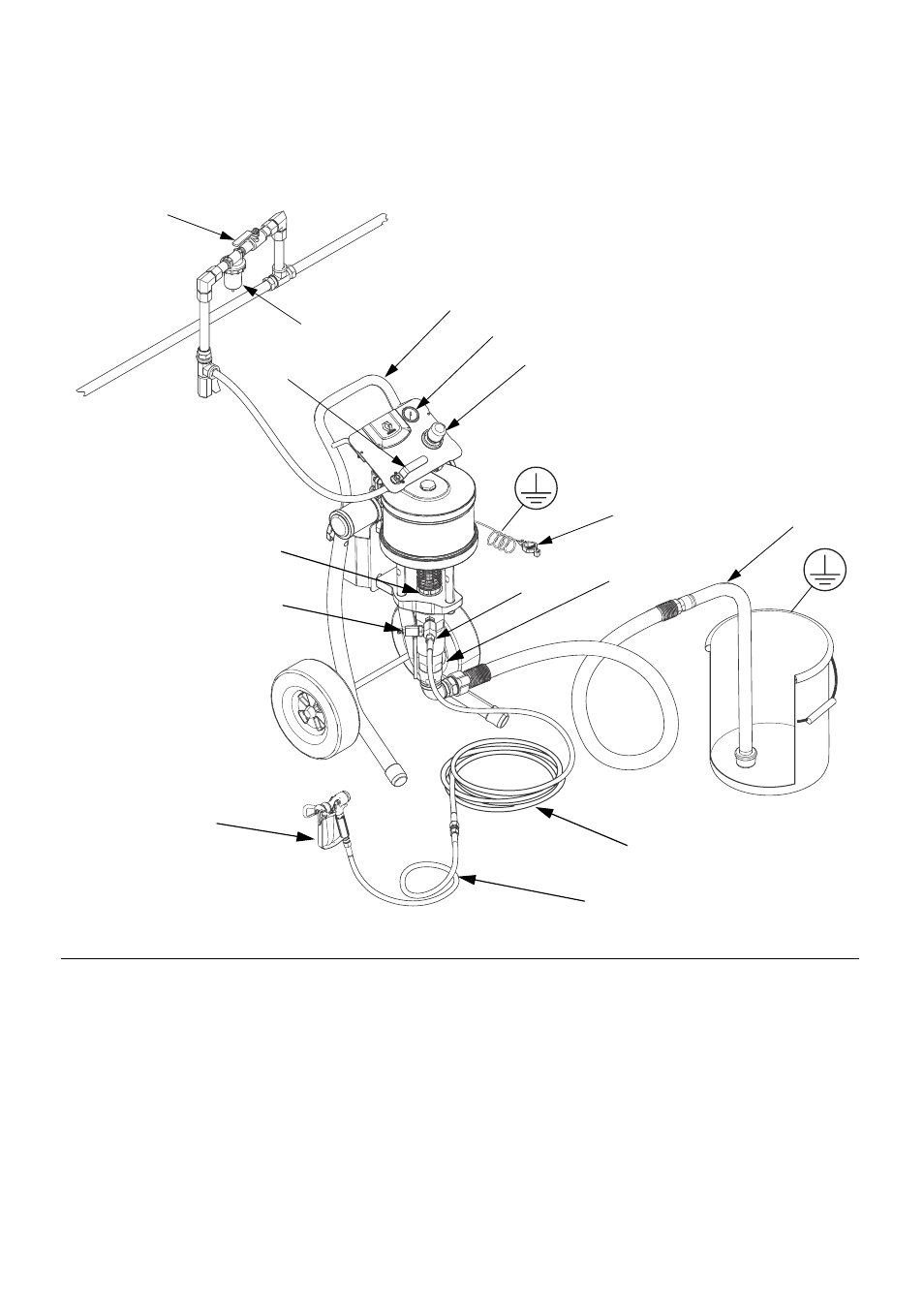

. 1. Стандартная установка
D
P
L
C
M
K
E
R
J
H
F
N
ti21104a
G
B
A
