Комплекты для панели управления насосом – Инструкция по эксплуатации Graco Merkur X48
Страница 24
Спецификация деталей
24
332438D

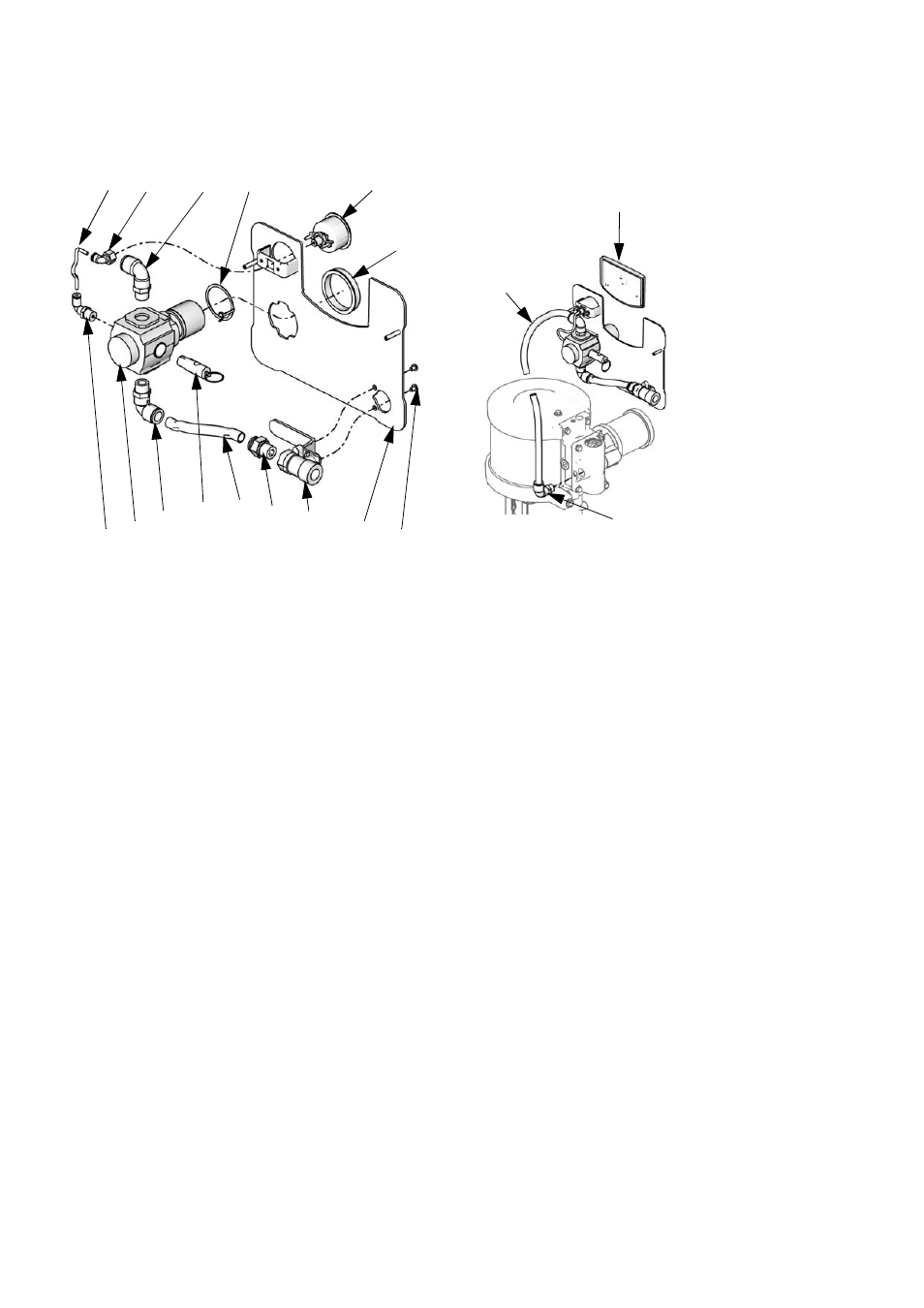

Комплекты для панели управления насосом
16U948, комплект управления
пневматической системой X48
16U947, комплект управления
пневматической системой X72
ti13567a
301
303
314
317
326
311
305 304
310
313
306
307 308
304
ti13567b
327
319
321
303
ti13468a
Спра
в. № Арт.
Описание
Кол-во
301 114362 КЛАПАН, шаровой
1
303 -----
ТРУБА, нар. диам. 1/2, обрезка
по месту, закажите комплект
трубопровода 24D496
0,46 м
(1,5 фута)
304 121212 КОЛЕНО, вертлюг, 1/2T x 3/8 npt(m)
2
305 15T536 РЕГУЛЯТОР, подача воздуха; 3/8 npt
1
306 -----
КОЛЕНО, вертлюг, 5/32 T x 1/4 npt
1
307 -----
ТРУБА, черная, обрезка по месту,
закажите комплект трубопровода
24D496
12,7 см
(5 дюймов)
308 -----
ВЕРТЛЮГ, 90°, 5/32T x 1/8 npt(f)
1
310 15T500 МАНОМЕТР, давление
1
311 113498 КЛАПАН, предохранительный
1
313 15T538 ГАЙКА, регулятора
1
314 114381 ВИНТ, для крышки, с круглой
головкой
2
317 -----
ПАНЕЛЬ
1
318 -----
НАКЛЕЙКА, на панель (не показана)
1
319 -----
ВКЛАДЫШ
1
320 105332 ГАЙКА, стопорная (не показана)
2
321 -----
КОЛЕНО, 1/2T x 1/2 npt
1
322 -----
ЗАЩИТНОЕ ПОКРЫТИЕ, на стекло,
лист с 12 наклейками (не показан),
закажите комплект 24A540 с 5
листами
1
326 -----
ФИТИНГ, прямой, 1/2T x 3/8 npt(m)
1
327 24P814 КОЛЬЦО, заземление
1
