Ремонт
18
332438D
Отсоединение пневмодвигателя
1. Промойте насос, если это возможно. См. раздел
Промывка на стр. 10. Снимите давление. См. раздел
Процедура снятия давления, стр. 9.
2. Отсоедините шланги подачи воздуха и жидкости,
а также провод заземления (109).
3. Зафиксируйте плоские поверхности поршневого
штока пневмодвигателя с помощью гаечного ключа.
Другим гаечным ключом ослабьте стяжную гайку
(106).
4. Снимите гайки тяговой штанги (105) с помощью
торцевого ключа размером 23 мм.
5. Используйте торцевой ключ размером 13 мм, чтобы
удалить два верхних монтажных винта (209).
6. Поднимите пневмодвигатель, чтобы его снять.
Тяговые штанги (104) останутся прикрепленными.
ПРИМЕЧАНИЕ. Удалите два винта на ручках, наклоните
назад или снимите панель управления пневматической
системой для упрощенного удаления пневмодвигателя.
7. Установите торцевой ключ на плоские поверхности
тяговых штанг (104), чтобы удалить их из нижней
крышки пневмодвигателя.
ПРИМЕЧАНИЕ. Информацию о техническом
обслуживании и деталях см. в руководстве к
пневматическому двигателю.
Подсоединение
пневмодвигателя
1. Ввинтите тяговые штанги (104) в нижнюю крышку
пневмодвигателя. Затяните с усилием 68–75 Н•м
(50–55 футофунтов).
2. Выровняйте тяговые штанги (104) с отверстиями
в переходнике насоса (103). Осторожно опустите
пневматический двигатель на свое место.
3. Прикрепите гайки тяговой штанги (105) и затяните
их с усилием 68–81 Н•м (50–60 футофунтов).
4. Затяните монтажные винты (209).
5. Затяните стяжную гайку (106) вручную с усилием
102–108 Н•м (75–80 футофунтов).
6. Соедините шланги для подачи воздуха и жидкости,
а также провод заземления.

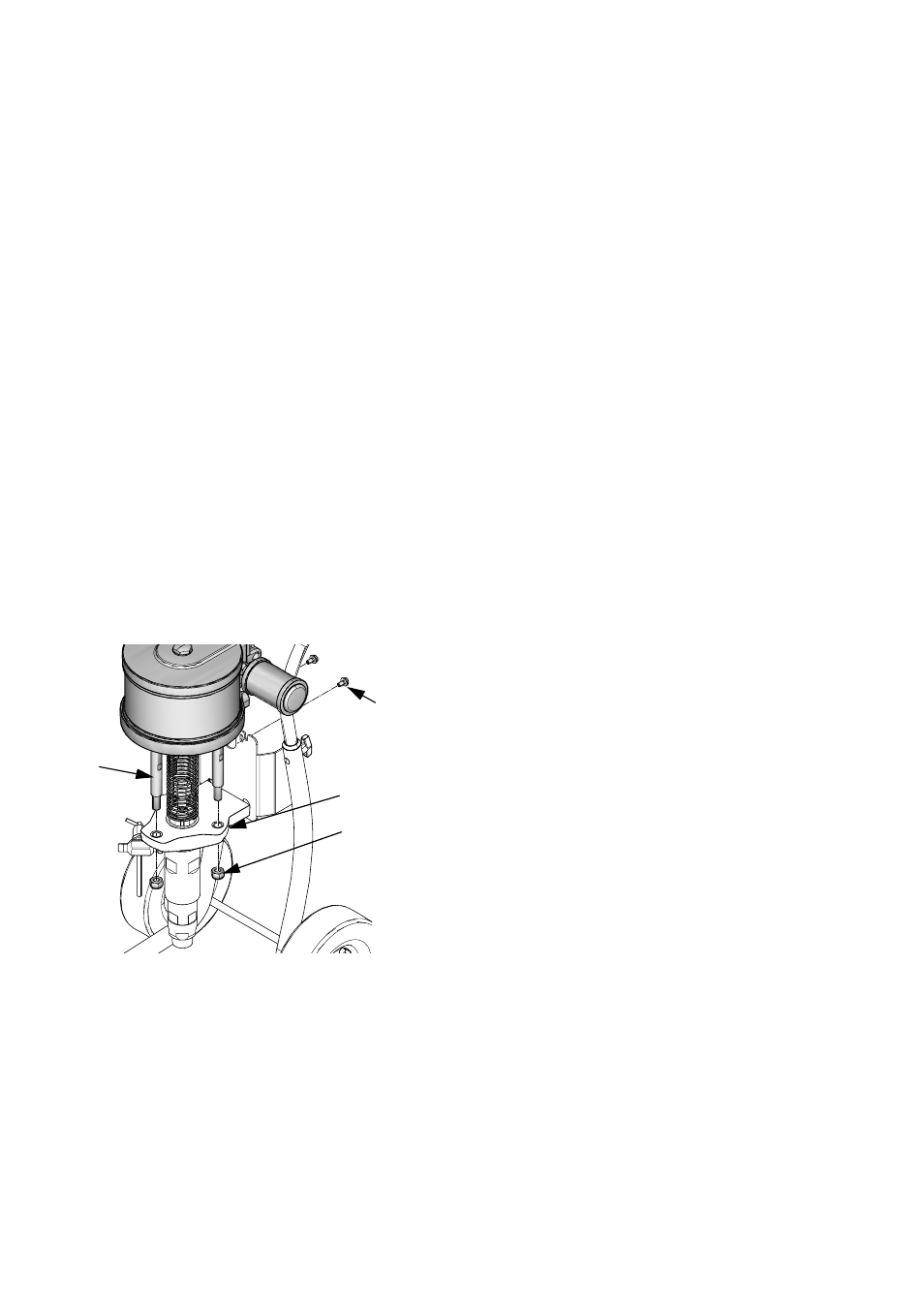

ti12819a
104
105
103
209
