Ремонтные комплекты
332438D
25
Ремонтные комплекты
Вспомогательные принадлежности

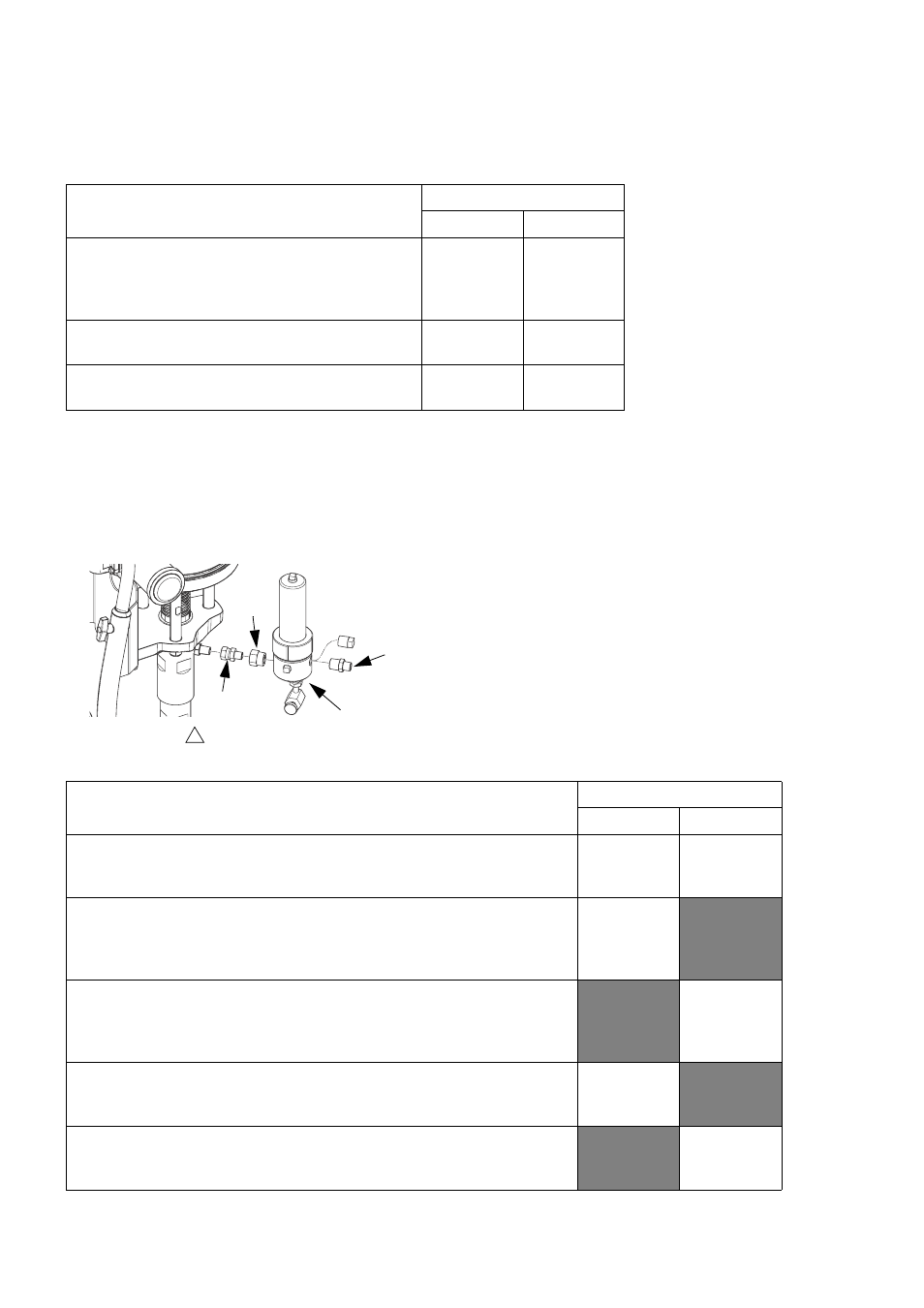

Выпускной фильтр для жидкости, 16V583
Описание
Модели распылителя
Merkur X48
Merkur X72
Комплект дренажного клапана
Включает тройниковый фитинг (11), клапан
стравливающего типа (12), зазубренный
фитинг (13) и полиамидную трубу (14).
16U950
16U950
Ремонтный комплект поршневого насоса
См. руководство к поршневому насосу.
16U924
16U925
Ремонтный комплект пистолета XTR
См. руководство к пистолету.
248837
248837
Нанесите на все трубные резьбовые
соединения соответствующий герметик.
1
404
403
401
402
Справ.
№
Арт.
Описание
Кол-
во
401
155665 ШТУЦЕР, переходной
1
402
16W395 ВТУЛКА, ТРУБНАЯ, 3/4-14(m) x
3/8-18(f) npt
1
403
237069 ФИЛЬТР, для краски, 7252 фунта
на кв. дюйм (50 МПа, 500 бар)
1
404
159239 НИППЕЛЬ, трубный,
редукционный, 1/2 x 3/8 npt
1
Описание
Модели распылителя
Merkur X48
Merkur X72
Комплект воздушного фильтра
Впускное и выпускное отверстия 1/2 npt (fbe), фильтр 20 микрон.
См. руководство к воздушному фильтру.
106149
106149
Шланг для подачи жидкости 15,24 м/50 футов (номинальный
показатель 5200 фунтов на кв. дюйм)
Дополнительный шланг 50 футов, вн. диам. 3/8 дюйма, максимальное
рабочее давление 5600 фунтов на кв. дюйм (38,6 МПа, 386 бар).
H53850
Шланг для подачи жидкости 15,24 м/50 футов (номинальный
показатель 7200 фунтов на кв. дюйм)
Дополнительный шланг 50 футов, вн. диам. 3/8 дюйма, максимальное
рабочее давление 7250 фунтов на кв. дюйм (50 МПа, 500 бар).
H73850
Шланг с оплеткой
Запасной шланг 1,8 м (6 футов), вн. диам. 1/4 дюйма, максимальное
рабочее давление 5600 фунтов на кв. дюйм (38,6 МПа, 386 бар).
H52506
Шланг с оплеткой
Запасной шланг 1,8 м (6 футов), вн. диам. 1/4 дюйма, максимальное
рабочее давление 7250 фунтов на кв. дюйм (50 МПа, 500 бар).
H72506
