Ремонт
16
332438D
Ремонт
Общие сведения
•
Указанные в тексте справочные номера и буквы в
скобках относятся к сноскам на рисунках и чертежах
деталей.
•
Всегда используйте оригинальные детали и
вспомогательные принадлежности Graco, которые
можно приобрести у дистрибьютора компании
Graco. При самостоятельном приобретении
вспомогательных принадлежностей убедитесь, что
их размер и показатели давления соответствуют
используемой системе.

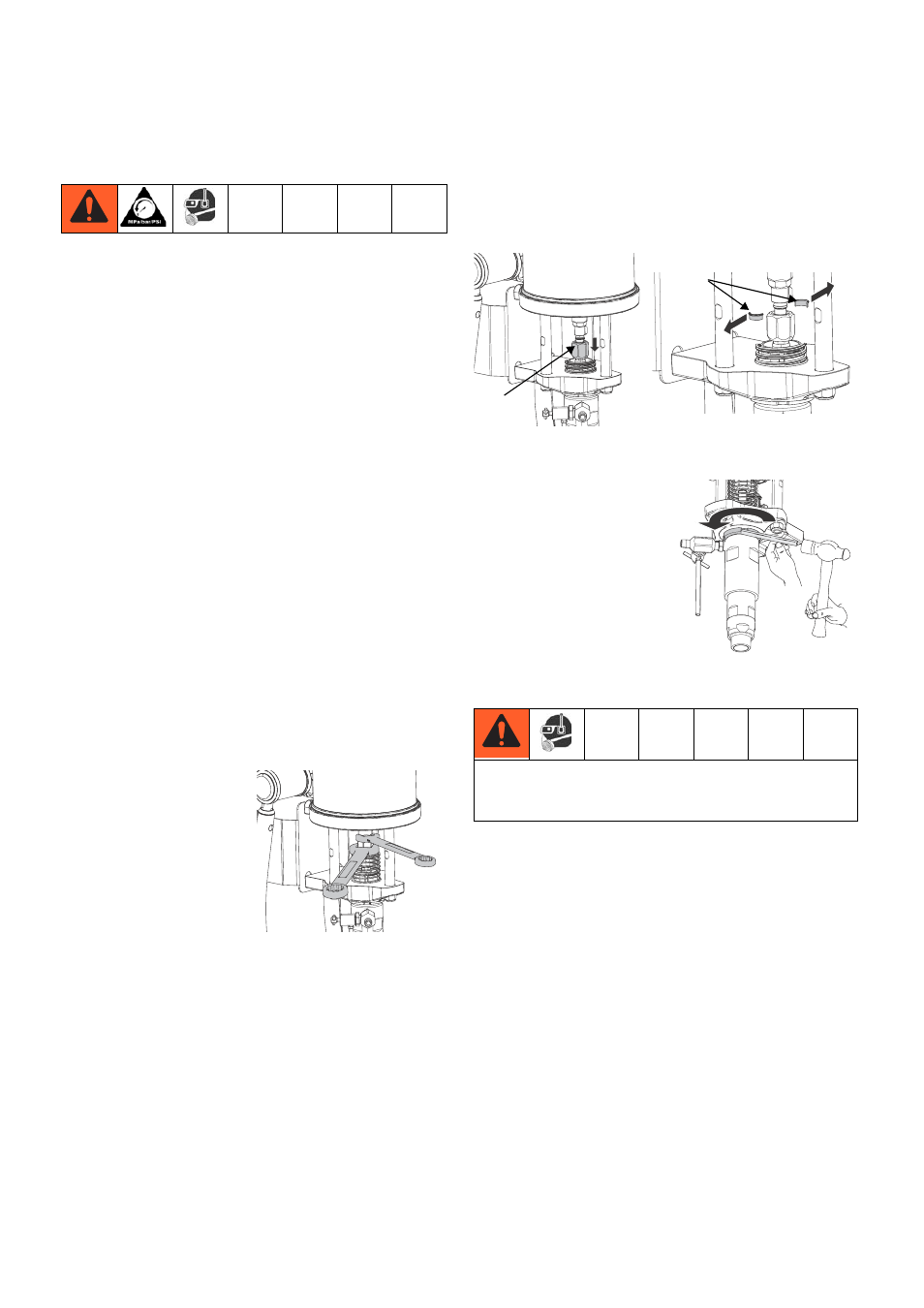

Отсоединение поршневого
насоса
1. Остановите насос в середине хода поршня.
2. Промойте насос, если это возможно. См. раздел
Промывка на стр. 10. Снимите давление.
См. раздел Процедура снятия давления, стр. 9.
3. Отсоедините шланги подачи воздуха и жидкости,
а также провод заземления (109).
4. Переместите
предохранительное
устройство пружины
(118) вверх или вниз.
Зафиксируйте плоские
поверхности
поршневого штока
пневмодвигателя с
помощью гаечного
ключа. Другим
гаечным ключом
ослабьте стяжную гайку (106).
5. Опустите стяжную гайку (106) таким образом,
чтобы удалить сначала соединительные кольца
(107), а затем и стяжную гайку (106).
6. Чтобы ослабить
контргайку (105),
воспользуйтесь
молотком и латунным
штоком. Отвинтите
контргайку, насколько
это возможно.
7. Выкрутите вручную
поршневой насос
и поместите его на
рабочий стол.
ti21112a
Винтовая резьба очень остра. Чтобы избежать порезов,
при ручном вращении или перемещении поршневого
насоса используйте ткань для защиты рук.
ti21113a
ti21114a
106
107
ti21115a
