Ремонт
3A1617D
9
Замена сильфона
Разборка сильфона и камеры
1.
Выполните все этапы, указанные в разделе
Подготовка, стр. 8.
2.
Воспользуйтесь 5 мм шестигранным ключом,
чтобы выкрутить три винта (10), удалить
монтажную распорку экрана (9) и снять
верхнюю крышку (8). Снимите и удалите
уплотнительное кольцо сильфонной
камеры (12).
3.
Если не требуется заменять переливную
камеру, оставьте ее прикрепленной
к верхней крышке.
4.
При замене переливной камеры. Выкрутите
винты емкости (103), если она еще на месте,
затем снимите крышку (101) с фиттинга (104).
Удалите чашу и крышку. Воспользуйтесь
зажимом, чтобы удалить предохранительную
гайку (105) с верхней крышки (8). Снимите
и удалите D-образное уплотнение (106). Если
не требуется заменять фиттинг (104), оставьте
его прикрепленным к верхней крышке (8).
5.
Воспользуйтесь зажимом, чтобы снять заглушку
основания (42). Снимите и удалите
уплотнительное кольцо (41).
6.
Удерживайте шестигранник соединительного
штока (14) с помощью гаечного ключа
3/4 дюйма (19 мм). Соедините его с тяговой
штангой или верстаком таким образом, чтобы
исключить поворот. Воспользуйтесь зажимом,
чтобы ослабить узел поршня/штока.
7.
См. Р
. 6. Извлеките соединительный
шток (14) и сильфон (7) из верхней
поверхности сильфонной камеры (1).
Оставьте сильфонную камеру (1)
прикрепленной к уплотнительной гайке.
8.
Удалите сильфонную втулку (6)
и поврежденный сильфон (7).
9.
Удалите фиксирующую втулку (3). Снимите
и удалите уплотнительные кольца (4, 5).
ПРЕДУПРЕЖДЕНИЕ
Чтобы избежать повреждения верхней крышки
и D-образного уплотнения, никогда не
применяйте усилие к соединительному штоку.

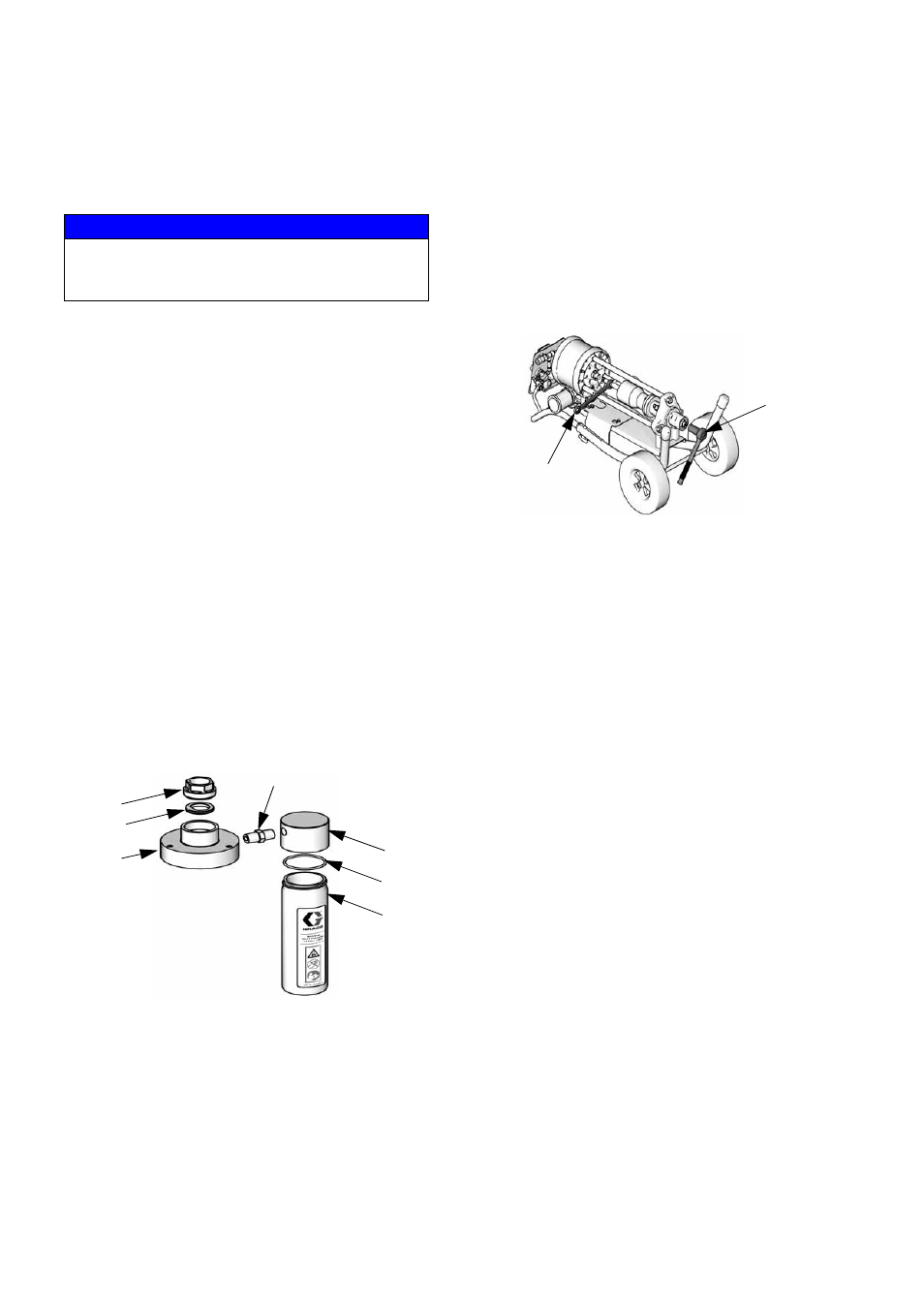

Р
ИС
. 4. Переливная камера
ti15254a
103
8
101
106
105
104
102
Р
ИС
. 5. Удерживание соединительного штока
в фиксированном положении
поворачивайте
ti15252a
удерживайте
