Ремонт
3A1617D
13
7.
Установите верхнее (2) и нижнее (21)
уплотнительные кольца на уплотнительную
гайку (20).
8.
Модели с клиновидным уплотнением.
Установите пружину (22) в верхней части
цилиндра (27).
9.
Нанесите смазку и повторно прикрепите
уплотнительную гайку (20). Затяните
с усилием 54—66 футо-фунтов (73—89 Н•м).
10. Чтобы повторно прикрепить сильфонную
камеру (1), воспользуйтесь винтами (17)
и шайбами (18). Выровняйте винты таким
образом, чтобы впускной фиттинг не
блокировал тяговые штанги. Затяните винты
(17) с усилием 100—120 дюймо-фунтов
(11—14 Н•м).
11. Модели с клиновидным уплотнением.
Установите новую пружину поршня (35).
Нанесите смазочный материал и установите
на поршневом штоке (31) сальник с внешней
резьбой (40), новые поршневые уплотнения
(37, 39) и сальник с внутренней резьбой (38).
Кромки должны быть направлены в сторону
цилиндра.
12. Модели с уплотнением П-образного сечения.
Нанесите смазочный материал и установите
шайбу (54), уплотнения П-образного сечения
(53) и вкладыш (52). Уплотнение П-образного
сечения должно быть направлены в сторону
цилиндра.
Р
ИС

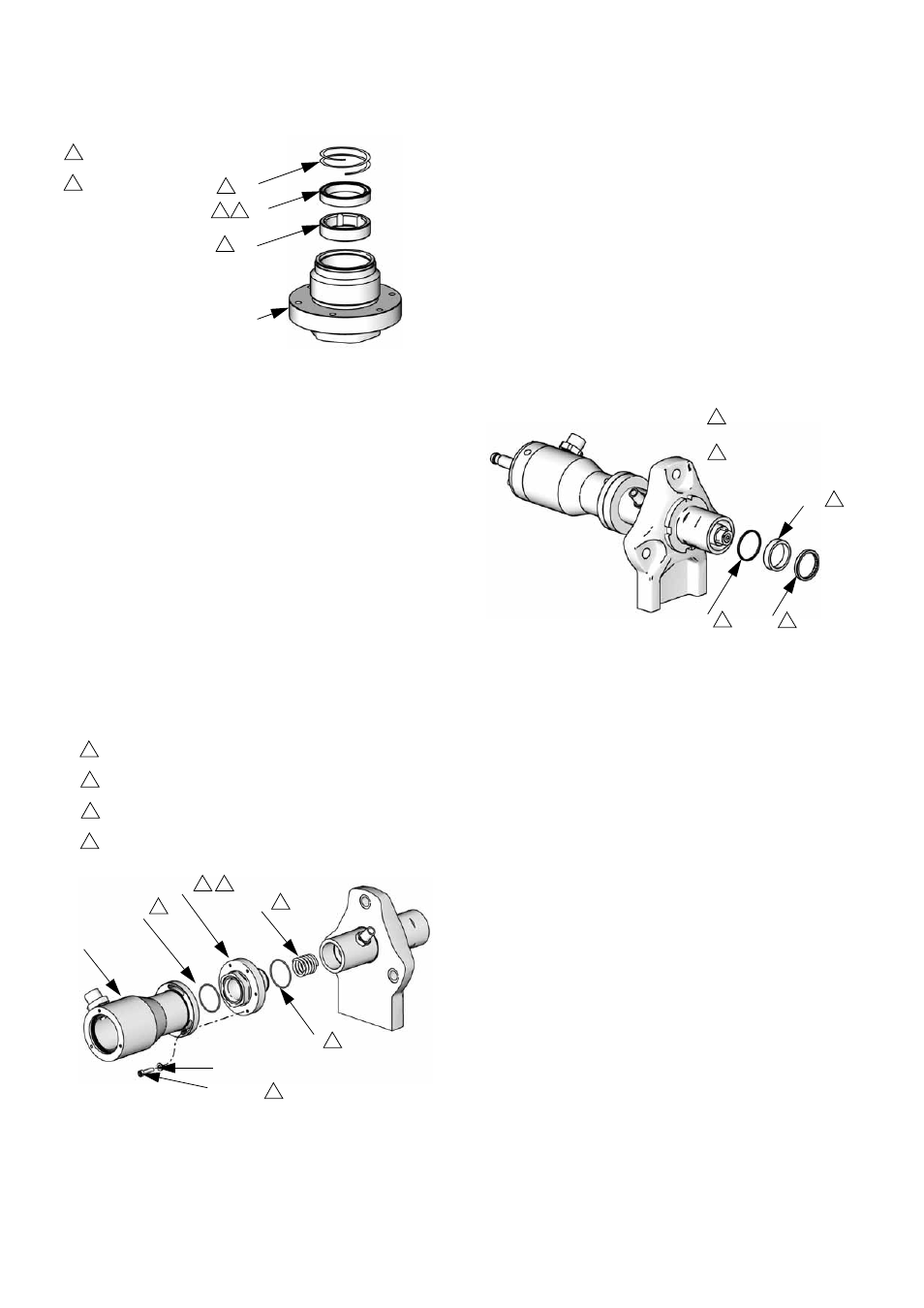

. 11. Уплотнение горловины
П-образного сечения
Р
ИС
. 12. Сильфонная камера
и уплотнительная гайка
ti15259a
20
49
50
51
Нанесите консистентную смазку.
1
1
1
1
Уплотнение
П-образного
сечения направлено
вверх (при установке
направлено к цилиндру).
2
2
17 (x 3)
1
2
20
22
21
18 (x 3)
Нанесите консистентную смазку.
1
1
Нанесите смазочный материал для резьбы.
2
Затяните с усилием 54—66 футо-фунтов (73—89 Н•м).
4
2
4
1
1
Затяните с усилием 100—120 дюймо-фунтов (11—14 Н•м).
3
3
ti14534a
Р
ИС
. 13. Уплотнение поршня
П-образного сечения
ti15260a
54
53
52
Нанесите смазочный
материал.
1
1
1
1
Кромки направлены
в сторону цилиндра.
2
