Ремонт
14
3A1617D
13. Нанесите смазку на внешнюю поверхность
вала поршневого штока и поршень (возле
шестигранников). Протолкните шток
и поршень в цилиндр (27).
14. При замене сильфона. Чтобы прикрепить
к соединительному штоку новый сильфон,
выполните этапы 1 и 2, указанные
в разделе Повторная сборка сильфона
и камеры, стр. 10.
15. См. Р
. 6, стр. 10. Свободно расположите
сильфонное уплотнительное кольцо (12) вокруг
сильфона (7). Протолкните соединительный
шток (14) с полностью собранным сильфоном
(7) в сильфонную камеру (1). Затяните
соединительный шток вручную.
16. Удерживайте шестигранник соединительного
штока (14) и с помощью динамометрического
гаечного ключа поверните поршень (45).
Затяните с усилием 74—86 футо-фунтов
(100—117 Н•м).
17. Установите верхнюю крышку (8) на
соединительный шток (14). Не затягивайте.
18. При замене переливной камеры. Закажите
комплект 24E298 (см. стр. 20). Установите
новое D-образное уплотнение (106) на
соединительный шток (14). Удерживайте
соединительный шток с помощью ключа
3/4 дюйма (19 мм). Установите и затяните
предохранительную гайку (105). Затяните
с усилием 100—120 дюймо-фунтов (11—14 Н•м).
Не перетягивайте.
19. Установите новое уплотнительное кольцо (41)
заглушки основания. Нанесите смазку
и установите заглушку основания (42). Затяните
с усилием 54—66 футо-фунтов (73—89 Н•м).
20. Надавите на вал двигателя, чтобы он
переместился вверх. Наденьте стяжную
гайку (55). Установите соединительные
кольца (56).
21. Удерживайте вал пневмодвигателя.
Установите и затяните стяжную гайку.
Затяните с усилием 75—80 футо-фунтов
(138—146 Н•м).
22. При замене переливной камеры. Установите
уплотнительное кольцо (102) на крышку (101).
Скрепите между собой новую емкость (103)
с прикрепленной крышкой (101) и фиттинг (104).
23. Поверните соединительный шток (14), чтобы
выровнять отверстия в верхней крышке (8)
с отверстиями в сильфонной камере (1).
Повторно установите верхнюю крышку (8)
и монтажную распорку экрана (9). Затяните
винты (10) с усилием 100—120 дюймо-фунтов
(11—14 Н•м).
ПРИМЕЧАНИЕ: Подгонка переливной камеры
выполняется лучше всего, если D-образная
плоскость установлена вровень с передней
частью насоса.
Ремонт впускного или выпускного
фиттинга
Снимать и заменять впускной или выпускной
фиттинги следует только в случае их повреждения.
Если при каждом снятии фиттинга видны признаки
утечки, замените одно или оба уплотнительных
кольца. Для повторной сборки нанесите на
уплотнительное кольцо смазку, а на фиттинг —
высокопрочный закрепитель резьбы. Затяните
с усилием 54—66 футо-фунтов (73—89 Н•м).

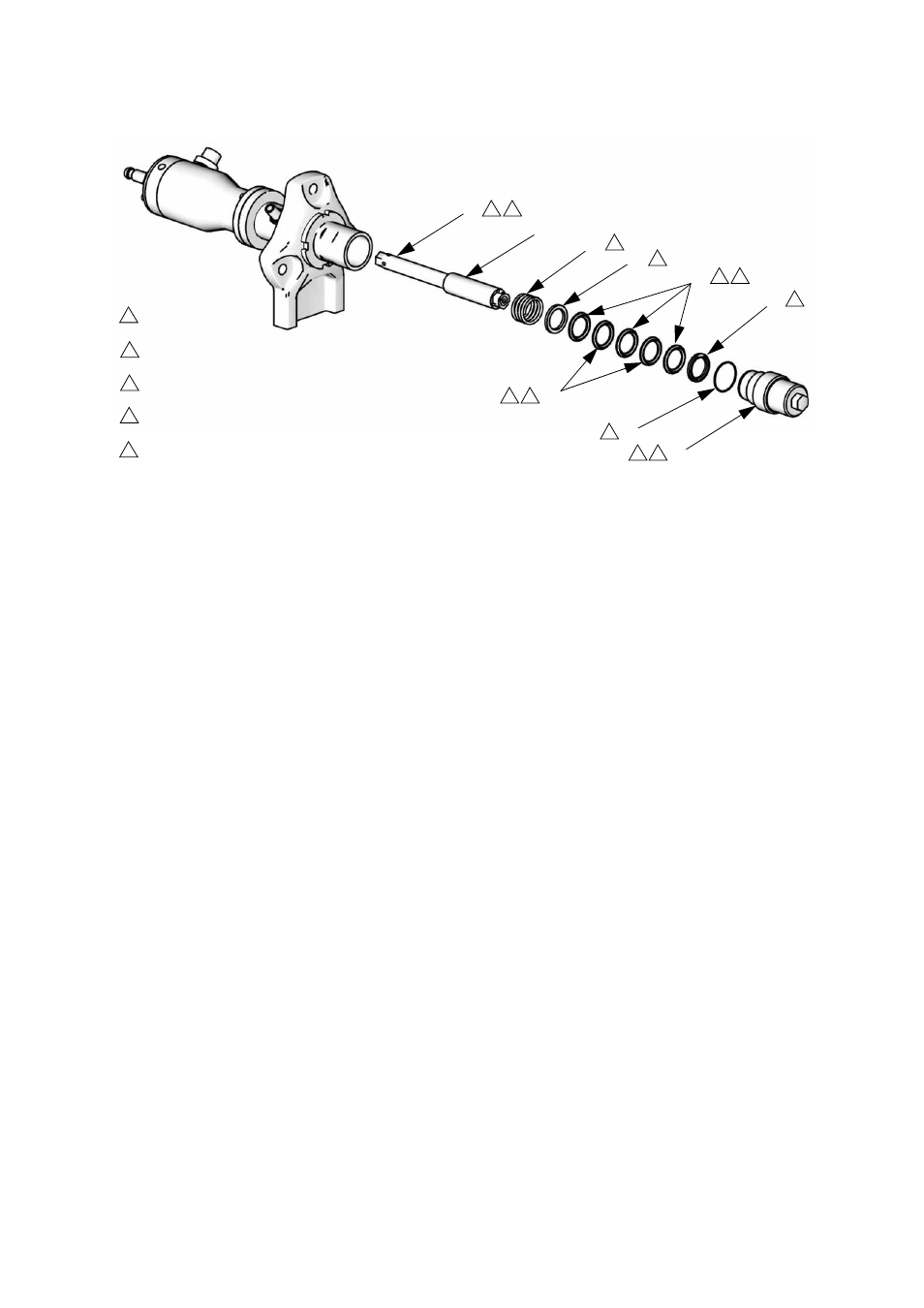

Р
ИС
. 14. Клиновидные уплотнения поршня
35
41
42
45
31
40
38
37
39
ti14535a
Нанесите
консистентную смазку.
1
1
1
1
1
1
1
Затяните с усилием 91—109 футо-фунтов (123—148 Н•м).
4
Нанесите смазочный материал для резьбы.
2
2
4
Затяните с усилием 100—120 дюймо-фунтов (11—14 Н•м).
3
2
3
Кромки направлены в сторону цилиндра.
5
5
5
