Ремонт
10
3A1617D
Повторная сборка сильфона и камеры
1.
Установите сильфонную втулку (6) и новый
сильфон (7) на соединительный шток (14).
2.
Установите новые уплотнительные кольца
(4 и 5) на фиксирующую втулку. Нанесите
смазку и установите фиксирующую втулку (3)
на конец сильфона. Надежно зафиксируйте.
3.
Свободно расположите сильфонное
уплотнительное кольцо (12) вокруг сильфона
(7). Протолкните соединительный шток (14)
с полностью собранным сильфоном (7)
в сильфонную камеру (1). Затяните
соединительный шток вручную.
4.
Удерживайте шестигранник соединительного
штока (14) и с помощью динамометрического
гаечного ключа поверните поршень (45).
Затяните с усилием 74—86 футо-фунтов
(100—117 Н•м).
5.
Убедитесь, что уплотнительное кольцо (12)
находится на уровне верхней поверхности
сильфона. Протолкните соединительный шток
(14) и сильфон (7) в сильфонную камеру (1)
до упора.
6.
Установите верхнюю крышку (8) на
соединительный шток (14). Не затягивайте.
7.
При замене переливной камеры. Закажите
комплект 24E298 (см. стр. 20). Установите
новое D-образное уплотнение (106) на
соединительный шток (14). Удерживайте
соединительный шток с помощью ключа
3/4 дюйма (19 мм). Установите и затяните
предохранительную гайку (105). Затяните
с усилием 100—120 дюймо-фунтов (11—14 Н•м).
Не перетягивайте.
8.
Установите новое уплотнительное кольцо (41)
заглушки основания. Нанесите смазку
и установите заглушку основания (42). Затяните
с усилием 54—66 футо-фунтов (73—89 Н•м).
9.
Надавите на вал двигателя, чтобы он
переместился вверх. Наденьте стяжную
гайку (55). Установите соединительные
кольца (56).
10. Удерживайте соединительный шток
с помощью ключа 3/4 дюйма (19 мм).
Установите и затяните стяжную гайку.
Затяните с усилием 75—80 футо-фунтов
(138—146 Н•м).
11. При замене переливной камеры. Установите
уплотнительное кольцо (102) на крышку (101).
Скрепите между собой новую емкость (103)
с прикрепленной крышкой (101) и фиттинг (104).
12. Поверните соединительный шток (14), чтобы
выровнять отверстия в верхней крышке (8)
с отверстиями в сильфонной камере (1) таким
образом, при котором D-образная плоскость
верхней крышки направлена на переднюю
часть насоса. Повторно установите верхнюю
крышку (8) и монтажную распорку экрана (9).
Затяните винты (10) с усилием
100—120 дюймо-фунтов (11—14 Н•м).

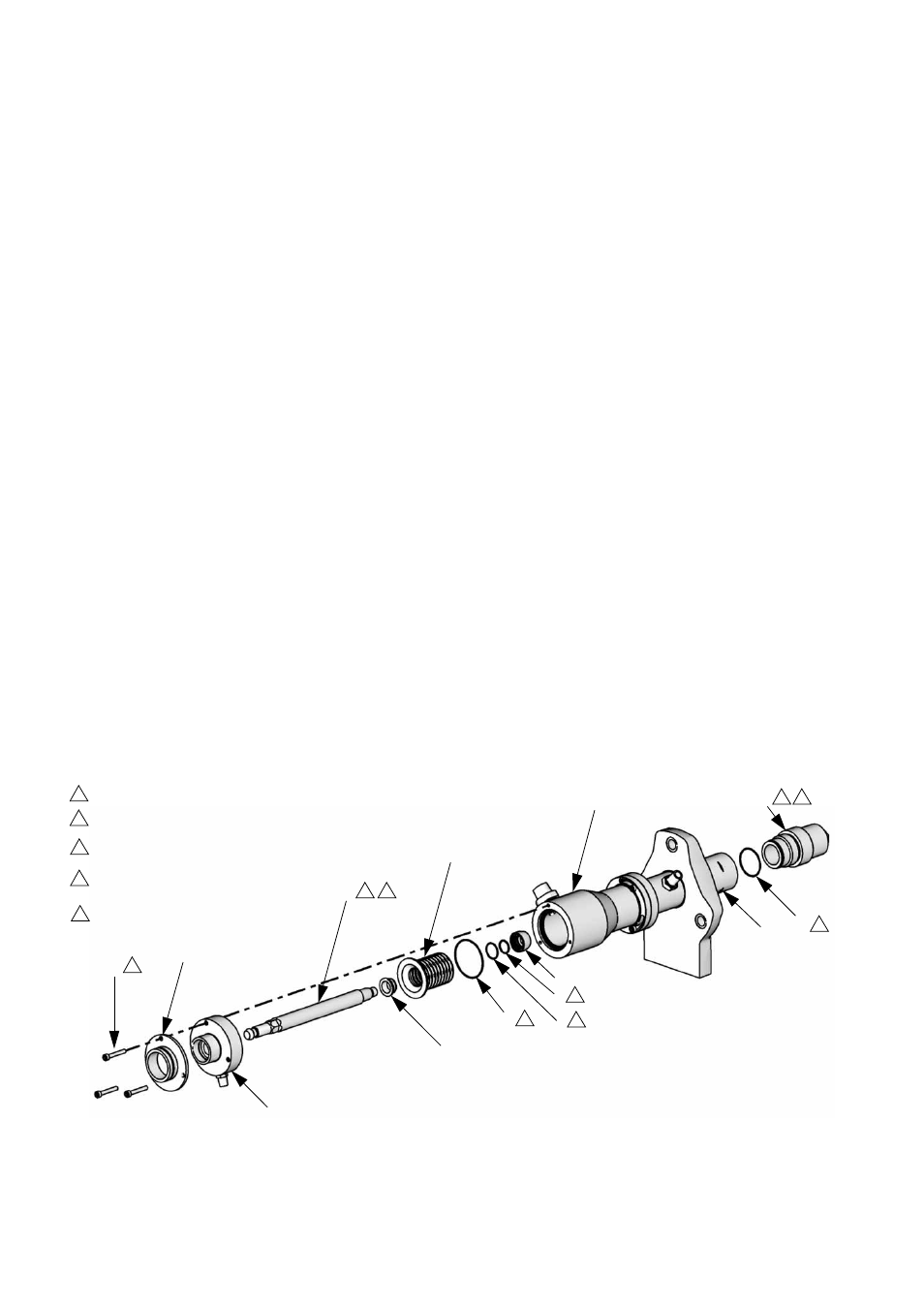

Р
ИС
. 6. Замена сильфона
8
9
10
42
14
45
7
1
ti14533a
41
3
4
5
6
Нанесите смазочный материал для резьбы.
2
Затяните с усилием 100—120 дюймо-фунтов
(11—14 Н•м).
3
3
Затяните с усилием 74—86 футо-фунтов
(100—117 Н•м).
5
2
5
Нанесите консистентную смазку.
1
1
1
1
Затяните с усилием 54—66 футо-фунтов
(73—89 Н•м).
4
2
4
12
