Ремонт
12
3A1617D
17. Зажмите шестигранник поршня (45)
в зажимном приспособлении, затем
воспользуйтесь зажимом 23 мм,
чтобы удалить шток поршня (31).
18. Снимите уплотнительное кольцо поршня (32)
и седло (33). Разожмите зажимное
приспособление и извлеките запорный
шарик (34) и пружину (36).
19. Если сильфон поврежден, см. раздел Замена
сильфона, стр. 9. Если нет, оставьте сильфон
прикрепленным к соединительному штоку.
Повторная сборка
1.
Зажмите шестигранник поршня (45) в зажимном
приспособлении. Установите новую пружину
(36) на шаровой фиксатор.
2.
Установите запорный шарик (34) и седло (33)
в верхней части поршня. Нанесите смазку
и установите новое уплотнительное кольцо (32).
3.
Оставив шестигранник поршня (45) в зажимном
приспособлении, нанесите смазочный материал
для резьбы, после чего воспользуйтесь
зажимом, чтобы повторно прикрепить
поршневой шток (31). Затяните с усилием
91—109 футо-фунтов (123—148 Н•м).
4.
Зажмите шестигранник поршневого штока
в зажимном приспособлении. Установите новый
запорный шарик (47) и седло (46) в нижней
части поршня. Нанесите смазку и установите
новое уплотнительное кольцо (32).
5.
Нанесите смазку и повторно установите
проточную гайку (44). Затяните с усилием
74—86 футо-фунтов (100—117 Н•м).
6.
Переверните уплотнительную гайку (20)
на верстаке, чтобы надлежащим образом
выровнять уплотнения.
Модели с клиновидным уплотнением.
Нанесите смазочный материал и установите
в уплотнительную гайку сальник с внутренней
резьбой (26), новые клиновидные уплотнения
(24, 25) и сальник с внешней резьбой (23).
Кромки должны быть направлены вверх.
При установке уплотнительной гайки они
будут направлены к цилиндру. Установите
все необходимые уплотнения.
.
Модели с уплотнением П-образного сечения.
Нанесите смазочный материл и установите
вкладыш (49), уплотнения П-образного сечения
(50) и пружинный зажим (51). Уплотнения
П-образного сечения должны быть
направлены вверх. При установке
уплотнительной гайки они будут
направлены к цилиндру.

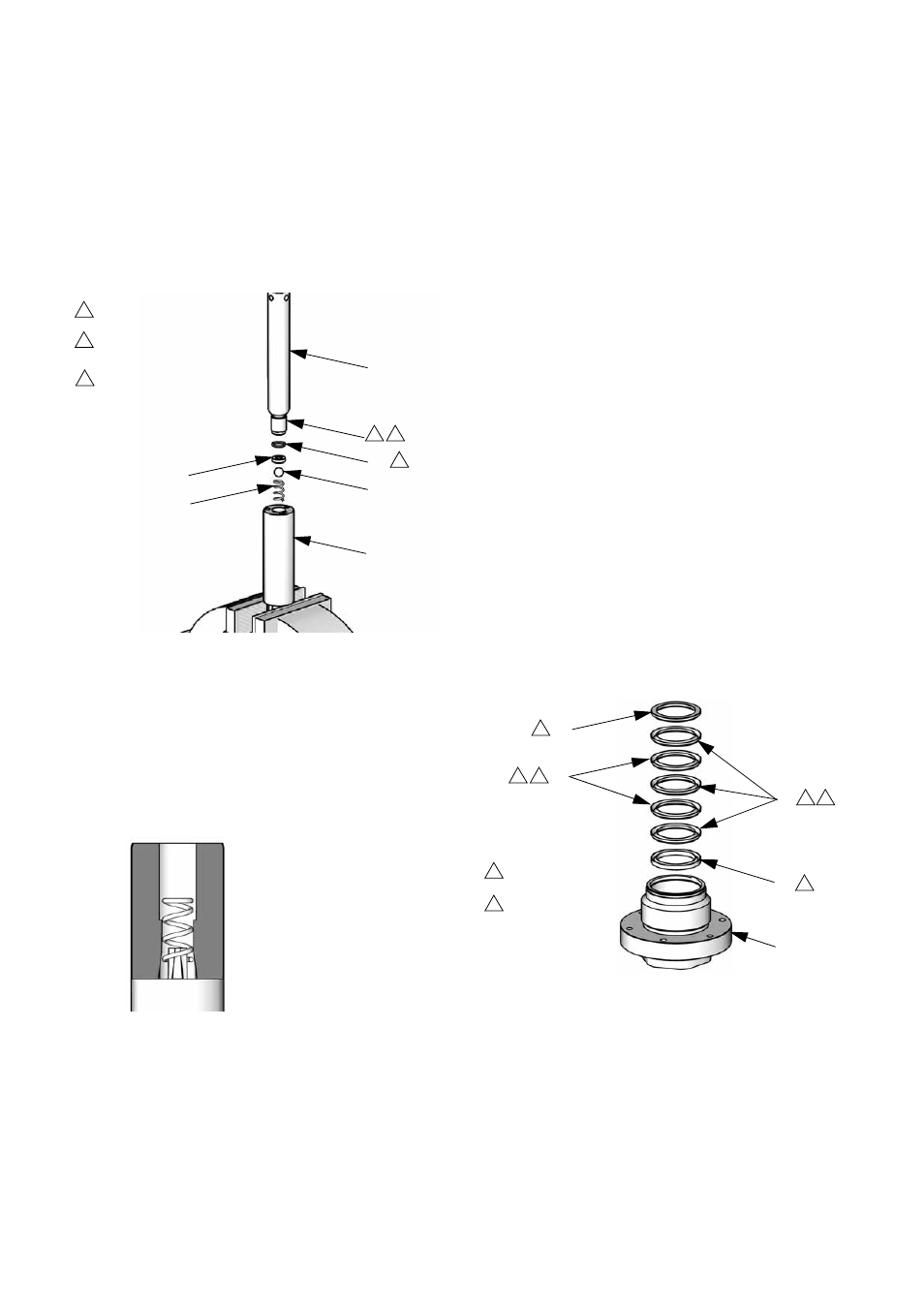

Р
ИС
. 8. Проверка поршня
Р
ИС
. 9. Пружина шарового фиксатора
45
31
32
34
36
33
ti14536a
Затяните с усилием
91—109 футо-фунтов
(123—148 Н•м).
3
Нанесите смазочный материал
для резьбы.
2
Нанесите консистентную
смазку.
1
2
3
1
ti15496a
Р
ИС
. 10. Клиновидные уплотнения горловины
20
26
24
25
23
ti15255a
Нанесите смазочный
материал.
1
1
1
1
1
Кромки смотрят
вверх (при
установке
направлены
к цилиндру).
2
2
2
