Ремонт
8
3A1617D
Ремонт
Общие сведения
ПРИМЕЧАНИЕ: Указанные в тексте справочные
номера и буквы в скобках относятся к сноскам
на рисунках.
Всегда используйте оригинальные детали
и принадлежности Graco, которые можно
приобрести у дистрибьютора компании Graco.
При самостоятельном приобретении
принадлежностей убедитесь, что их размер
и показатели давления соответствуют вашей
системе.
Подготовка
Для приведенных ниже подготовительных этапов
соблюдайте все предупреждения и инструкции,
указанные в руководстве к насосу.
1.
Промойте оборудование.
2.
Остановите насос приблизительно в середине
хода поршня.
3.
Сбросьте давление.
4.
Отсоедините шланги для воздуха и жидкости
вместе с проводом заземления.
5.
Снимите экран.
ПРИМЕЧАНИЕ: Если в переливной камере
(дополнительная принадлежность) содержится
жидкость, выкрутите винты из емкости (103)
и снимите ее. См. Р
. 4. Если она не
использовалась, емкость может оставаться
прикрепленной к крышке.
6.
Используйте 5 мм шестигранный ключ, чтобы
ослабить винты (10) на верхней крышке.

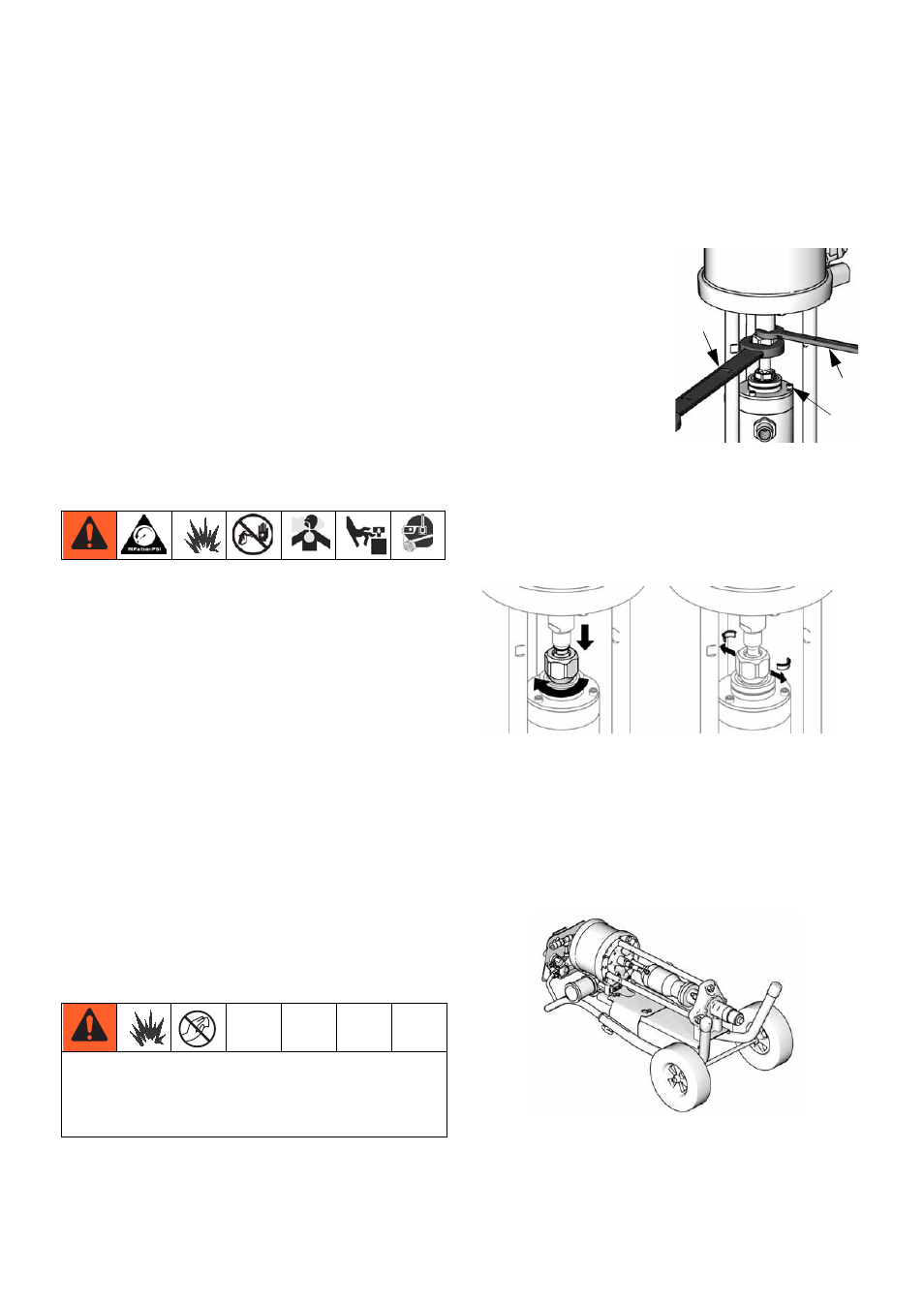

7.
Удерживайте
стяжную гайку
с помощью
гаечного ключа.
Воспользуйтесь
другим гаечным
ключом, чтобы
повернуть вал
двигателя.
Чтобы избежать
повреждения
верхней крышки
и D-образного уплотнения, не поворачивайте
стяжную гайку.
8.
Опустите стяжную гайку и снимите
соединительные кольца.
9.
Надавите на вал двигателя, чтобы он
переместился вверх. Снимите стяжную гайку.
10. Монтаж на тележку: откиньте тележку на
заднюю сторону, чтобы провести техническое
обслуживание поршневого насоса.
Чтобы избежать образования статического
заряда, не протирайте прикрепленную к насосу
пластиковую емкость сухой тканью. При
необходимости снимайте емкость для очистки.
Р
ИС
. 2. Снятие соединительных колец
Р
ИС
. 3. Откидывание насоса для проведения
ремонта.
ti12815a
удер-
пово-
ti14531a
10
живайте
рачи-
вайте
ti15365a
ti15253a
