Модели
6
3A1617D
Модели

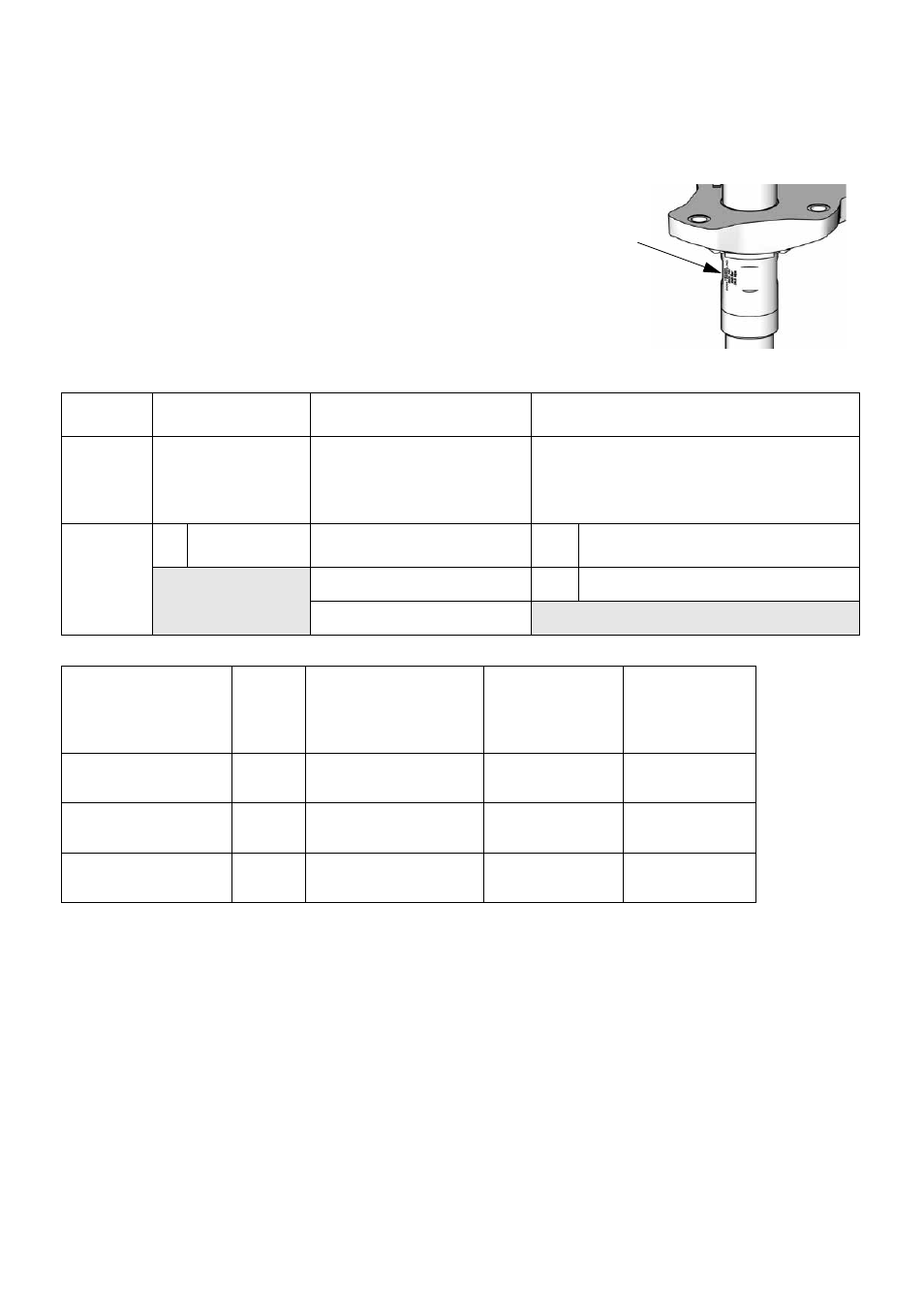

Проверьте 6-значный номер детали, указанный на идентификационной
маркировке (ID) поршневого насоса. Используйте указанный ниже
шаблон для определения конструкции поршневого, исходя из
шестизначного кода. Например, ¹ детали LB100A соответствует
поршневому сильфонному насосу из нержавеющей стили 303, на 100
куб. см, с клиновидными уплотнениями (3 из СВМПЭ и 2 из ПТФЭ).
Чтобы заказать запасные части, см. раздел Детали на стр. 16. Символы
шаблона не соответствуют справочным номерам на чертежах деталей
и в перечнях.
ID
ti15221a
L
B
100
A
Первый
символ
Второй символ
(материал)
Третий, четвертый
и пятый символы
(емкость поршневого
насоса на цикл в куб. см)
Шестой символ
(уплотнения)
L
(ниже)
B
Тип сильфона
050
A
Клиновидные уплотнения
(3 из СВМПЭ, 2 из ПТФЭ)
100
B
Уплотнения П-образного сечения
150
Номер детали
Серия
Максимальное
рабочее давление,
фунты/кв. дюйм
(МПа, бар)
Впуск для
жидкости
Выпуск для
жидкости
LB050A
LB050B
A
4500 (33,1, 310)
3/4 дюйма (npt)
3/8 дюйма (npt)
LB100A
LB100B
A
3600 (24,8, 248)
3/4 дюйма (npt)
3/8 дюйма (npt)
LB150A
LB150B
A
2400 (16,5, 165)
1 дюйм (npt)
3/4 дюйма (npt)
