Ремонт
3A1617D 11
Полный ремонт насоса
Разборка
1. Выполните все этапы, указанные в разделе
Подготовка, стр. 8.
2. Воспользуйтесь зажимом, чтобы снять заглушку
основания (42). Снимите и удалите
уплотнительное кольцо (41).
3. Используйте 5 мм шестигранный ключ, чтобы
ослабить три винта (10) на верхней крышке.
Приподнимите вал пневмодвигателя, чтобы
снять верхнюю крышку (8) и монтажную
распорку экрана (9) с сильфонной камеры.
4. Удерживайте шестигранник соединительного
штока (14) с помощью ключа 3/4 дюйма (19 мм),
чтобы исключить поворот. Воспользуйтесь
зажимом, чтобы ослабить узел поршня/штока.
См. Р
ИС . 5.
5. Извлеките узел поршня/штока из нижней
части цилиндра (27).
6. Модели с клиновидным уплотнением.
Удалите уплотнения поршня (37, 39), сальники
(38, 40) и пружину (35). См. Р
ИС . 14, стр. 14.
7. Модели с уплотнением П-образного сечения.
Удалите вкладыш (52), уплотнение П-образного
сечения (53) и шайбу (54). См. Р
ИС . 13, стр. 13.
8. Модели с переливной камерой. Если
необходимо заменить переливную камеру,
см. раздел Замена сильфона, стр. 9. Если
заменять переливную камеру не нужно,
оставьте ее прикрепленной к верхней крышке.
9. Удалите соединительный шток (14)
и сильфон (7).
10. Воспользуйтесь 5 мм шестигранным ключом,
чтобы выкрутить три винта (17) и шайбы (18),
после чего снять сильфонную камеру (1).
Снимите и удалите уплотнительное кольцо
сильфонной камеры (12).
11. Воспользуйтесь торцевым ключом 2 1/8 дюйма
(54 мм), чтобы удалить уплотнительную
гайку (20).
12. Модели с клиновидным уплотнением.
Удалите сальники (23, 26), уплотнения
горловины (24, 25) и пружину (22).
См. Р
ИС . 10, стр. 12.
13. Модели с уплотнением П-образного сечения.
Воспользуйтесь подхватом для уплотнительных
колец или щипцами, чтобы снять пружинный
зажим (51), удалить уплотнения П-образного
сечения (50) и вкладыш (49). Р
ИС . 11, стр. 13.
14. Снимите и удалите верхнее кольцо
уплотнительной гайки (2) и нижнее
уплотнительное кольцо (21).
15. Зажмите шестигранник поршневого штока (31)
в зажимном приспособлении. Воспользуйтесь
шестигранным ключом 1/2 дюйма, чтобы
удалить проточную гайку (44) из нижней
части поршня (45).
16. Снимите уплотнительное кольцо (32) и седло
(46). Разожмите зажимное приспособление
и извлеките запорный шарик (47).

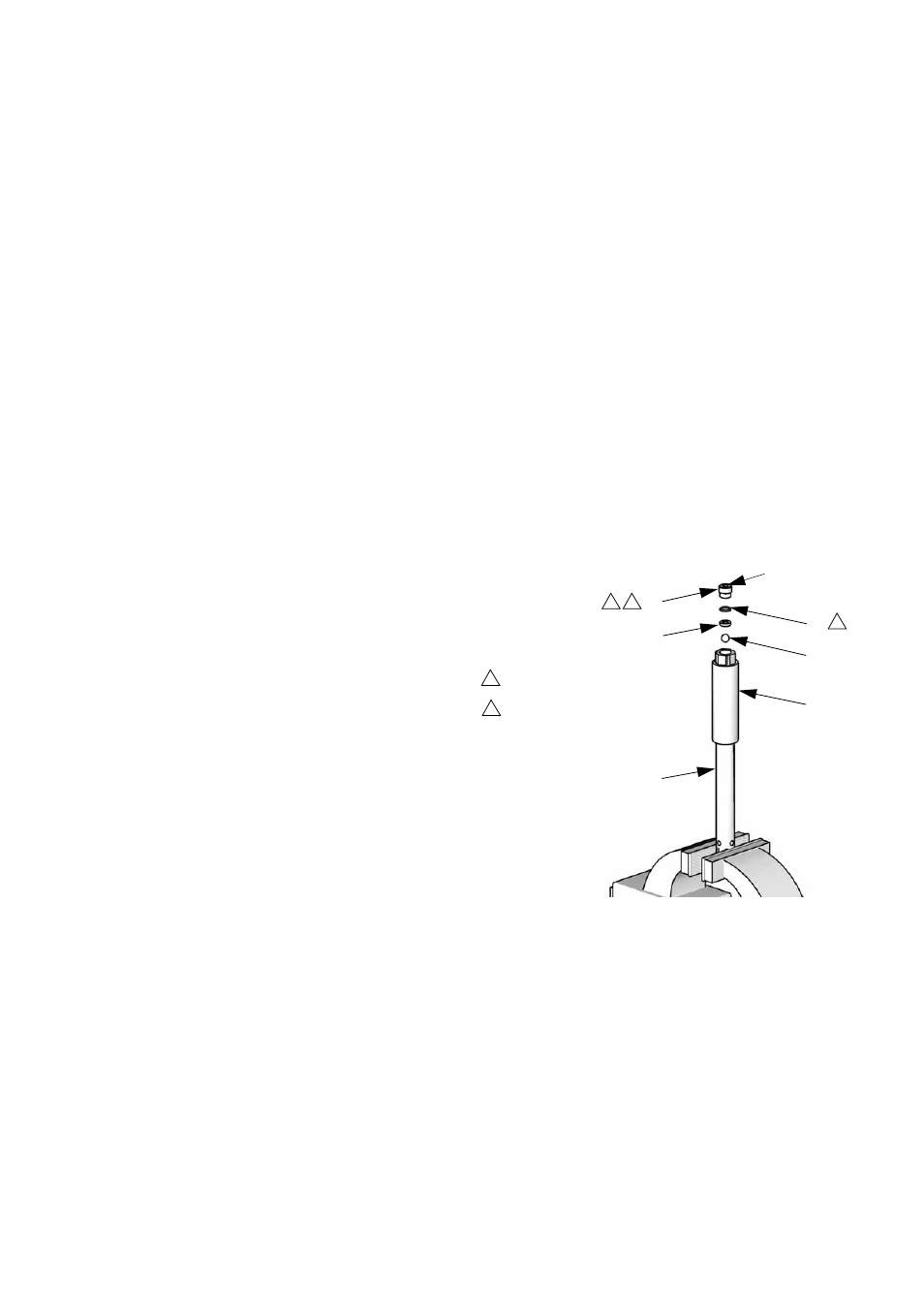

Р ИС . 7. Проверка выпуска
44
32
46
47
1
2
45
31
Нанесите смазочный материал. 1
Затяните с усилием
74—86 футо-фунтов
(100—117 Н•м). 2
ti15410a
Шестигранник
1/2 дюйма
1
