Установка
3A2508R
9
Изменение направления впускного
и выпускного отверстий для жидкости
В конструкции насоса предусмотрены отверстия, имеющие
одинаковое направление. Для изменения направления
отверстий нужно выполнить следующие действия.
1.
Снимите фиксаторы, с помощью которых впускной
и (или) выпускной коллекторы крепятся к крышкам.
2.
Переверните коллекторы и установите их на место.
Установите и плотно закрепите фиксаторы.
Р
ИС
. 3

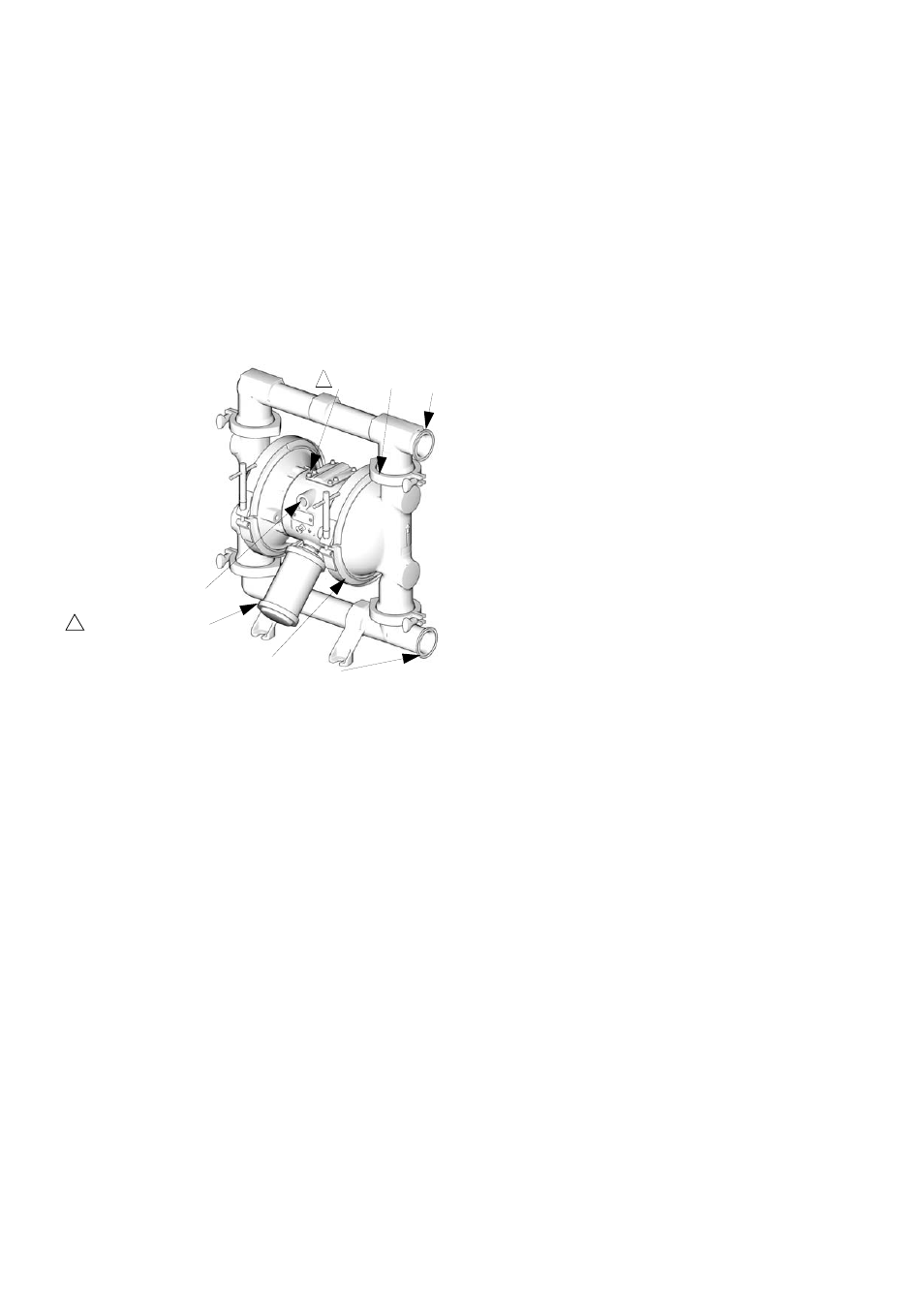

Обозначения
N
Впускное отверстие
для воздуха 1/2 npt(f)
P
Шумоглушитель
с выпускным
отверстием для
воздуха 3/4 npt(f)
R
Впускное отверстие
для жидкости
S
Выпускное
отверстие для
жидкости
113 Фиксаторы
коллектора
3
Винты воздушного
клапана
Затяните винты
с усилием
3,2–3,7 Н
•
м
(28–30 футофунтов)
1
1
N
3
113
S
R
P
106
TI8926a
