Установка
10
3A2508R
Вытяжная вентиляция
Выпускное отверстие для воздуха имеет резьбу 3/4 npt(f).
Не закрывайте выпускное отверстие для воздуха.
В результате ограничения протока выпускаемого воздуха
насос может начать работать неравномерно.
Для подключения дистанционного выпускного устройства
нужно выполнить следующие действия.
1.
Снимите шумоглушитель (P) с выпускного отверстия
насоса для воздуха.
2.
Подсоедините к насосу заземленный шланг (T)
для выпуска воздуха и подключите к концу шланга
шумоглушитель (P). Минимальный внутренний диаметр
выпускного шланга для воздуха составляет 19 мм
(3/4 дюйма). Если длина необходимого вам шланга
превышает 4,57 м (15 футов), используйте шланг
большего диаметра. Избегайте резких изгибов или
изломов шланга.
3.
Установите емкость (U) для сбора жидкости у конца
выпускного трубопровода для воздуха на случай
повреждения мембраны. См. Р
. 4.
Р
ИС

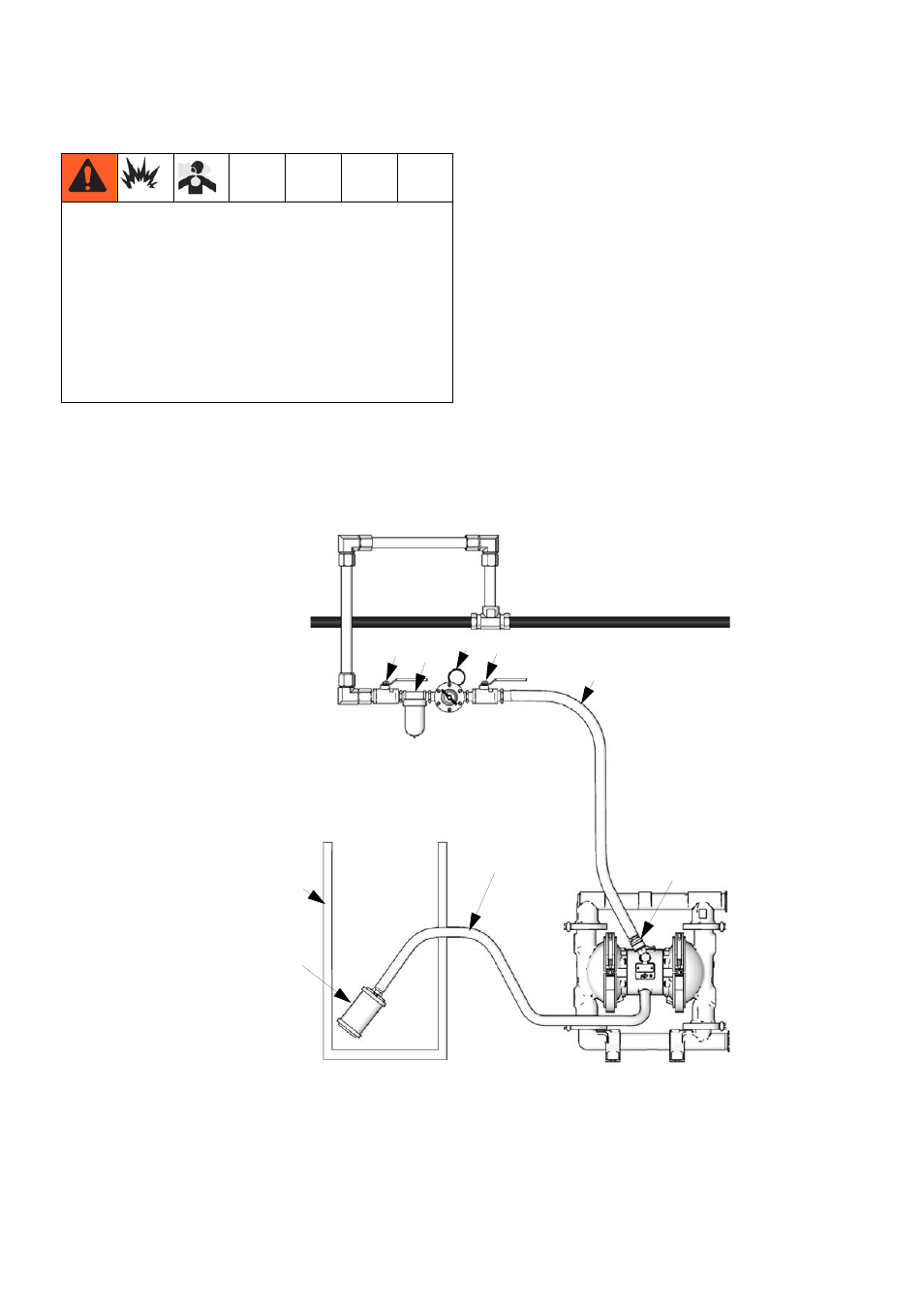

. 4 Удаление отработанного воздуха
Обеспечьте вентиляцию системы в соответствии
с применяемой вами схемой установки оборудования.
При перекачивании воспламеняемых или опасных
жидкостей выпускаемый воздух следует отводить
в безопасное место, подальше от людей, животных,
зон обработки пищевых продуктов и всевозможных
источников возгорания.
Поломка мембраны приводит к попаданию перекачиваемой
жидкости в выпускаемый воздух. Установите подходящую
емкость для сбора жидкости у выпускного отверстия
воздухопровода. См. Р
. 4.
Обозначения
A
Трубопровод для подачи воздуха
B
Главный переливной воздушный
клапан (обязательный компонент
системы)
C
Регулятор подачи воздуха
D
Быстроразъемная муфта
воздухопровода
E
Главный воздушный клапан (для
вспомогательных приспособлений)
F
Фильтр для воздухопровода
P
Шумоглушитель
T
Заземленный выпускной шланг
для воздуха
U
Емкость для дистанционного
устройства выпуска воздуха
P
U
T
D
A
B
C
F
E
TI8931a
