Обслуживание
22 3A2508R
Ремонт повторно отлитой мембраны
ПРИМЕЧАНИЕ. Если в конструкции используемого вами
насоса применяются стандартные мембраны, см. стр. 19.
Необходимые инструменты
• Гаечный ключ с ограничением по крутящему моменту.
• Ключ с открытым зевом 19 мм.
• Съемник уплотнительных колец.
• Консистентная смазка, загущенная литиевыми мылами.
Разборка
ПРИМЕЧАНИЕ. Выпускается комплект деталей для ремонта
жидкостной секции.
Сведения, необходимые для заказа
соответствующего комплекта насоса, см. на стр. 27, 35 или
43. Детали, входящие в комплект, отмечены звездочкой
(пример: 401
* ). Для получения оптимальных результатов
работы используйте все входящие в комплект детали.
1. Снимите давление.
2. Снимите коллекторы и разберите шаровые обратные
клапаны, как описано на стр. 18.
3. Снимите фиксаторы (106), с помощью которых крышки
(101) жидкостной секции крепятся к крышкам (23)
воздушной секции. Снимите крышки (101) жидкостной
секции с насоса. См. Р
ИС . 12.
4. После снятия крышек жидкостной секции мембрана
на той стороне насоса, давление в которой создавалось
в последнюю очередь, будет отделена от крышки
центральной и воздушной секции. В результате вы
сможете охватить мембраны.
5. Мембраны собираются и закрепляются вручную.
Для освобождения мембраны следует крепко взять
за наружные края и повернуть против часовой стрелки.
Один из узлов мембраны будет освобожден, а другой
останется на валу. Снимите освобожденную мембрану
(403) и пластину (104) мембраны со стороны
воздушной секции.
6. Извлеките противоположный узел мембраны и вал
(24) из центрального корпуса (1). Зафиксируйте
специальные грани вала с помощью ключа с открытым
зевом 19 мм и снимите с вала мембрану и пластину
мембраны со стороны воздушной секции.
7. Осмотрите вал (24) мембраны на предмет признаков
износа или царапин. Если вал поврежден, осмотрите
подшипники (19), не снимая их. Если подшипники
повреждены, см. стр. 24.
8. Введите в центральный корпус (1) съемник
уплотнительных колец, подцепите П-образные кольца
(402) и извлеките их из корпуса. Снимать подшипники
(19) для этого не требуется.
9. Очистите все детали и осмотрите их на предмет
признаков износа или повреждений. При необходимости
замените детали.

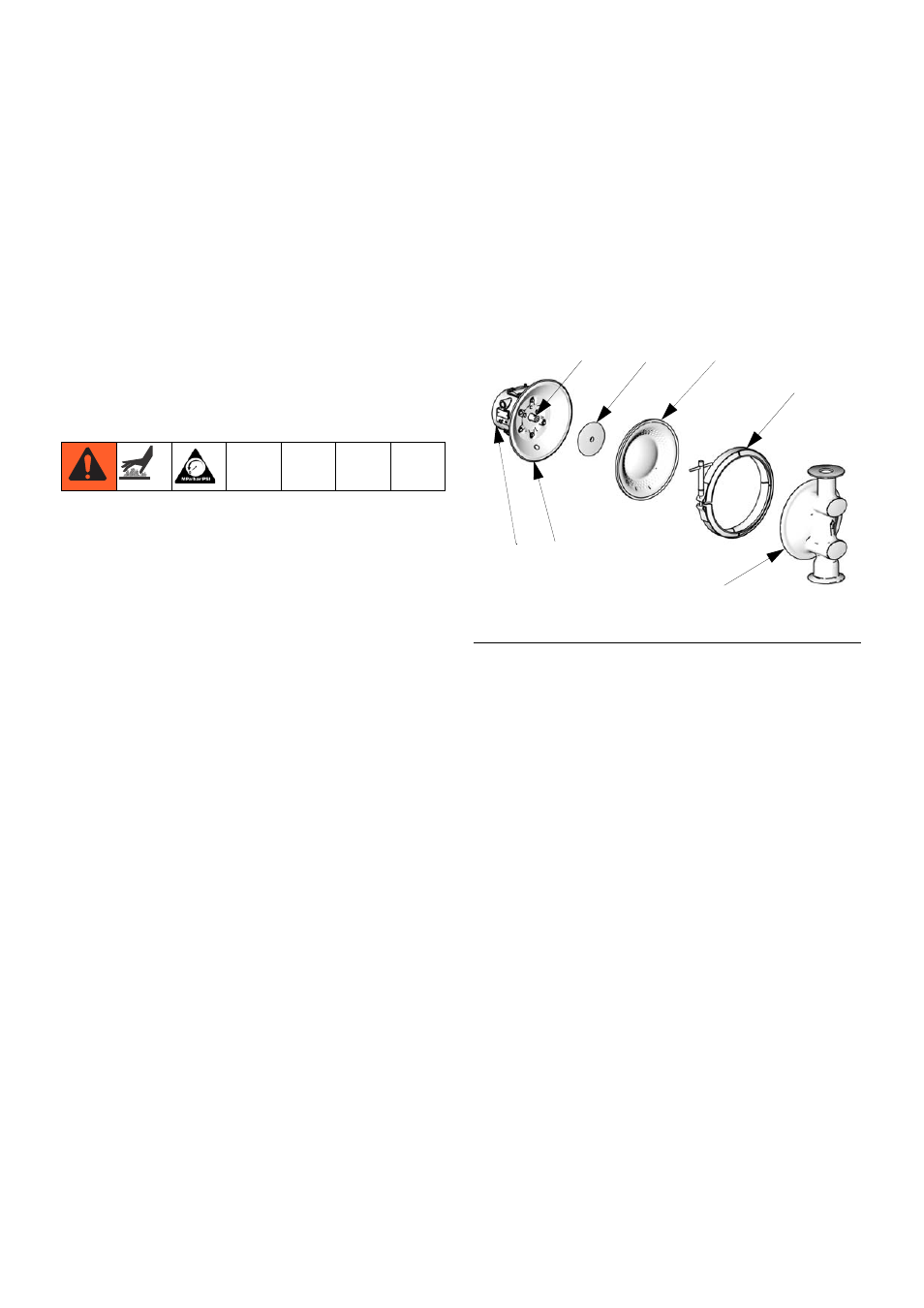

Р ИС . 12
ti10630a
106
24 104 403*
101
23 1
