Обслуживание
3A2508R
23
Повторная сборка
1.
Установите на вал П-образные кольца (402
*
) так, чтобы
их кромки были обращены из корпуса (1) наружу.
Нанесите на кольца смазку. См. Р
2.
Установите пластину (104) мембраны со стороны
воздушной секции на мембрану (403). Широкая
закругленная сторона пластины должна быть обращена
в сторону мембраны. Нанесите на резьбовые
соединения узла мембраны синий состав Loctite
®
средней прочности или аналогичный закрепитель.
Вкрутите узел в вал (24) и затяните его рукой.
3.
Нанесите смазку на вал (24) мембраны (по всей длине
и на оба конца вала). Вставьте узел вала и мембраны
в насос с одной стороны. Установите крышку (101)
жидкостной секции и фиксатор (106) так, чтобы стрелка
(A) на поверхности крышки указывала в том же
направлении, что и воздушный клапан (B). Крепко
затяните фиксатор.
4.
Соберите второй узел мембраны на валу согласно п. 2.
В результате мембрана поднимется на крышке
воздушной секции.
5.
Подайте в насос воздух низкого давления (до 0,05 МПа
[0,5 бар, 7 фунтов на кв. дюйм]). Мембрана медленно
натянется на крышку (23) воздушной секции.
Определите давление, в условиях которого мембрана
будет находиться достаточно близко к фиксатору,
но не начнет соприкасаться с направляющим стержнем.
6.
Установите крышку (101) жидкостной секции
и фиксатор (106) так, чтобы стрелка (A) на поверхности
крышки указывала в том же направлении, что
и воздушный клапан (B). Крепко затяните фиксатор.
ПРИМЕЧАНИЕ. Если мембрана соприкасается
с направляющим стержнем и отводится от крышки
воздушной секции, выполните действие 5 еще раз.
При необходимости выполните действие 3 и все
последующие действия.
7.
Соберите шаровые обратные клапаны и коллекторы,
как описано на стр. 18.
В целях снижения риска получения серьезных телесных
повреждений (вплоть до отсечения конечностей)
не следует помещать руки между крышкой воздушной
секции и мембраной.
ПРЕДУПРЕЖДЕНИЕ
Не деформируйте мембрану руками. Для правильной
деформации мембраны и максимизации срока службы
оборудования к мембране необходимо приложить
равномерное всестороннее давление.

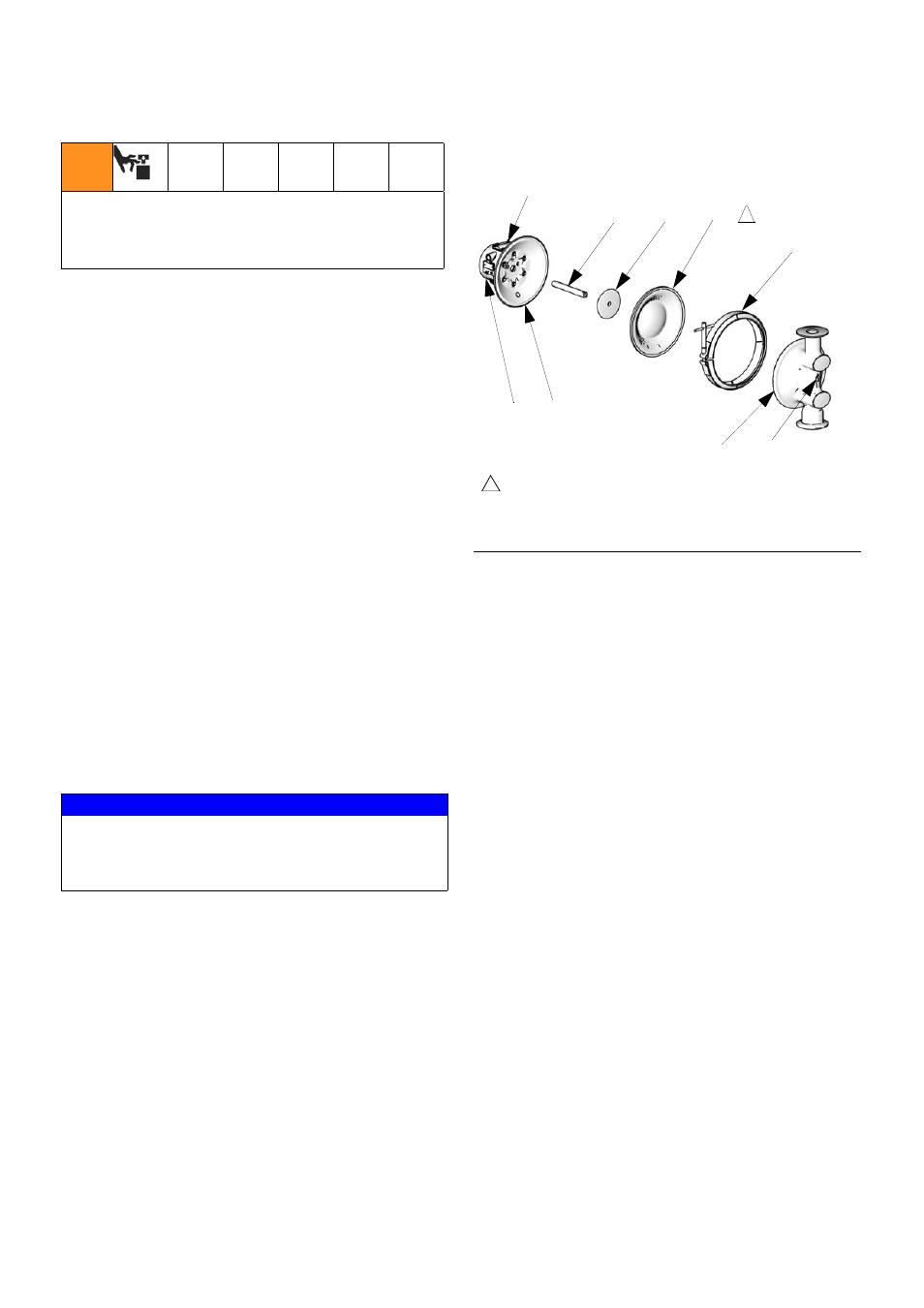

Р
ИС
. 13
ti10631a
106
24
104
403
*
101
23
1
Нанесите на болт (на иллюстрации отсутствует)
синий состав Loctite
®
средней прочности или
аналогичный закрепитель.
5
5
B
A
