Ремонт стандартной мембраны
ПРИМЕЧАНИЕ. Если в конструкции используемого
вами насоса применяются повторно отлитые мембраны,
см. стр. 22.
Необходимые инструменты
•
Гаечный ключ с ограничением по крутящему моменту.
•
Торцовый ключ 15 мм.
•
Ключ с открытым зевом 19 мм.
•
Съемник уплотнительных колец.
•
Консистентная смазка, загущенная литиевыми мылами.
Разборка
ПРИМЕЧАНИЕ. Выпускается комплект деталей для ремонта
жидкостной секции.
Сведения, необходимые для заказа
соответствующего комплекта насоса, см. на стр. 27, 35 или
43
. Детали, входящие в комплект, отмечены звездочкой
(пример: 401
*
). Для получения оптимальных результатов
работы используйте все входящие в комплект детали.
1.
Снимите давление.
2.
Снимите коллекторы и разберите шаровые обратные
клапаны, как описано на стр. 18.
3.
Снимите фиксаторы (106), с помощью которых крышки
(103) жидкостной секции крепятся к крышкам (23)
воздушной секции. Снимите крышки (101) жидкостной
секции с насоса. См. Р
Р
ИС
. 10

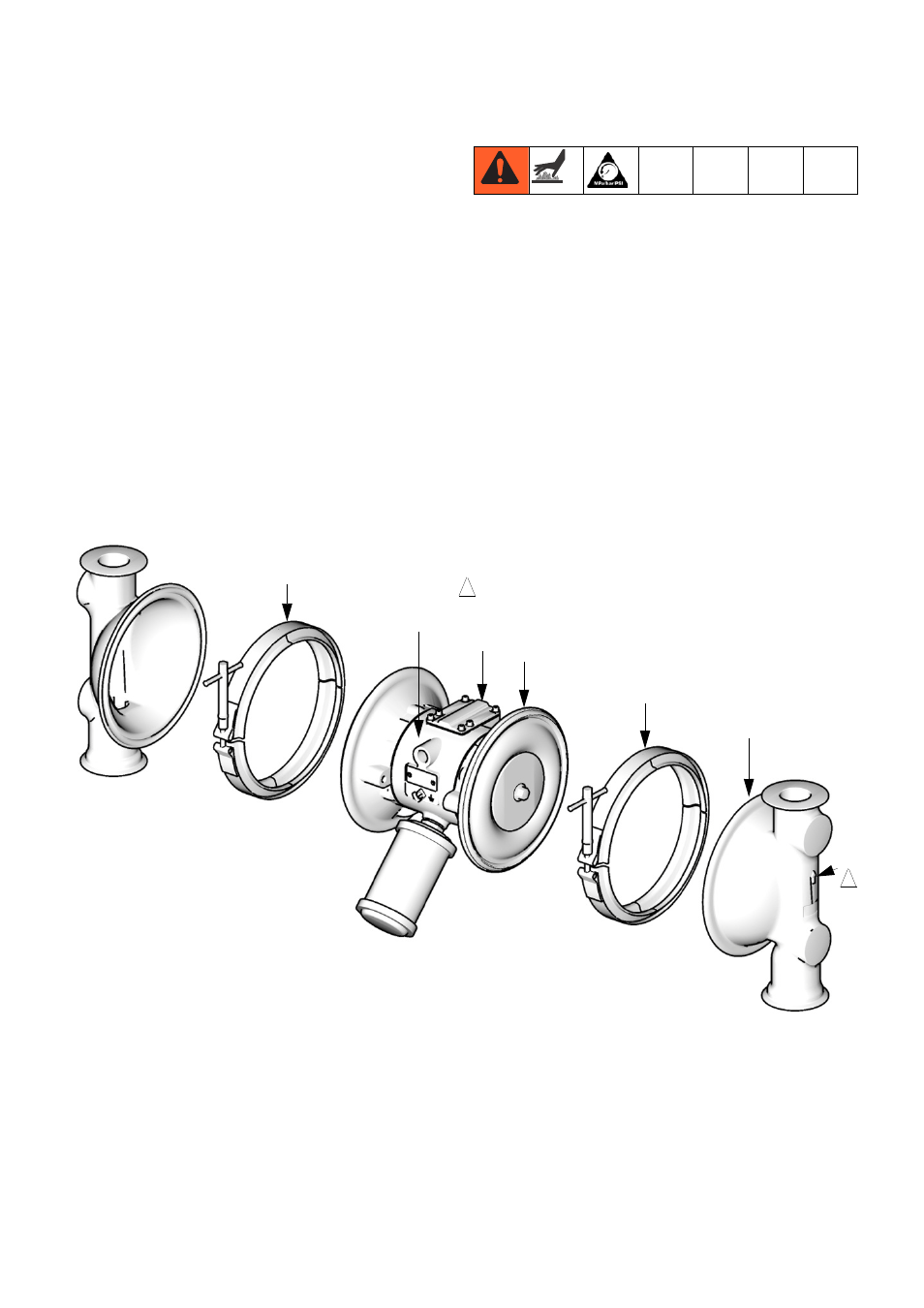

TI9091A
1
Стрелка (A) должна указывать
на воздушный клапан.
B
23
101
A
1
1
106
106
