Обслуживание
18 3A2508R
Ремонт шарового обратного клапана
Необходимые инструменты
• Съемник уплотнительных колец.
Разборка
ПРИМЕЧАНИЕ.
• Выпускается комплект деталей для ремонта
жидкостной секции. Для определения комплекта
деталей, соответствующего размеру используемого
вами насоса, см. таблицу комплектов деталей для
ремонта оборудования. Детали, входящие в комплект,
отмечены звездочкой (пример: 202
* ). Для получения
оптимальных результатов работы используйте все
входящие в комплект детали.
• Для обеспечения надлежащей посадки шариков (301)
необходимо осматривать седла (201) при замене
шариков. Если на посадочной поверхности седел
присутствуют признаки износа, седла следует заменить.
Кроме того, при необходимости следует заменять
уплотнительные кольца (202). Уплотнительные кольца
из ПТФЭ нужно заменять при каждом снятии
коллекторов.
1. Снимите давление. Отсоедините все шланги.
2. Снимите насос с креплений.
3. Снимите фиксаторы (106), с помощью которых
выпускной коллектор (103) крепится к крышкам (101)
жидкостной секции. См. Р
ИС . 9.
4. Извлеките уплотнительные кольца (202), седла (201)
и шарики (301) из коллектора (103).
5. Переверните насос и снимите впускной коллектор (102).
Снимите уплотнительные кольца (202), седла (201)
и шарики (301) с крышек (101) жидкостной секции.
Повторная сборка
1.
Очистите все детали и осмотрите их на предмет
признаков износа или повреждений. При необходимости
замените детали.
2. Соберите оборудование, выполнив описанные выше
действия в обратном порядке. Соблюдайте указания,
присутствующие на Р
ИС . 9. Шаровые обратные клапаны
и коллекторы следует собирать в точном соответствии
с иллюстрациями. Стрелки (A) на крышках (101)
жидкостной секции должны указывать на выпускной
коллектор (103).

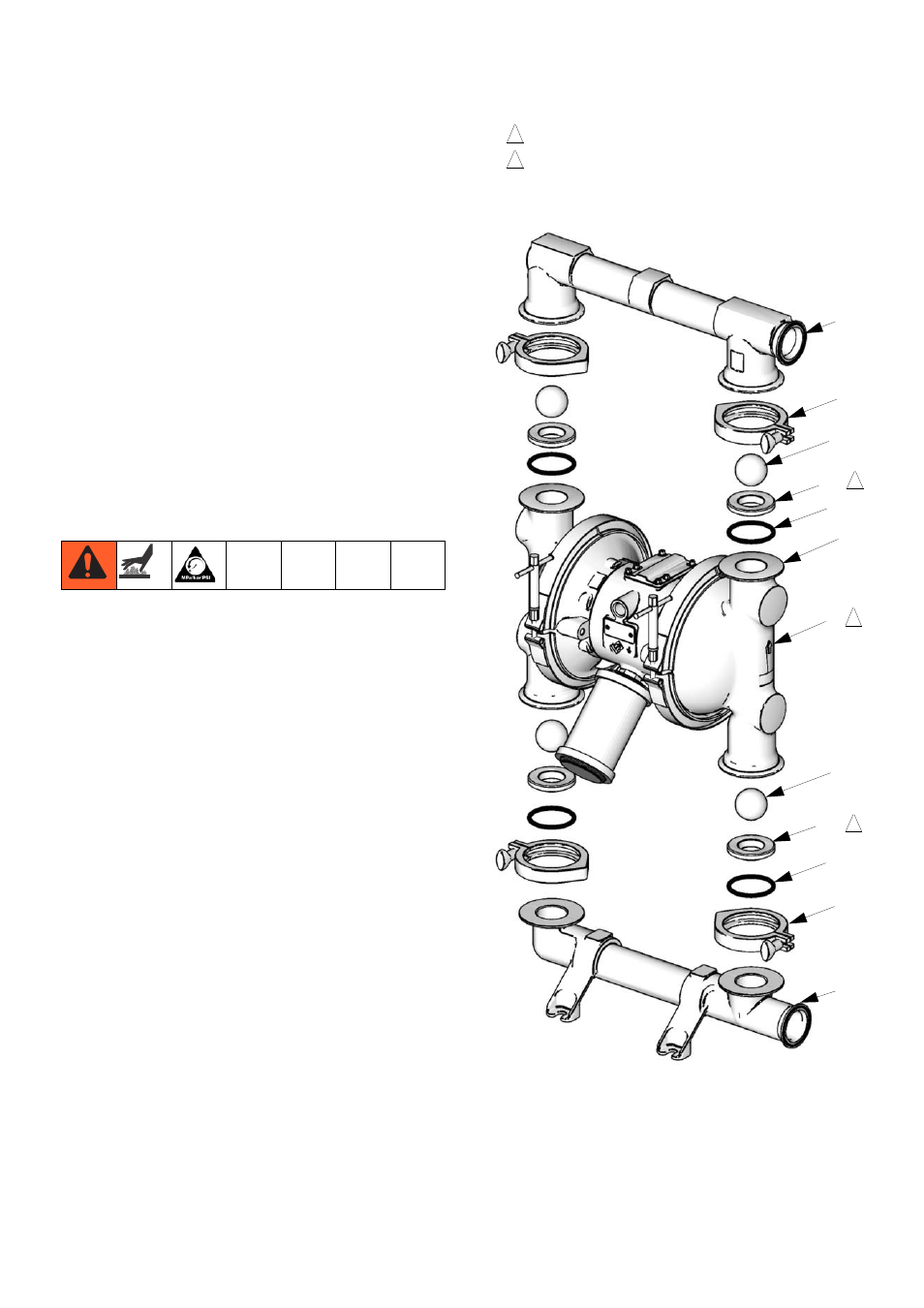

Р ИС . 9
TI8932a
2
1 Стрелка (A) должна указывать на выпускной
коллектор (103).
Закругленная посадочная поверхность должна быть
обращена в сторону шарика (301). Большая выемка на
внутреннем диаметре должна быть обращена в сторону
уплотнительного кольца.
103
301 *
201
202 *
101
A
301 *
201
202 *
102
1
2
2
