График характеристик моделей 1590
3A2508R 41

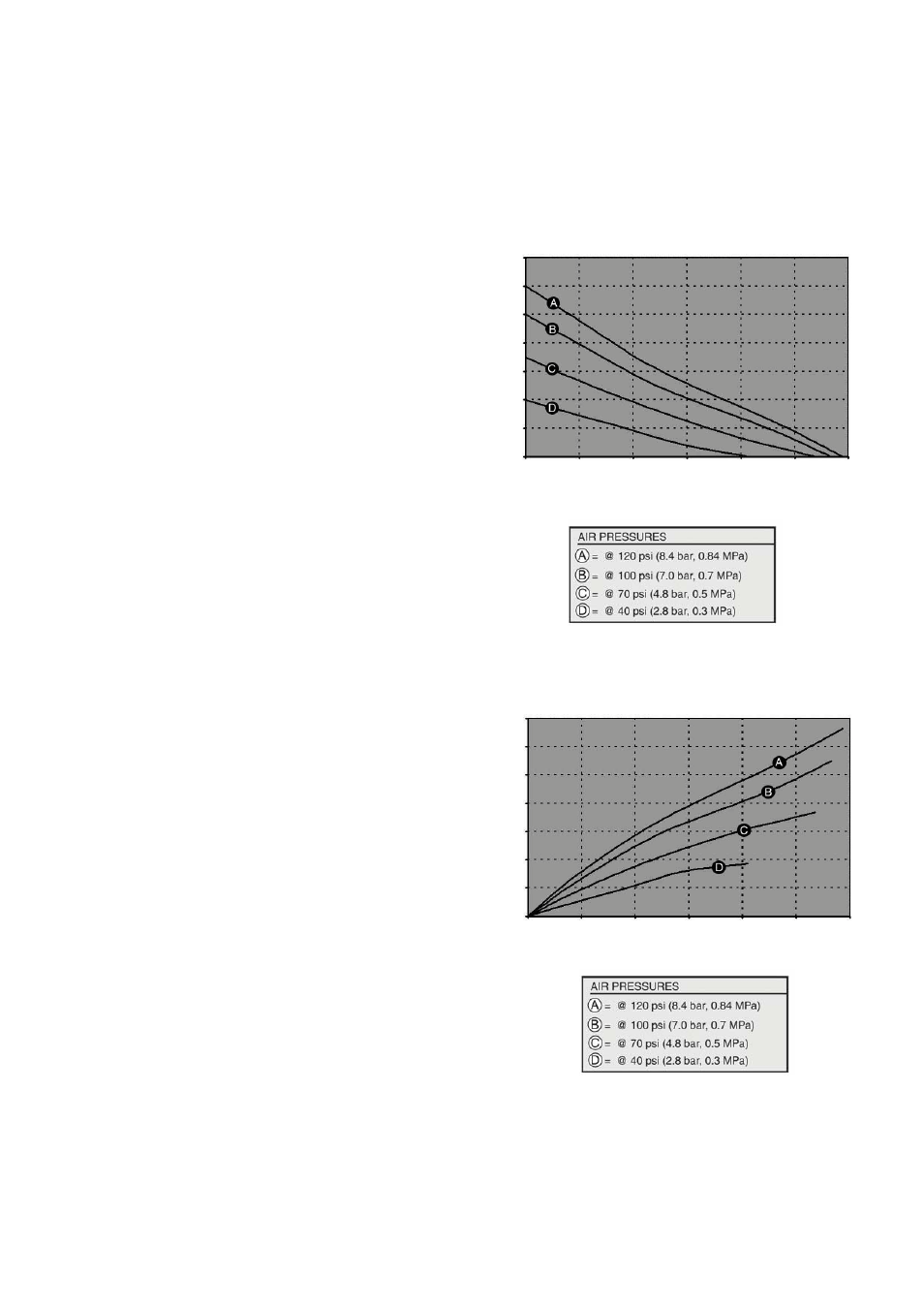

График характеристик моделей 1590
Условия испытания. Насос испытывается в воде; впускное отверстие находится под водой.
Кривые давления жидкости
A Рабочее давление воздуха составляет 0,7 МПа
(7 бар, 120 фунтов на кв. дюйм)
B Рабочее давление воздуха составляет 0,7 МПа
(7 бар, 100 фунтов на кв. дюйм)
C Рабочее давление воздуха составляет 0,48 МПа
(4,8 бар, 70 фунтов на кв. дюйм)
D Рабочее давление воздуха составляет 0,28 МПа
(2,8 бар, 40 фунтов на кв. дюйм)
Для расчета давления жидкости на выходе из насоса
(в фунтах на кв. дюйм, МПа или барах) при определенной
скорости потока жидкости (в галлонах/мин или л/мин)
и рабочем давлении воздуха (в фунтах на кв. дюйм,
МПа или барах) нужно выполнить следующие действия.
1. Найдите скорость потока жидкости в нижней
части графика.
2. Найдите точку пересечения вертикальной линии,
соответствующей желаемой скорости потока,
с избранной кривой рабочего давления воздуха.
3. На шкале слева от этой точки указано давление
жидкости на выходе из насоса.
Кривые расхода воздуха
A Рабочее давление воздуха составляет 0,7 МПа
(7 бар, 120 фунтов на кв. дюйм)
B Рабочее давление воздуха составляет 0,7 МПа
(7 бар, 100 фунтов на кв. дюйм)
C Рабочее давление воздуха составляет 0,48 МПа
(4,8 бар, 70 фунтов на кв. дюйм)
D Рабочее давление воздуха составляет 0,28 МПа
(2,8 бар, 40 фунтов на кв. дюйм)
Для расчета давления воздуха в насосе
(в стандартных куб. футах/мин или м 3 /мин)
при определенной скорости потока жидкости
(в галлонах/мин или л/мин) и рабочем давлении
воздуха (в фунтах на кв. дюйм, МПа или барах)
нужно выполнить следующие действия.
1. Найдите скорость потока жидкости в нижней
части графика.
2. Найдите точку пересечения вертикальной линии,
соответствующей желаемой скорости потока,
с избранной кривой рабочего давления воздуха.
3. На шкале слева от этой точки указано значение
расхода воздуха.
0,14
0,28
0,41
0,55
0,7
0,84
Давлени
е
жидк
ости
на
выходе
из насоса
0
(8,4, 120)
(7, 100)
(5,5, 80)
(4,1, 60)
(2,8, 40)
(1,4, 20)
МПа (бар,
фу
н
т
ов
на кв.
д
ю
йм)
0,57
1,13
1,7
2,27
2,83
3,4
0
(120)
(100)
(80)
(60)
(20)
0,96
(9,6, 140)
(40)
3,96
(140)
75
Расход возду
х
а
Скорость потока жидкости
л/мин (галлонов/мин)
м
3
/м
ин
(в с
т
а
н
дартн
ы
х
куб. ф
у
тах
в
минуту)
Скорость потока жидкости
л/мин (галлонов/мин)
(20)
151
(40)
227
(60)
302
(80)
378
(100)
454
(120)
75
(20)
151
(40)
227
(60)
302
(80)
378
(100)
454
(120)
TI8738A
TI8742A
TI8742A
TI8739A
