Инструкция по эксплуатации Graco Reactor H-XP3_series
Страница 28
Подготовка к работе
28
312426T

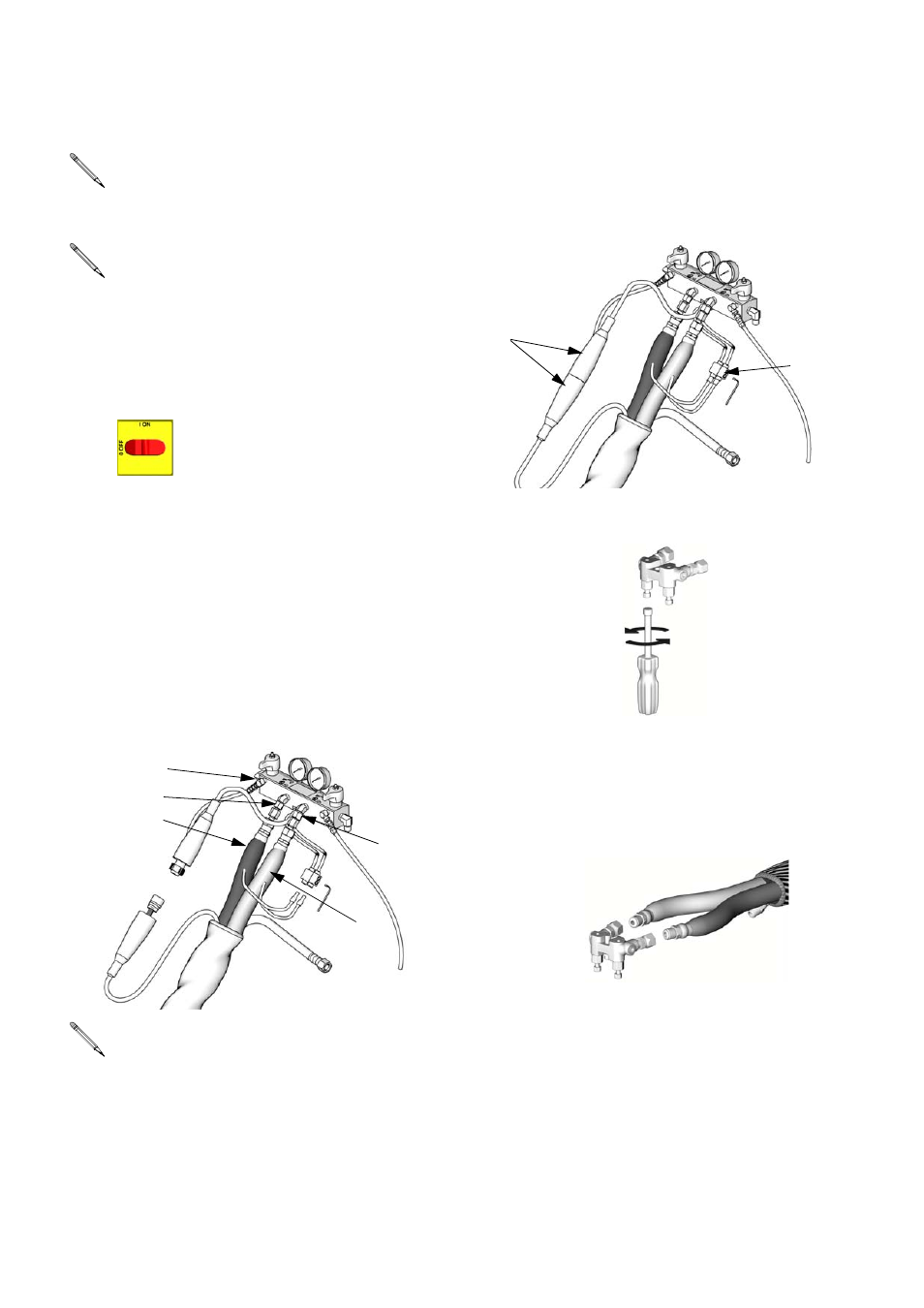

8. Подсоединение шланга с подогревом
a. Переведите главный выключатель
питания в положение OFF («Выкл.»)
.
b. Соберите секции шланга с подогревом,
датчик температуры жидкости
и гибкий шланг.
c. Подсоедините шланги A è B к выпускным
отверстиям A è B коллектора жидкости
(FM) дозатора Дозатор Reactor. Шланги
имеют следующие цветовые обозначения.
Красный цвет соответствует компоненту A
(изоцианаты), синий– компоненту B
(смолы). Фитинги разных размеров
исключают возможность неправильного
подсоединения.
d. Подсоедините кабели (Y). Подключите
электрические разъемы (V). Убедитесь
в том, что кабели имеют запас по
длине при изгибах шланга. Оберните
кабель и электрические разъемы
изоляционной лентой.
9. Закрытие клапанов A è B коллектора
жидкости пистолета-распылителя
10. Подсоединение гибкого шланга
к коллектору жидкости
пистолета-распылителя
11. Проверка шланга под давлением
См. инструкцию по эксплуатации шланга.
Проведите проверку шланга под давлением
на предмет утечек. При отсутствии утечек
оберните шланг и электрические разъемы,
чтобы защитить их от повреждений.
Подробные инструкции по подключению
шлангов см. в руководстве по эксплуатации
шланга с подогревом 309572.
Датчик температуры жидкости (С)
и гибкий шланг (D) должны
использоваться совместно со шлангом
с подогревом (см. стр. 27). Минимальная
длина шланга, включая гибкий шланг,
составляет 18,3 м (60 футов).
Переходники шлангов коллектора (N, P)
позволяют использовать для жидкости
шланги с внутренним диаметром 1/4" и 3/8".
Для того чтобы использовать шланги для
жидкости с внутренним диаметром 13 мм
(1/2"), снимите переходники с коллектора
жидкости и установите оборудование так,
чтобы подключить к нему гибкий шланг.
FM
A
B
ti9878a
N
P
Не подсоединяйте коллектор
к пистолету-распылителю.
ti9881a
V
Y
ti2411a
ti2417a
