Типовая установка без циркуляции
312426T
15

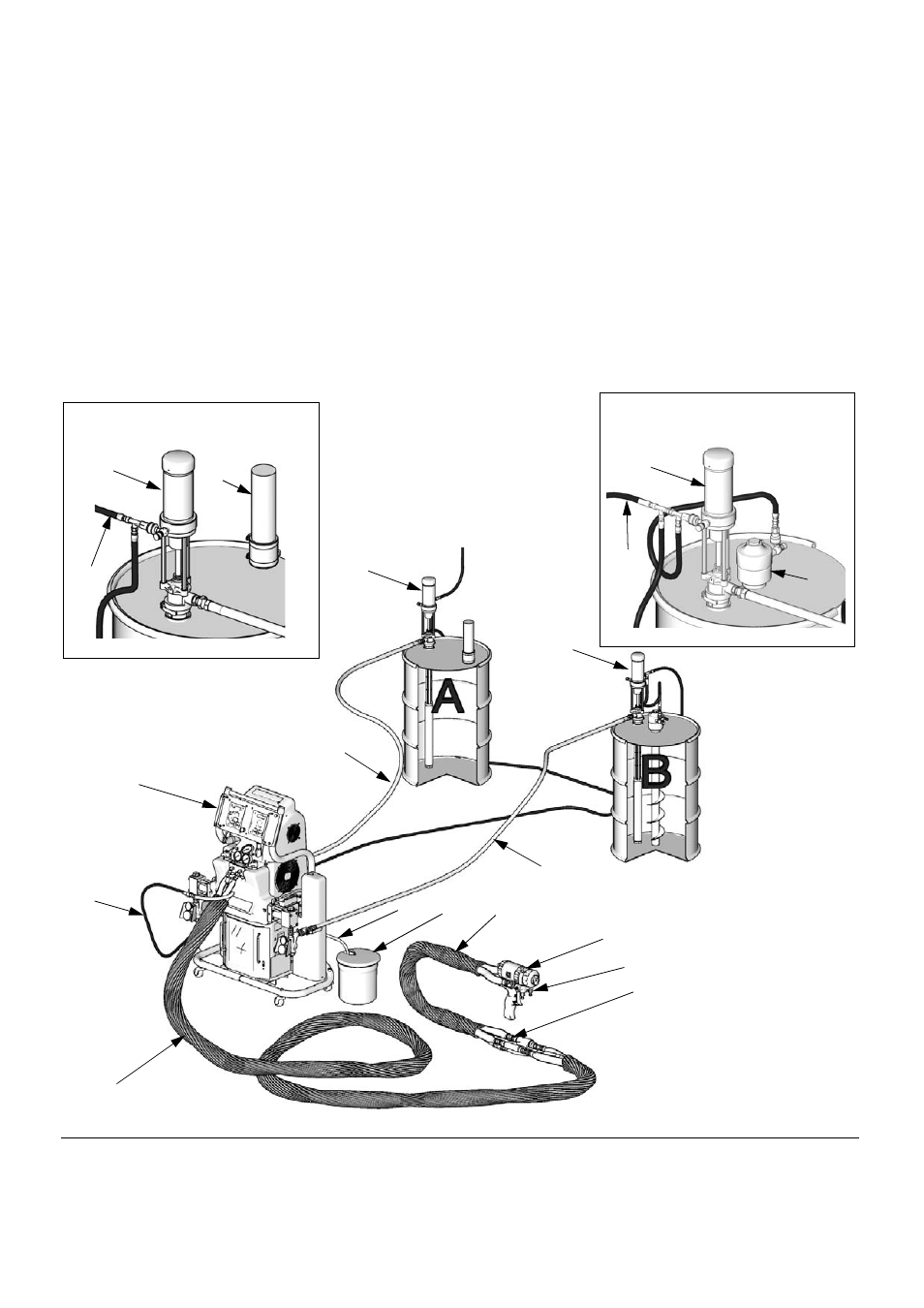

Типовая установка без циркуляции
A
Дозатор Дозатор Reactor
B
Шланг с подогревом
C Датчик температуры жидкости
D Гибкий шланг с подогревом
E
Пистолет-распылитель Fusion
F
Шланг подачи воздуха
в пистолет-распылитель
G Трубопроводы подачи воздуха
в насос подачи
H Емкости для отходов
J
Трубопроводы подачи жидкости
K
Насосы подачи
L
Смеситель
M Сушилка-влагопоглотитель
N Сливные трубопроводы
P
Коллектор жидкости для
пистолета-распылителя (часть пистолета)
Р
ИС
. 2. Типовая установка без циркуляции
B
C
*
D
E
F
K
J
ti7821a 3
*
Оборудование представлено
в открытом состоянии
для наглядности.
Во время эксплуатации его
следует обернуть лентой.
J
A
K
P
N
H
L
G
K
Система подачи
на стороне B
G
K
M
Система подачи
на стороне A
ti7821a 2
