Подготовка к работе

26

312426T

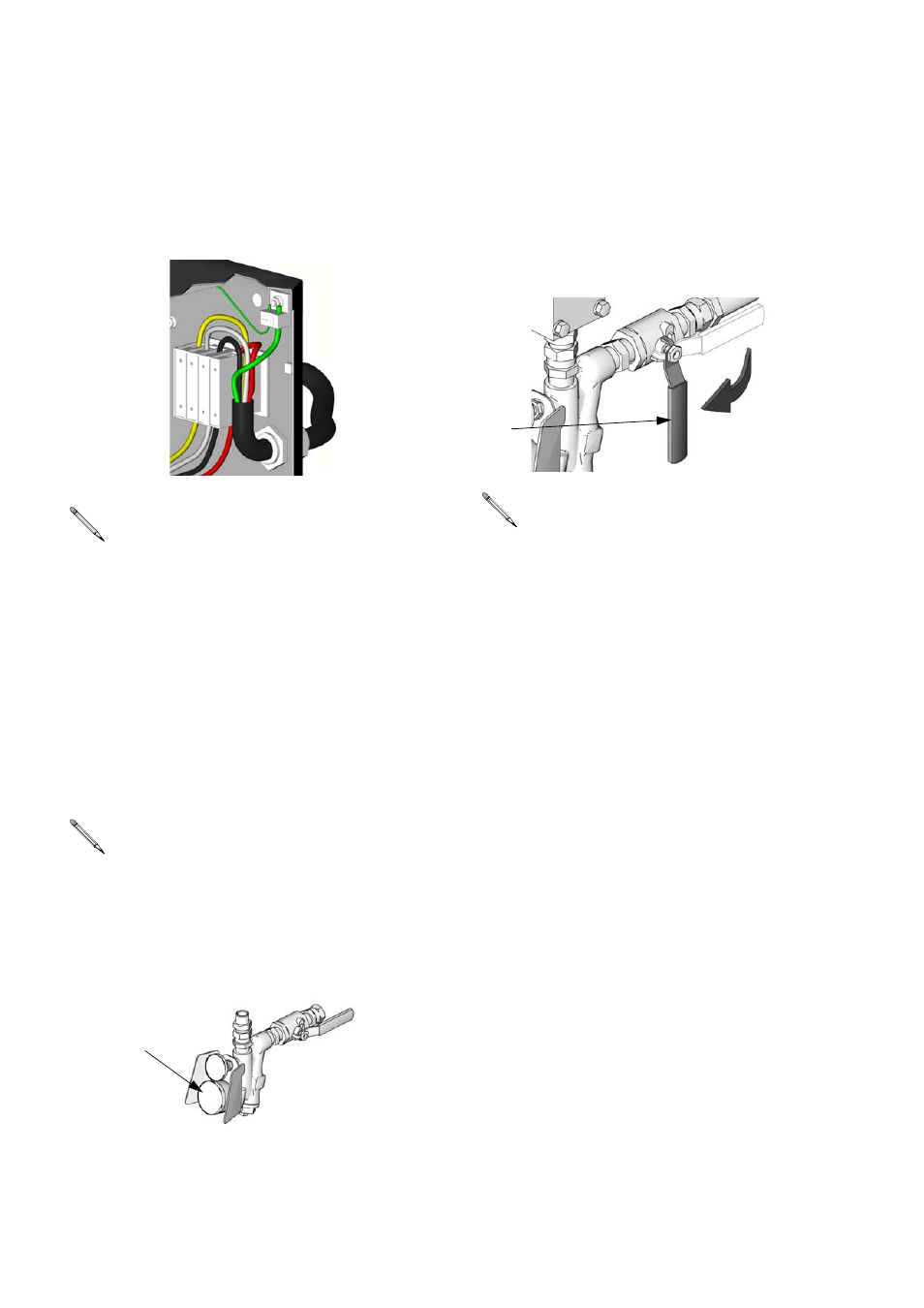

c. 400 В, трехфазный ток. Используя

шестигранный универсальный гаечный
ключ 5/32" или 4 мм, подсоедините три
силовых вывода к контактам L1, L2 è L3.
Подсоедините нейтраль к контакту N.
Подсоедините зеленый провод к контакту
заземления (ЗЕМЛЯ).

5. Подсоединение насосов подачи

a. Установите насосы (K) подачи в барабаны

подачи компонентов A è B. См. Р

ИС

. 1

и Р

ИС

. 2 на стр. 14 и 15.

b. Герметизируйте барабан компонента A

и установите сушилку-влагопоглотитель
(M) в вентиляционное отверстие.

c. При необходимости установите смеситель

(L) в барабан компонента B.

d. Убедитесь в том, что впускные клапаны

(FV) компонентов А и В закрыты.

В некоторых трехфазных моделях
предусмотрен трехфазный двигатель.
Вал электродвигателя должен вращаться
в направлении против часовой стрелки,
если смотреть с конца вала. Для
изменения направления вращения
отключите электропитание и измените
направление выводов питания L1 è L2.

Оба манометра для впускных отверстий
(FP) должны показывать минимум
0,35 МПа (3,5 бар, 50 фунтов/кв. дюйм).
Максимальное давление подачи
составляет 1,75 МПа (17,5 бар,
250 фунтов/кв. дюйм). Значения давления
A è B следует поддерживать на таком
уровне, чтобы они не отклонялись друг
от друга более чем на 10%.

L1

L2

ЗЕМЛЯ

ti2725a

L3

N

FP

ti10006a

Внутренний диаметр шлангов подачи
для насосов подачи должен быть равен
19 мм (3/4").

FV

ti9883a
