Устройства контроля и индикаторы температуры
20 312426T

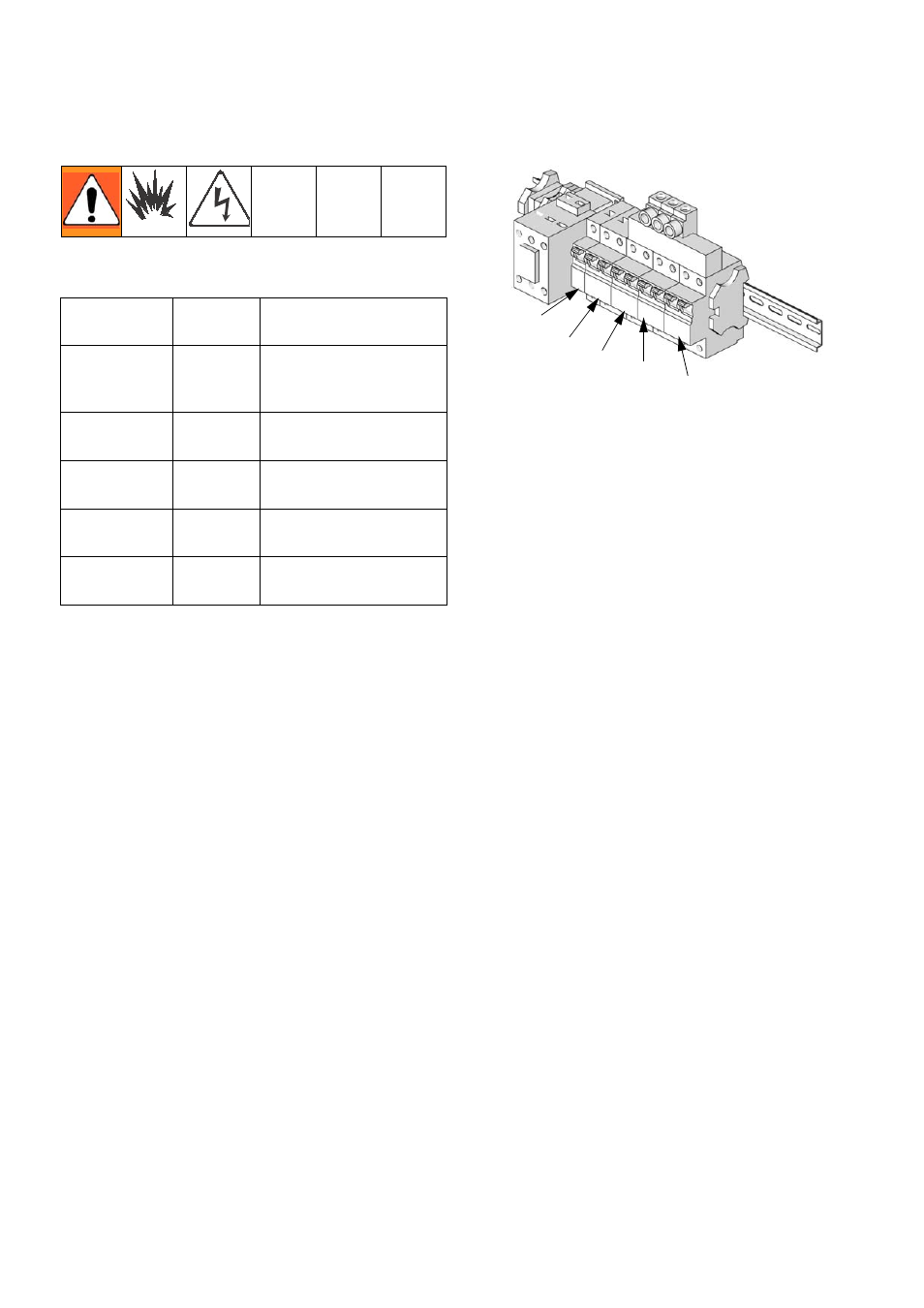

Прерыватели
Расположены внутри шкафа дозатора
Дозатор Reactor.
* В зависимости от модели.
Справочный
номер
Размер Компонент
CB1 50 А Шланг или
вторичная обмотка
трансформатора
CB2 40 А Первичная обмотка
трансформатора
CB3 25 А, 40 А
или 50 А *
Нагреватель A
CB4 25 А, 40 А
или 50 А *
Нагреватель B
CB5 20 А или
30 А *
Электродвигатель
или насосы
ti9884a
CB3
CB4
CB5
CB1
CB2
Сведения о проводах и кабелях см. в инструкции
по ремонту оборудования 312435.
