Регулировка струи
22 312426T
Клавиша и светодиод
счетчика циклов
Кнопка используется для вывода
на дисплей счетчика циклов.
Ручка регулировки
гидравлического
давления

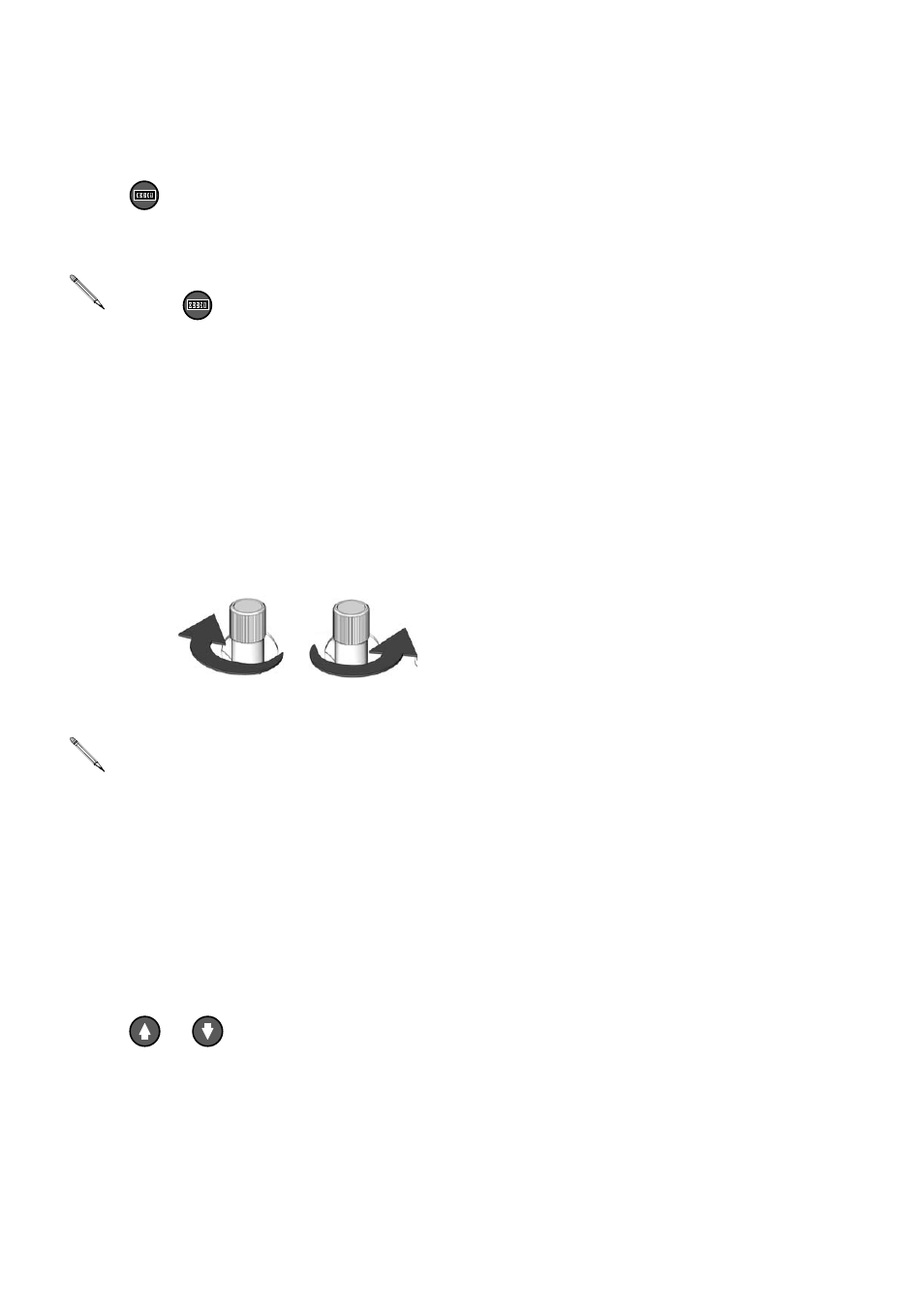

Эта ручка используется для регулировки
гидравлического давления в системе
гидропривода. Поворот ручки (HC) по часовой
стрелке приводит к увеличению давления,
а против часовой стрелки– к его уменьшению.
Чтобы узнать гидравлическое давление,
пользуйтесь гидравлическим манометром
(HP, см. стр. 17).
Клавиши управления
двигателем со стрелками
Кнопки и можно использовать для
выполнения следующих действий.
• Настройка параметров дисбаланса давления
(см. стр. 33).
• Настройка параметров режима ожидания
(см. стр. 37).
Регулировка струи
На скорость потока, степень распыления и объем
избыточного материала влияют четыре
переменных.
• Параметр давления жидкости. Результатом
слишком низкого давления является
неравномерное покрытие, большой размер
капель, малая скорость потока и плохое
смешивание. Слишком высокое давление
приводит к перерасходу материала, высокой
скорости потока, затрудняет управление
и вызывает повышенный износ.
• Температура жидкости. Оказывает
влияние, аналогичное давлению жидкости.
Температуры в зонах A è B могут
быть неодинаковыми, что помогает
сбалансировать давление жидкости.
• Размер камеры смешивания. Выбор камеры
смешивания определяется необходимой
скоростью потока и вязкостью жидкости.
• Регулировка воздушной струи. При
слишком слабой воздушной струе капли
нарастают на кромке сопла, а покрытие
и перерасход не контролируются. Слишком
сильная струя приводит к воздушному
распылению и перерасходу материала.
Для обнуления счетчика следует нажать
кнопку
и удерживать ее в течение
3 секунд.
Давление на выходе из систем A è B
превышает заданное гидравлическое
давление в зависимости от модели
оборудования (см. данные об отношении
значений давления и раздел Системы
на стр. 3). Давление для компонентов
А и В можно определить с помощью
манометров (GA, GB). Кроме того,
наибольшее из значений давления
можно вывести на панель управления
электродвигателем (MC). См. Р
ИС . 3
на стр. 17.
+ -
