Устройства управления двигателем и их индикаторы
312426T 21
Устройства управления двигателем
и их индикаторы
Клавиша и светодиод
ON/OFF («Включение
и выключение двигателя»)
Кнопка используется для включения
и выключения двигателя. Кроме того, данная
кнопка используется для устранения некоторых
диагностических кодов двигателя (см. стр. 43).
Клавиша и светодиод
PARK («Ожидание»)
Кнопку следует нажимать по окончании
рабочего дня, чтобы перевести насос компонента
A в исходное положение, при котором поршневой
шток втянут. Нажимайте на спусковой крючок
пистолета до тех пор, пока насос не остановится.
После перехода в режим ожидания двигатель
автоматически выключится.
Клавиши и светодиоды
PSI («Фунты/кв. дюйм»)
и BAR («Бары»)
Нажмите или , чтобы сменить шкалу
давления.
Клавиша и светодиод
давления
Кнопка используется для вывода
на дисплей давления жидкости.
ПРЕДУПРЕЖДЕНИЕ
Чтобы избежать повреждения экранных кнопок,
не нажимайте их ногтями или острыми предметами,
такими как ручки и пластиковые карты.

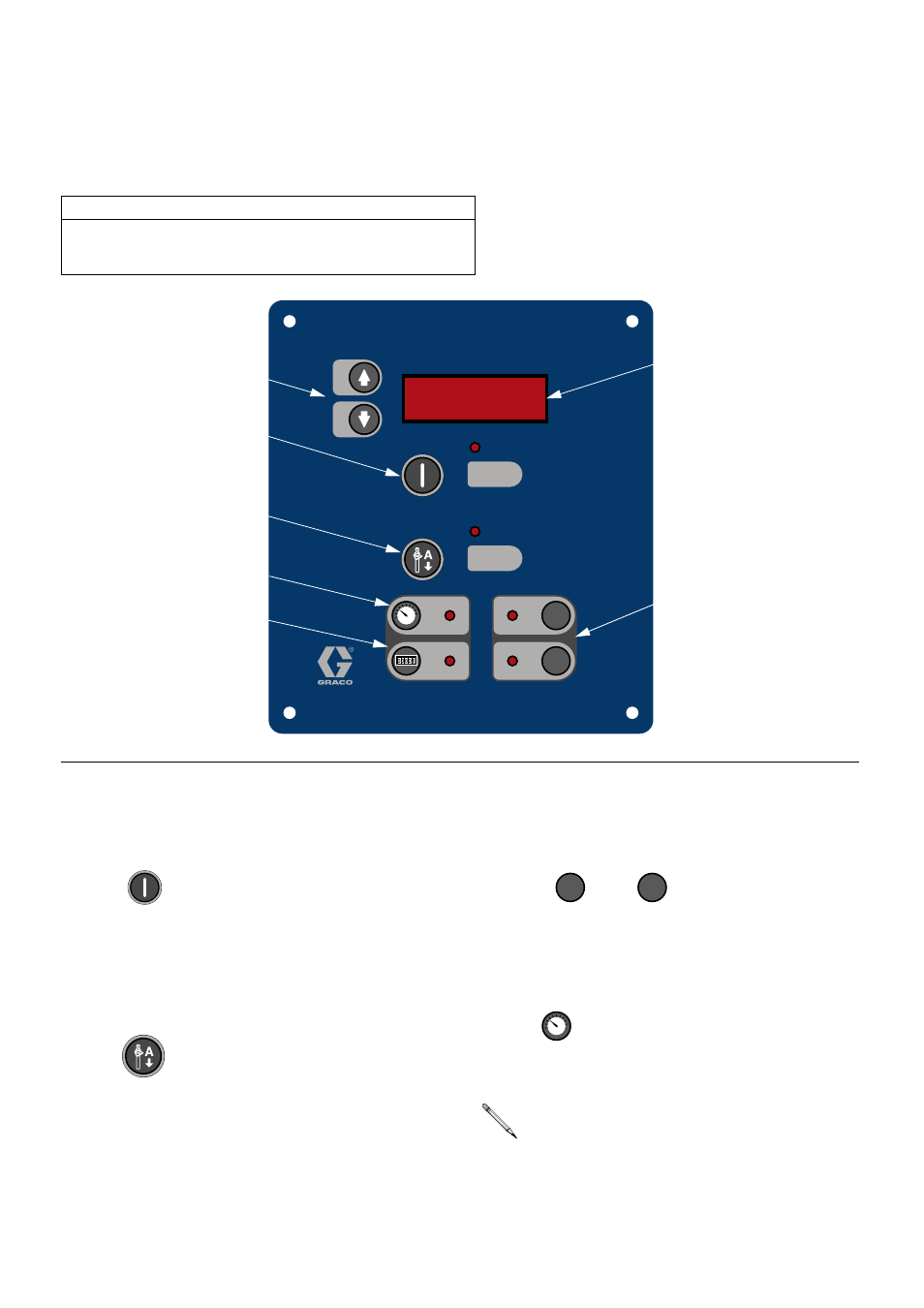

Р ИС . 5. Устройства управления двигателем и их индикаторы
PSI
BAR
ON / OFF
PARK
Клавиши PSI
(«Фунты/кв. дюйм»)
и BAR («Бары»)
Клавиша
счетчика циклов
Дисплей давления
и циклов
Клавиша давления
Клавиша ON/OFF
(«Включение
и выключение
двигателя»)
Клавиша PARK
(«Ожидание»)
Клавиши со
стрелками
Если значения давления не
сбалансированы, на дисплей выводится
более высокое значение давления.
PSI BAR
