Подготовка к работе
312426T 25

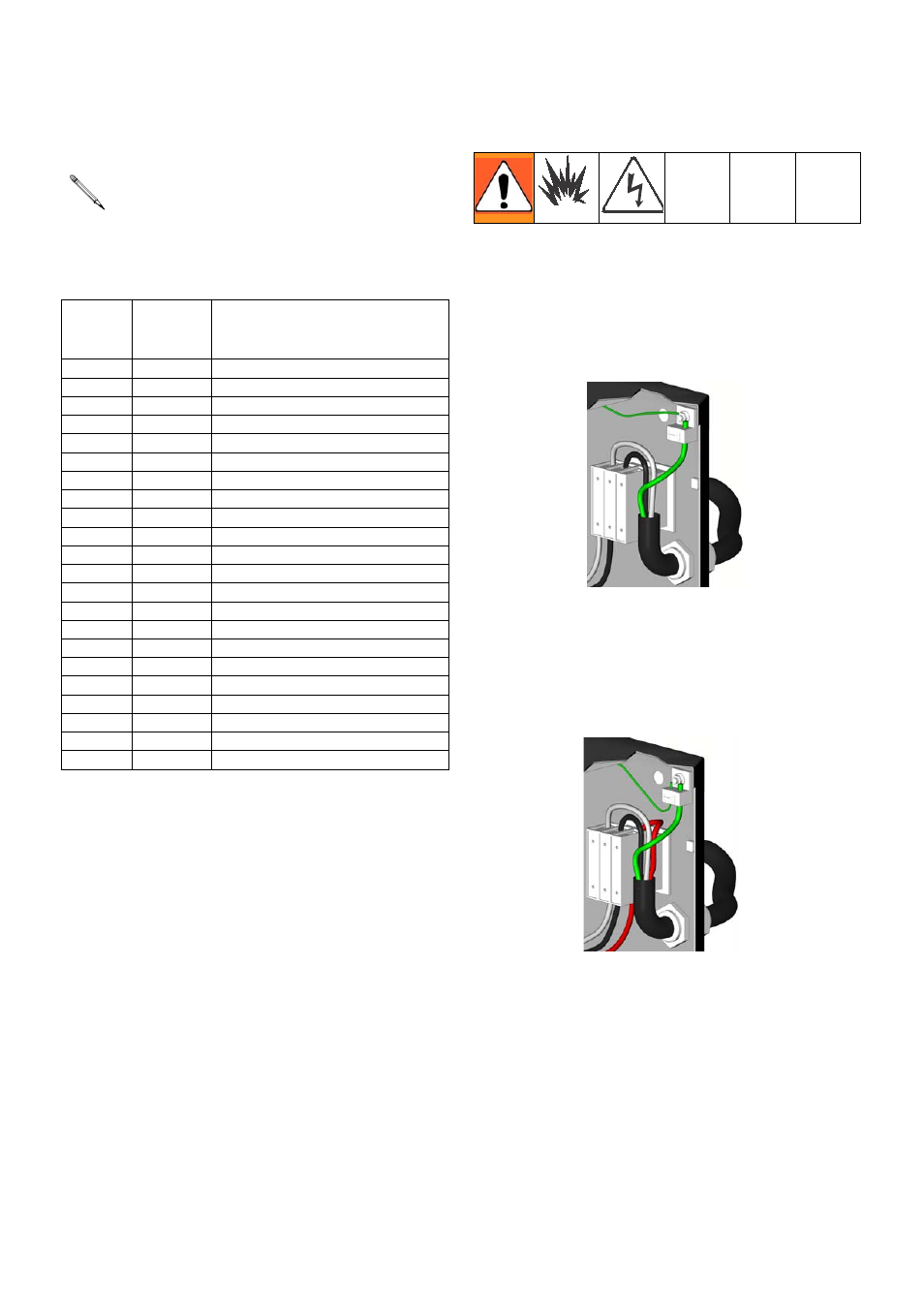

4. Подсоединение силового кабеля
электропитания
Таблица 2 . Требования к силовому
кабелю электропитания
a. 230 В, однофазный ток. Используя
шестигранный универсальный гаечный
ключ 5/32" или 4 мм, подсоедините два
силовых вывода к контактам L1 è L2.
Подсоедините зел¸ный провод к контакту
заземления (ЗЕМЛЯ).
b. 230 В, трехфазный ток. Используя
шестигранный универсальный гаечный
ключ 5/32" или 4 мм, подсоедините три
силовых вывода к контактам L1, L2 è L3.
Подсоедините зел¸ный провод к контакту
заземления (ЗЕМЛЯ).
Силовой кабель электропитания
не входит в комплект поставки
оборудования. См. Таблица 2.
Номер Модель
Технические характеристики
кабелей в соответствии
со стандартом мм 2 (AWG)
253400 H-40 21,2 (4), 2 провода + заземление
253401 H-40 21,2 (4), 3 провода + заземление
253402 H-40 8,4 (8), 4 провода + заземление
253403 H-XP3 21,2 (4), 2 провода + заземление
253404 H-XP3 21,2 (4), 3 провода + заземление
253405 H-XP3 13,3 (6), 4 провода + заземление
253407 H-40 21,2 (4), 3 провода + заземление
253408 H-40 13,3 (6), 4 провода + заземление
255400 H-25 21,2 (4), 2 провода + заземление
255401 H-25 8,4 (8), 3 провода + заземление
255402 H-25 8,4 (8), 4 провода + заземление
255403 H-XP2 21,2 (4), 2 провода + заземление
255404 H-XP2 13,3 (6), 3 провода + заземление
255405 H-XP2 8,4 (8), 4 провода + заземление
255406 H-25 21,2 (4), 2 провода + заземление
255407 H-25 13,3 (6), 3 провода + заземление
255408 H-25 8,4 (8), 4 провода + заземление
253725 H-50 21,2 (4), 2 провода + заземление
253726 H-50 21,2 (4), 3 провода + заземление
253727 H-50 8,4 (8), 4 провода + заземление
256505 H-50 21,2 (4), 3 провода + заземление
256506 H-50 13,3 (6), 4 провода + заземление
L1
L2
ЗЕМЛЯ
ti2515b
L1
L2
ЗЕМЛЯ
ti3248b
L3
