Типовая установка с циркуляцией
14
312426T
Типовая установка с циркуляцией
A
Дозатор Дозатор Reactor
B
Шланг с подогревом
C Датчик температуры жидкости
D Гибкий шланг с подогревом
E
Пистолет-распылитель Fusion
F
Шланг подачи воздуха
в пистолет-распылитель
G Трубопроводы подачи воздуха
в насос подачи
J
Трубопроводы подачи жидкости
K
Насосы подачи
L
Смеситель
M Сушилка-влагопоглотитель
P
Коллектор жидкости для
пистолета-распылителя (часть пистолета)
R Циркуляционные трубопроводы
Р
ИС

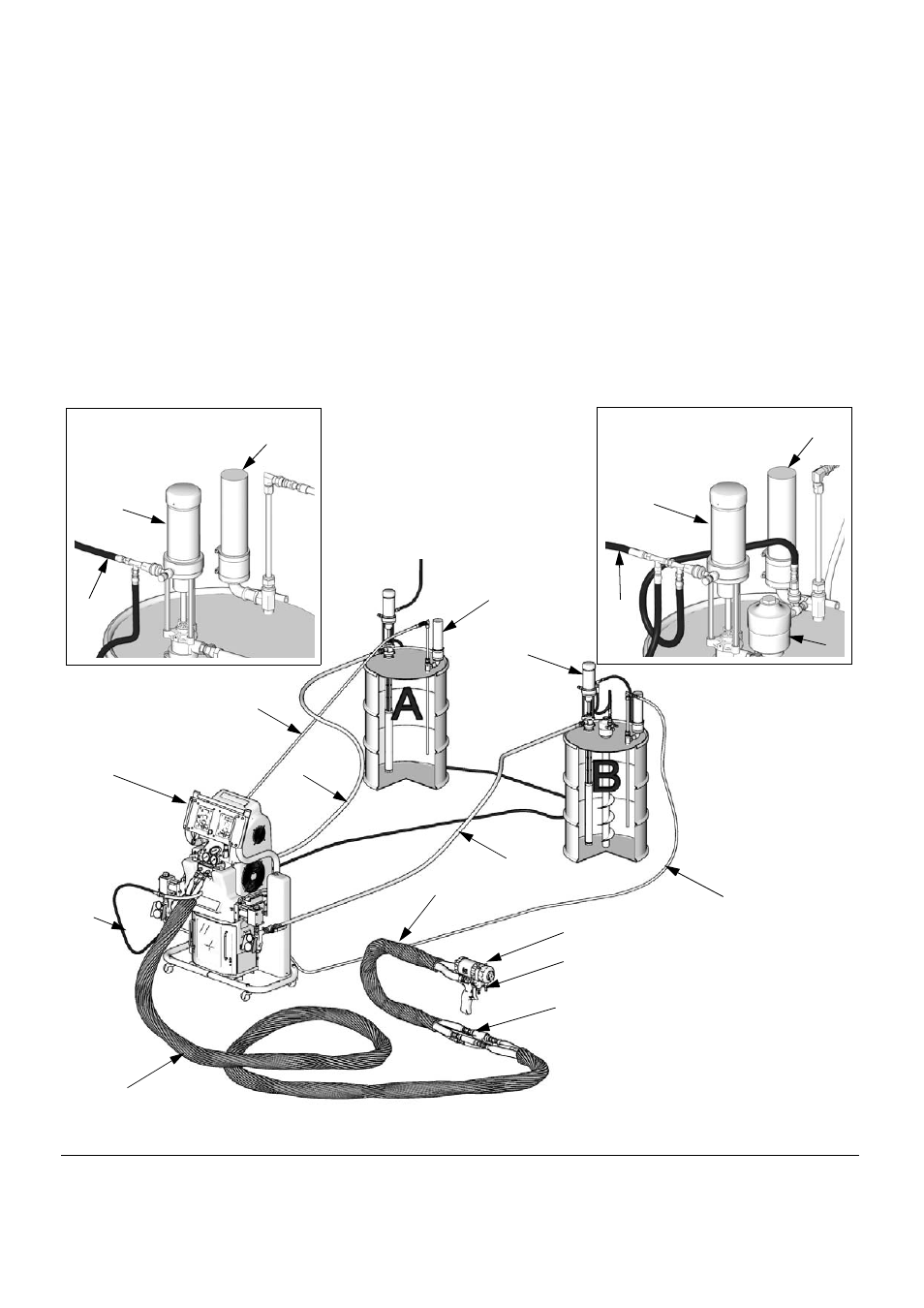

. 1. Типовая установка с циркуляцией
B
C
*
D
E
F
K
J
*
Оборудование представлено
в открытом состоянии
для наглядности.
Во время эксплуатации его
следует обернуть лентой.
J
A
G
K
K
M
P
R
R
Система подачи
на стороне A
L
G
K
M
Система подачи
на стороне B
ti7820a 2
ti10000a
ti7820a 3
