Страница 8
8
310894
Обслуживание

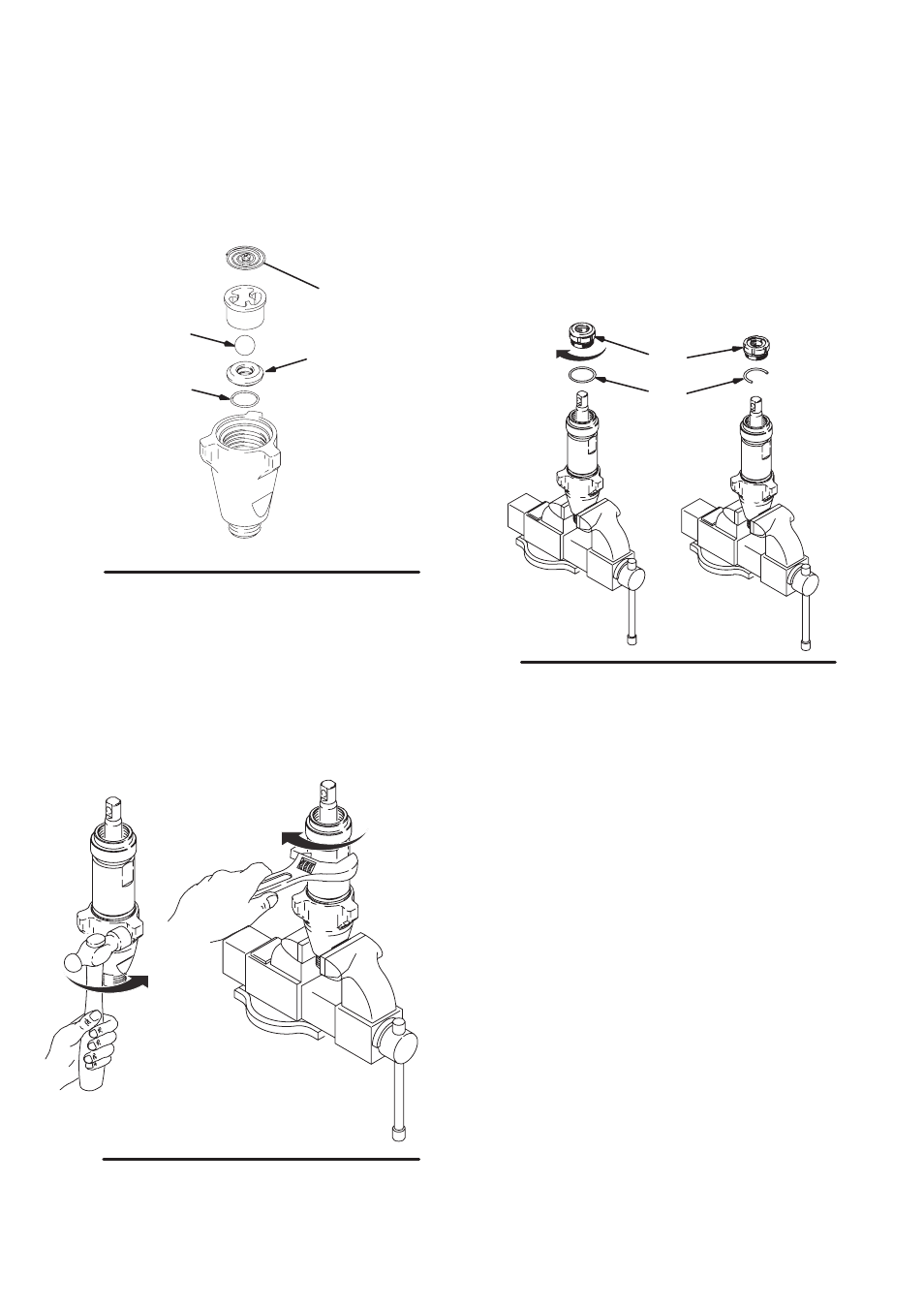

Рис. 16. Соберите впускной клапан, установив
новое уплотнительное кольцо (227), седло (212)
и шар (214). Седло может быть перевернуто и
использовано другой стороной. Тщательно
почистите седло.
ti6197a
Рис. 16
227
212
214
211, используется
только на 249122
Рис. 17. Установите впускной клапан на цилиндр.
При использовании ключа, усилие затяжки
должно быть:
94,91 +/-6,77 Н.м (Модель 287512)
108,5 +/-6,77 Нм
(Модель 287513, 287579)
271,2 +/- 20,34 Н.м
(Модель 249122)
Если ключ не используется, убедитесь, что низ
впускного клапана вошел в контакт с цилиндром.
ti6194a
Рис. 17
Рис. 18. Затяните гайку уплотнения (202)
на регулировочной шайбе (228) с усилием
15,82 +/-1,13 Н.м.
Удалите регулировочную распорку горловины (228),
когда прокладки насоса начнут протекать после
интенсивного использования. Затем затяните
гайку до прекращения или уменьшения утечки.
Это позволит продолжить работу для перекачки
еще 100 галлонов жидкости до замены уплотнений.
Рис. 18
202
228
ti6195a
(228
óïëîòíèĆ
тельное
кольцо
на 249122)
