Обслуживание
ВНИМАНИЕ
Никогда не сдвигайте собранный поршень (222)
в верхнюю часть втулки (220), так как это может
привести к повреждению уплотнения поршня.

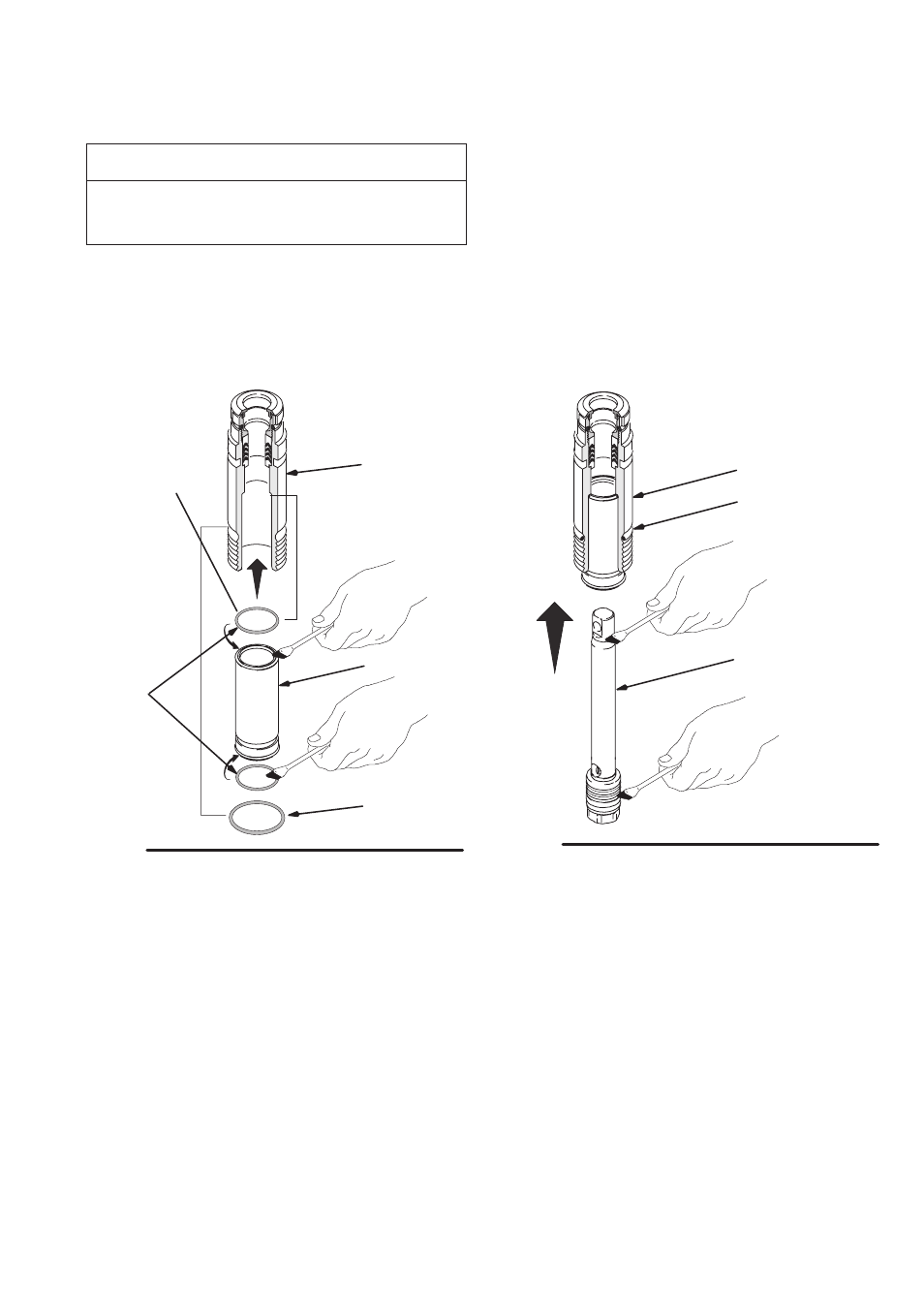

Рис. 14. Смажьте уплотнительные кольца (221)
и установите внутренний цилиндр (205) на втулку
(220). Сдвиньте узел втулку (220) в нижнюю часть
цилиндра (205). При необходимости, замените
уплотнительное кольцо (207).
Рис. 14
ti6193a
221
207
205
220
Установите
внутренний
цилиндр (205)
и нажмите для
установки на
втулку (220).
Примечание: Уплотнительное кольцо (207) не требуется
для безопасной работы насоса.
Рис. 15. Смажьте верхние один Ć два дюйма штока
поршня (222), которые проходят через уплотнения
горловины (205) втулка/узел цилиндра. Смажьте
уплотнения поршня в нижней части штока.
Аккуратно сдвиньте узел поршня (222) в нижнюю
часть узла втулка/цилиндр (205) так, чтобы
насосная штанга выступала сверху и уплотнения
поршня находились полностью внутри втулки (220).
Рис. 15
222
ti6273a
205
207
