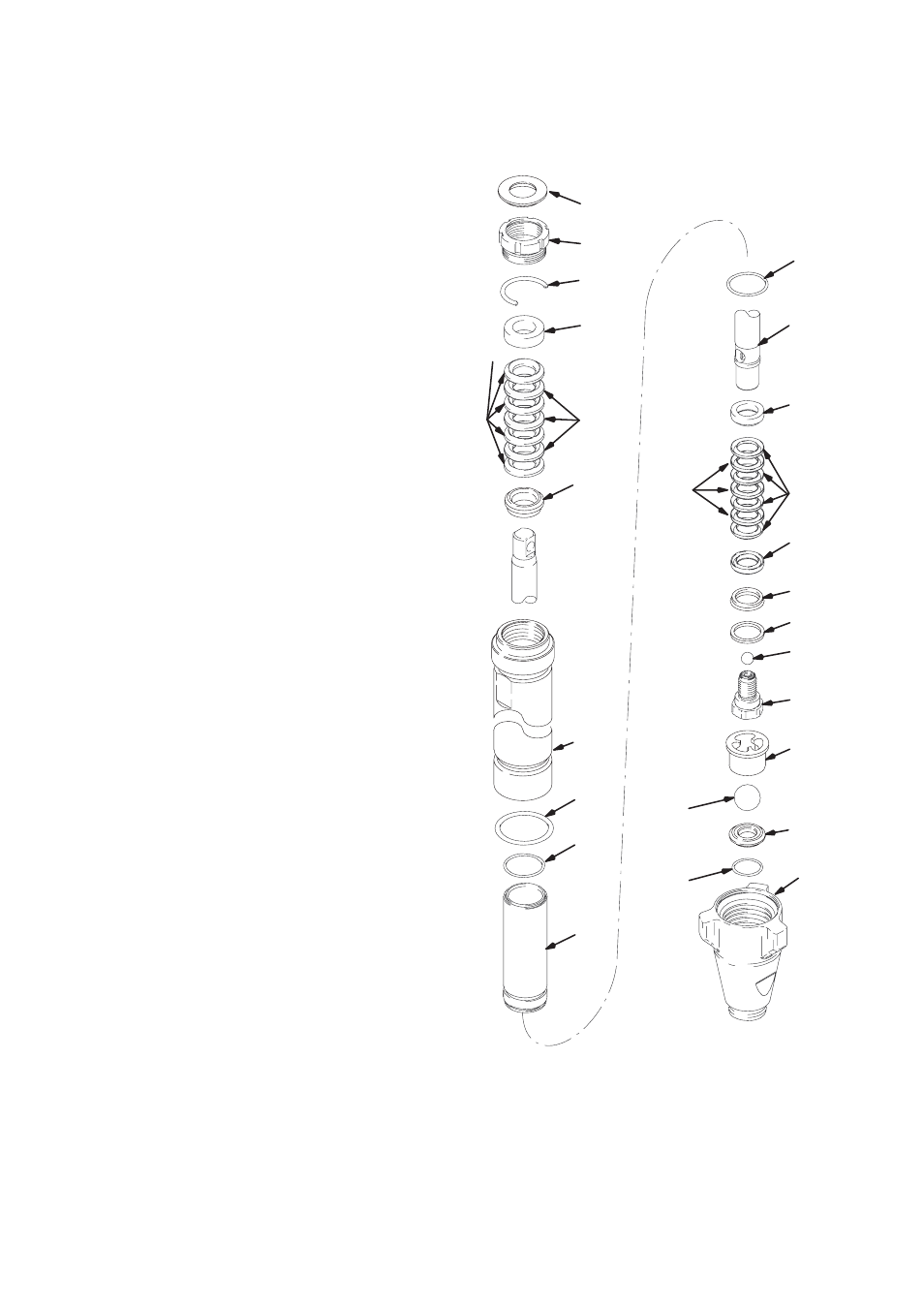

Детали - Насос 287928
Модель 287579, серия A
Ссылка
¹
Деталь ¹ Обозначение
ÊîëĆâî
201
183171
ЗАГЛУШКА
1
202
193032
ГАЙКА, уплотнение
1
203*
193124
VĆÎÁÐÀÇÍÎÅ УПЛОТНЕНИЕ,
горловина,
4
Полиэтилен сверхвысокого
молекулярного веса VĆMaxt, синий
204*
15C989
САЛЬНИК, внутренний, горловина1
205
287581
ЦИЛИНДР, насос
206*
116327
ШАР, керамический
1
207*
106556
УПЛОТНЕНИЕ, уплотнительное
кольцо
1
208*
193125
VĆÎÁÐÀÇÍÎÅ УПЛОТНЕНИЕ,
поршень
4
Полиэтилен сверхвысокого
молекулярного веса VĆMaxt, синий
210
240150
КЛАПАН, поршень
1
212†
244571
КОМПЛЕКТ, седло, карбид
1
включает 214 и 227
213
196753
КЛАПАН, впускной (основание)
1
214*† 111453
ШАР, керамический
1
215
196967
НАПРАВЛЯЮЩАЯ, шар
1
216*
118504
ГРЯЗЕСЪЕМНИК, поршень
1
217*
183185
САЛЬНИК, наружный, поршень
1
218*
15E329
VĆÎÁÐÀÇÍÎÅ УПЛОТНЕНИЕ,
кожа, поршень
3
219*
183178
САЛЬНИК, внутренний
1
220
248210
ВТУЛКА, цилиндр
1
221*
107098
УПЛОТНЕНИЕ, уплотнительное
кольцо
2
222
249028
ШТОК, поршень
1
223*
183175
VĆÎÁÐÀÇÍÎÅ УПЛОТНЕНИЕ,
кожа, горловина
3
224*
15C990
САЛЬНИК, уплотнение
1
227*† 108526
УПЛОТНЕНИЕ, уплотнительное
кольцо
1
228
193127
РАСПОРНАЯ ДЕТАЛЬ, гайка
1
229*
15C998
ШАЙБА, придерживающая
1
230†† 15G880
ФИТИНГ, насос (не показан)
1
* Эти детали также включены в ремонтный
комплект 249189, который можно приобрести
отдельно.
†
Эти детали также входят в Комплект седла из
карбида 244571, который можно приобрести
отдельно.
††
Эти детали поставляются с насосом 287928.
*203
216*
201
202
224*
223*
204*
205
221*
220
222
206*
219*
208*
217*
210
215
212†
213
†
*214
*218
221*
207*
†
*227
228
229*
