Страница 12
12
310894
Детали - Насос 249122
Модель 249122, серия A
Ссылка
¹
Деталь ¹ Обозначение
ÊîëĆâî
201+
112590
ЗАГЛУШКА
1
202
15E962
ГАЙКА, уплотнение
1
203*
193722
VĆÎÁÐÀÇÍÎÅ УПЛОТНЕНИЕ
8
Полиэтилен сверхвысокого
молекулярного веса VĆMaxt, синий
204*
198768
САЛЬНИК, уплотнение, внутренний,
горловина1
205
249139
ЦИЛИНДР, насос
1
206*
107203
ШАР, клапан, запорный
1
207*
107306
УПЛОТНЕНИЕ, уплотнительное
кольцо
1
210
249177
КЛАПАН, поршень
1
211
233698
ПРУЖИНА, впускной шар
1
212†
240918
КОМПЛЕКТ, седло, карбид
1
включает 214 и 227
213
15E655
КОРПУС, впускного клапана
(основание)
1
214*† 107167
ШАР, нержавеющая сталь
1
215
198505
НАПРАВЛЯЮЩАЯ, шар
1
216*
119636
ГРЯЗЕСЪЕМНИК, поршень
1
217*
189588
САЛЬНИК, уплотнение, наружный 1
218*
15E639
VĆÎÁÐÀÇÍÎÅ УПЛОТНЕНИЕ,
поршень, VĆMaxt
3
полиэтилен сверхвысокого
молекулярного веса, коричневый
219*
189585
САЛЬНИК, уплотнение, внутренний 1
220
249121
ВТУЛКА, цилиндр
1
221*
108822
УПЛОТНЕНИЕ, уплотнительное
кольцо
2
222
249119
ШТОК, поршень
1
223*
112591
VĆÎÁÐÀÇÍÎÅ УПЛОТНЕНИЕ,
кожа, горловина
3
224*
194175
САЛЬНИК, уплотнение, наружный 1
227*† 107098
УПЛОТНЕНИЕ, уплотнительное
кольцо
1
228
108832
РАСПОРНАЯ ДЕТАЛЬ, гайка
1
229*
15F183
ШАЙБА, придерживающая
1
230†† 15E802
ФИТИНГ, насос (не показан)
1
231
118494
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО,
ацеталь
1
232†† 15E806
ТРУБКА, впускная (не показана)
1
* Эти детали также включены в ремонтный
комплект 249123, который можно приобрести
отдельно.
†
Эти детали также входят в Комплект седла из
карбида 240918, который можно приобрести
отдельно.
††
Эти детали поставляются с насосом 249122.

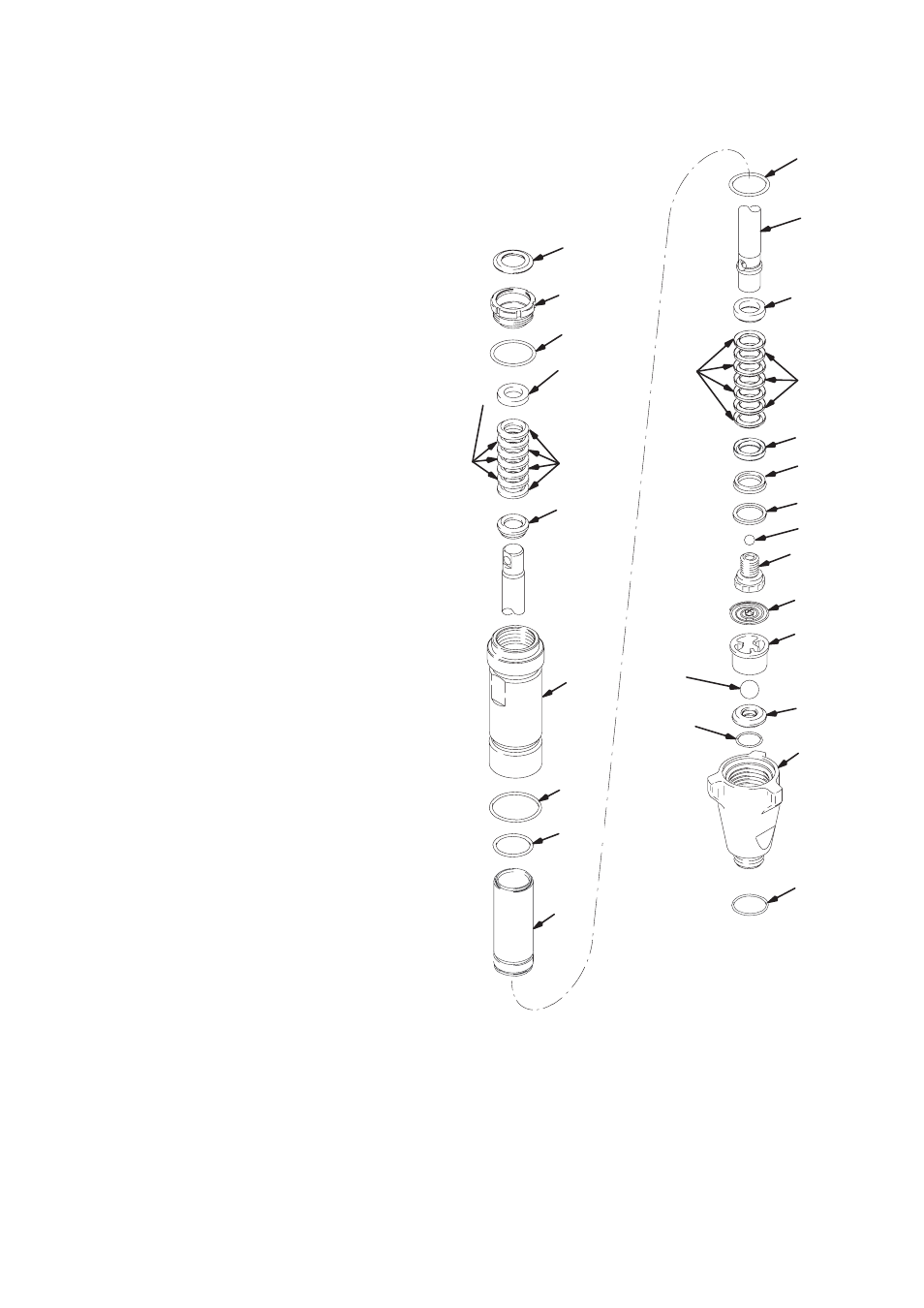

ti5673a
*223
216*
201
202
224*
203*
204*
205
221*
220
222
206*
219*
218*
217*
210
215
212†
213
†
*214
*203
221*
207*
†
*227
228
229
211
231
