Страница 10
10
310894

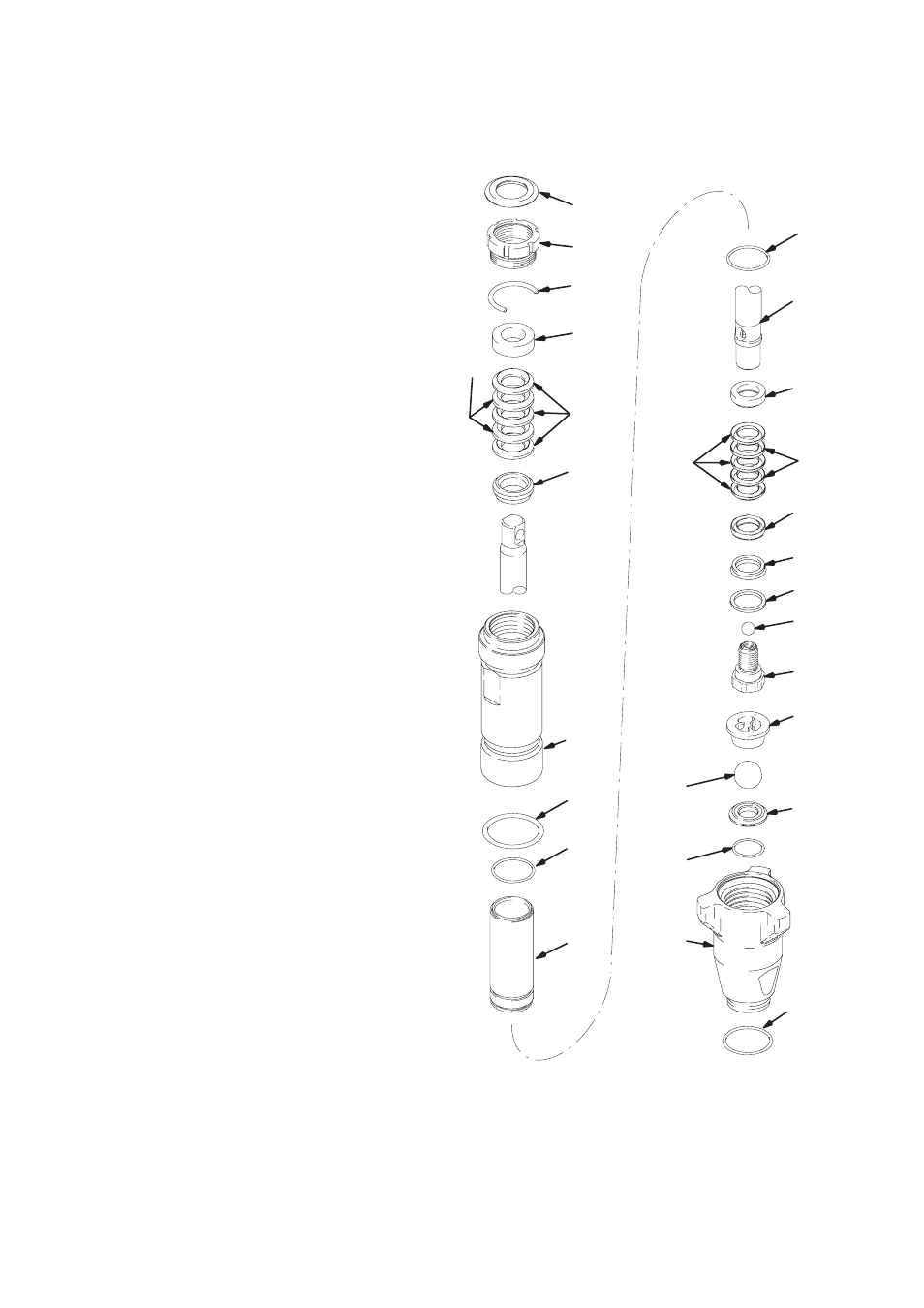

Детали - Насос 287512
Модель 287512, серия A
Ссылка
¹
Деталь ¹ Обозначение
ÊîëĆâî
201
179810
УПЛОТНЕНИЕ, горловина1
202
193046
ГАЙКА, УПЛОТНЕНИЕ
1
203*
192692
VĆÎÁÐÀÇÍÎÅ УПЛОТНЕНИЕ,
горловина,
3
Полиэтилен сверхвысокого
молекулярного веса VĆMaxt, синий
204*
15C987
САЛЬНИК, внутренний, горловина1
205
287551
ЦИЛИНДР, насос
206*
105444
ШАР, нержавеющая сталь; 7,9 мм
1
207*
114054
УПЛОТНЕНИЕ, уплотнительное
кольцо
1
208*
192693
VĆÎÁÐÀÇÍÎÅ УПЛОТНЕНИЕ,
поршень
3
Полиэтилен сверхвысокого
молекулярного веса VĆMaxt, синий
210
239932
КЛАПАН, поршень
1
212†
239922
КОМПЛЕКТ, седло, карбид
1
включает 214 и 227
213
15C785
КЛАПАН, впускной (основание)
1
214*† 105445
ШАР, нержавеющая сталь; 12,7 мм 1
215
192624
НАПРАВЛЯЮЩАЯ, шар
1
216*
118503
ГРЯЗЕСЪЕМНИК, поршень
1
217*
178969
САЛЬНИК, наружный, поршень
1
218*
178939
VĆÎÁÐÀÇÍÎÅ УПЛОТНЕНИЕ,
кожа, поршень
2
219*
196880
САЛЬНИК, внутренний
1
220
248209
ВТУЛКА, цилиндр
1
221*
108526
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО,
тефлон
2
222
248206
ШТОК, поршень
1
223*
178940
VĆÎÁÐÀÇÍÎÅ УПЛОТНЕНИЕ,
кожа, горловина
2
224*
15C988
САЛЬНИК, наружный
227*† 107079
УПЛОТНЕНИЕ, уплотнительное
кольцо
1
228
192714
РАСПОРНАЯ ДЕТАЛЬ, горловина,
гайка
1
229*
15C997
ШАЙБА, придерживающая
1
230†† 15E802
ФИТИНГ, насос (не показан)
1
231
118494
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО,
ацеталь
1
232†† 15E807
ТРУБКА, впускная (не показана)
1
* Эти детали также включены в ремонтный
комплект 248212, который можно приобрести
отдельно.
†
Эти детали также входят в Комплект седла из
карбида 239922, который можно приобрести
отдельно.
††
Эти детали поставляются с насосом 287512.
ti5491a
*223
216*
201
202
224*
203*
204*
205
221*
220
222
206*
219*
218*
217*
210
215
212†
213
†
*214
*208
221*
207*
†
*227
228
229
231
