Обслуживание – Инструкция по эксплуатации Graco UltraMax II Platinum_repair
Страница 6
6
310894
Обслуживание

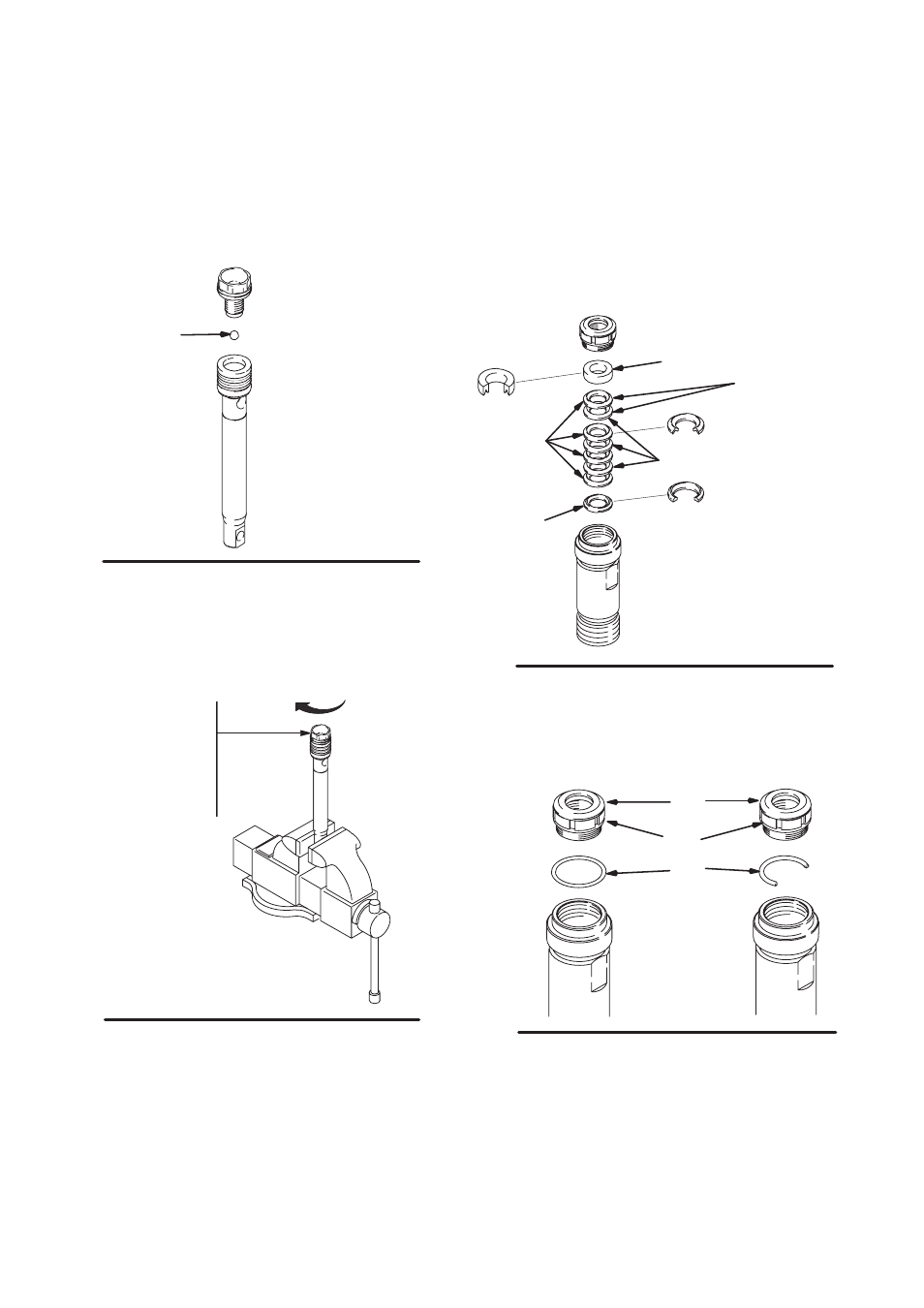

Рис. 10. Установите шар (206) в шток поршня.
В случае нанесения пасты Loctiter на резьбу
клапана поршня, убедитесь, что паста не попала
на шар.
ti6186a
Рис. 10
206
Рис. 11. Затяните клапан поршня на штоке поршня
с указанным усилием.
ti6187a
Рис. 11
Затяните с моментом
затяжки 36,61
+/-4,06 Н. м (287512).
Затяните с моментом
затяжки 74,57 +/-
4,06 Н. м (249122,
287513)
Рис. 12. Перед сборкой замочите все кожаные
уплотнения в масле SAE 30 W, как минимум,
на 1 час. Установите внутренний сальник (204) в
цилиндр. Либо набейте полиэтиленом сверхвысокого
молекулярного веса (203) и установите кожаные
уплотнения (223) (отметьте положение). Установите
внутренний сальник (224) в верхнюю часть
цилиндра. Затяните уплотнения.
Рис. 12
203
224
223
204
Не
используется
на 287512
ti6188a
Рис. 13. Установите уплотнение (201) в гайку
уплотнения (202). Установите регулировочную
шайбу горловины (228) на гайку уплотнения.
Свободно установите уплотнение гайки в цилиндр.
Рис. 13
ti6189a
201
202
228
(228
óïëîòíèĆ
тельное
кольцо
на 249122)
