5
310894
Обслуживание
ПРЕДУПРЕЖДЕНИЕ
ОПАСНОСТЬ ПОЛОМКИ ДЕТАЛЕЙ
Не чистите и не протирайте резьбу
клапана поршня. Чистка резьбы клапана
поршня может привести к повреждению
специальной уплотнительной пасты и приведет к
тому, что фиксация клапана ослабнет во время
работы, что может привести к разрыву насоса и
возможным серьезным травмам.

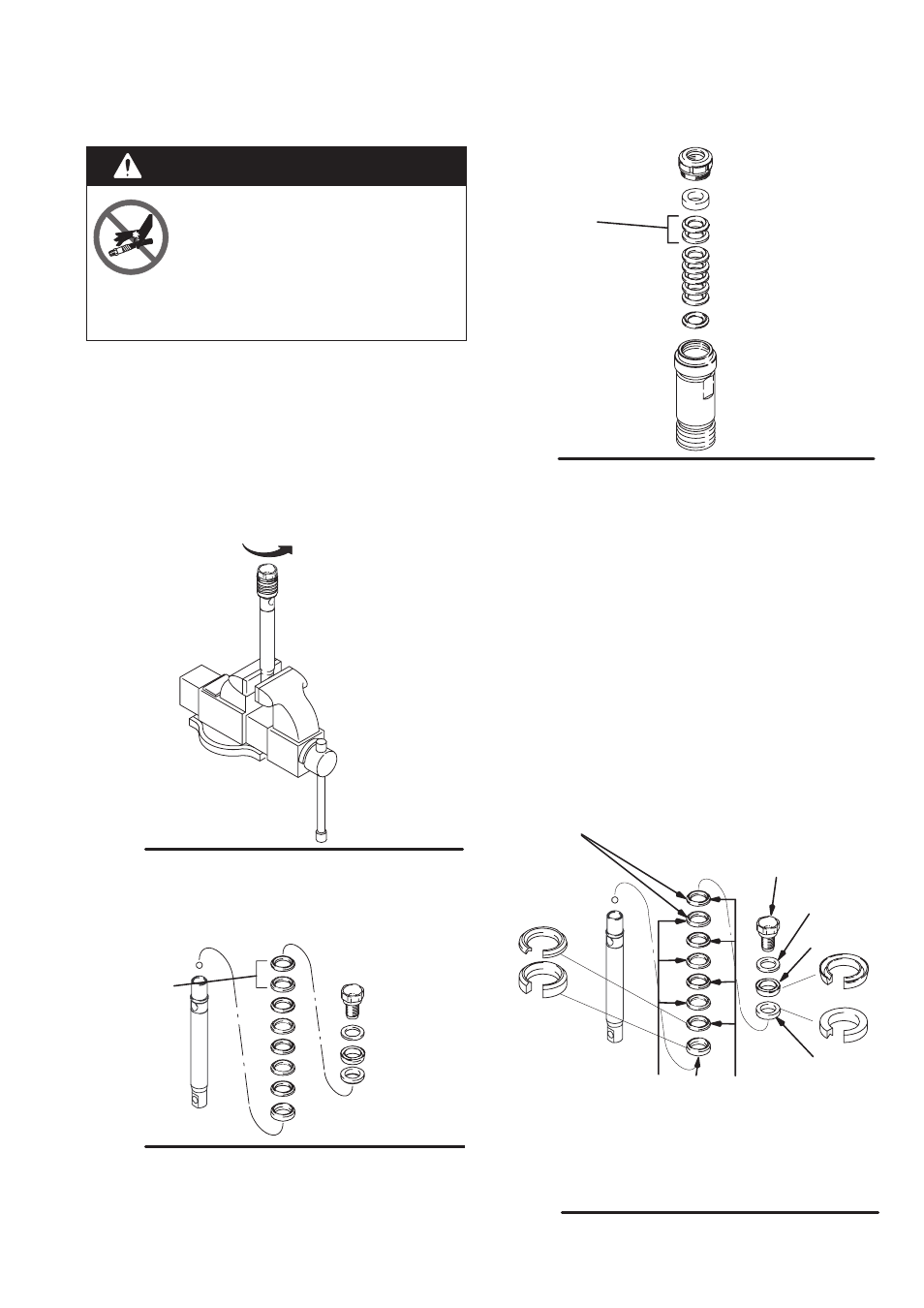

Рис. 6. Отверните клапан поршня со штока
поршня. Почистите и осмотрите детали. Поршень
имеет специальное стопорное/уплотнительное
покрытие резьбы. Не удаляйте пасту. Паста
позволяет четыре раза выполнять процедуру
разборки/сборки до того как потребуется снова
наносить Loctiter на резьбу.
ti6183a
Рис. 6
Рис. 7. Снимите уплотнения и сальники со штока
поршня.
Не
используется
на 287512
ti6184a
Рис. 7
Рис. 8. Снимите уплотнение горловины и сальники
из цилиндра. Выбросьте уплотнения горловины и
сальники.
Не
используется
на 287512
ti6182a
Рис. 8
Сборка насоса.
Рис. 9. Перед сборкой замочите все кожаные
уплотнения в масле SAE 30 W, как минимум, на 1
час. Набейте сальник (204), вставляемый внутрь,
на шток поршня. Либо набейте полиэтиленом
сверхвысокого молекулярного веса (208) и
установите кожаное уплотнение (218) (отметьте
положение) на шток поршня. Установите
наружный сальник (217). Установите грязесъемник
поршня (216) (обратите внимание на ориентацию)
и зубчатую шайбу (229) на клапан поршня (210).
Специальной уплотнительной пасты на резьбе
клапана поршня хватает на четыре смены
уплотнений. После четырех смен уплотнений
нанесите на резьбу клапана поршня пасту Loctiter.
Не используется на 287512
ti6185a
217
216
210
229
218
208
204
Рис. 9
Примечание: в насосе 249122 в набивке
поршня кожаные уплотнения не используются.
Вместо этого используйте синее (208) и
коричневое (218) уплотнения на этом насосе.
