4
310894
Обслуживание

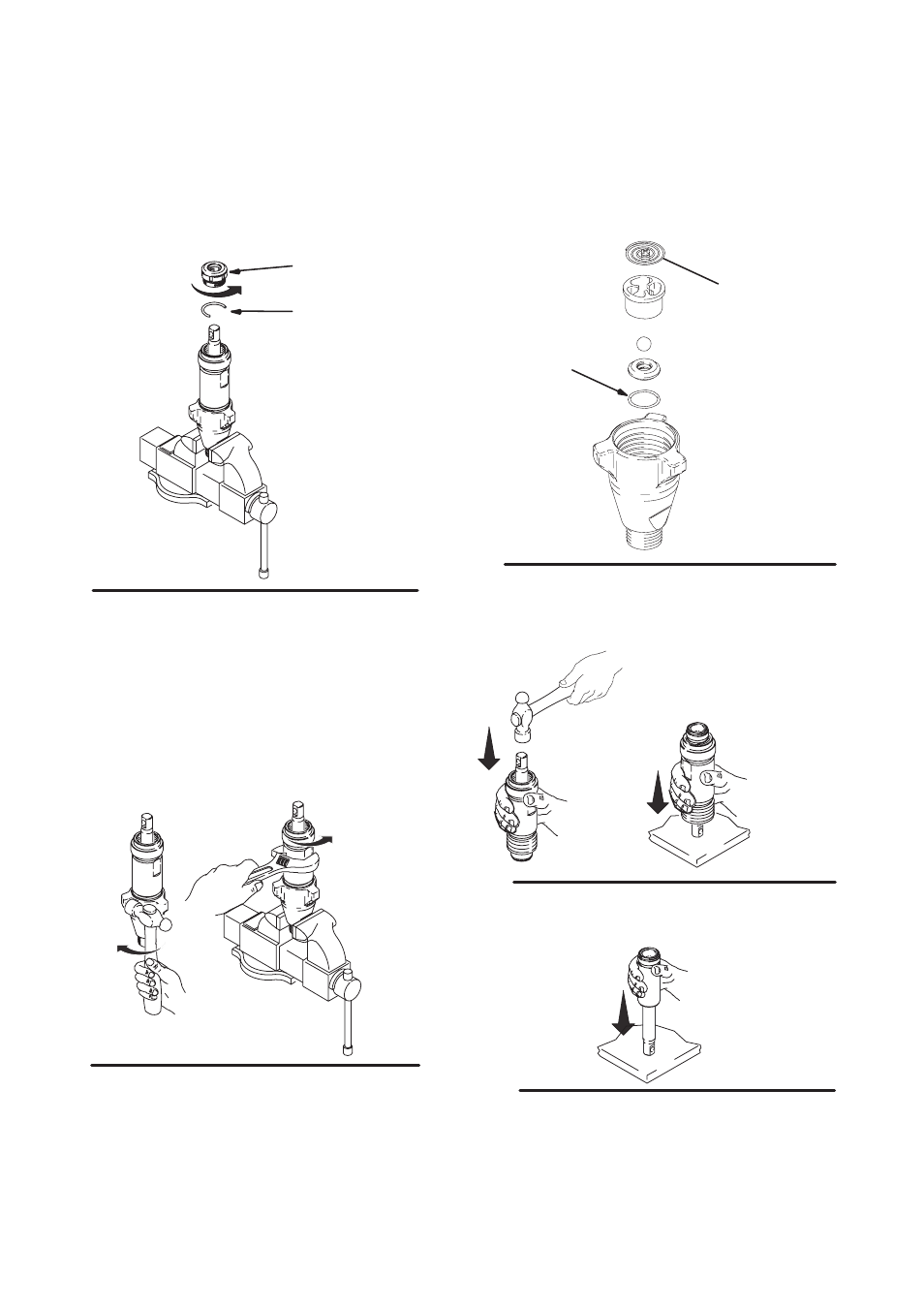

Разборка насоса
Рис. 1. Снимите гайку уплотнения (202)
и регулировочную шайбу горловины (228).
Рис. 1
228
202
ti6178b
Рис. 2. Отверните впускной клапан и снимите его
с цилиндра.
ti6179a
Рис. 2
Рис. 3. Разберите впускной клапан. Почистите и
осмотрите. Для снятия уплотнительного кольца
(227) может потребоваться инструмент с
заостренным концом.
Рис. 3
227
7570e
211, используется
только на 249122
Рис. 4. Выбейте шток поршня из цилиндра при
помощи молотка или переверните и постучите
штоком поршня по столу.
Примечание: Втулка может
выйти из цилиндра вместе
со штоком поршня.
ti6180a
Рис. 4
Рис. 5. Снимите шток поршня с втулки или
снимите втулку с поршня.
ti6181a
Рис. 5
