Техническое обслуживание
46
3A0516D
Техническое обслуживание
расходомеров
Расходомер Кориолиса
1.
Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 36.
2.
Сведения по демонтажу и обслуживанию
расходомера Кориолиса см. в руководстве 313599.
Расходомер G3000 èëè G3000HR
Демонтаж
1.
Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 36.
2.
Отвинтите кабельный соединитель (CC)
от расходомера (M). Р
. 23.
3.
Отвинтите 4 винта 1/4-20 (MS), удерживающих
монтажную плату расходомера (MP). Р
4.
Отвинтите линию подачи жидкости от входа
расходомера (Р).
5.
Вывинтите расходомер (М) из соединителя клапана
дозирования (Н). Р
6.
Проведите техническое обслуживание расходомера
в соответствии с инструкциями руководства 308778.
Установка
1.
С помощью гаечного ключа навинтите расходомер
(М) на соединитель (Н) клапана дозирования
до упора.
ПРИМЕЧАНИЕ. Для того чтобы избежать утечек, перед
подсоединением расходомера к жидкостной станции
прочно подсоедините расходомер (М) к соединителю (Н)
клапана дозирования.
2.
Прочно укрепите расходомер (М) и плату (МР)
на жидкостной станции с помощью винтов (MS).
ПРИМЕЧАНИЕ. Чтобы расходомер работал должным
образом, перед подключением кабеля к датчику
необходимо закрепить датчик на корпусе расходомера.
3.
Подсоедините кабель расходомера (СС). См. Р
4.
Подсоедините линию подачи жидкости (Р).
5.
Выполните калибровку расходомера в соответствии
с инструкциями, приведенными в руководстве
по эксплуатации системы ProMix.
Р
ИС

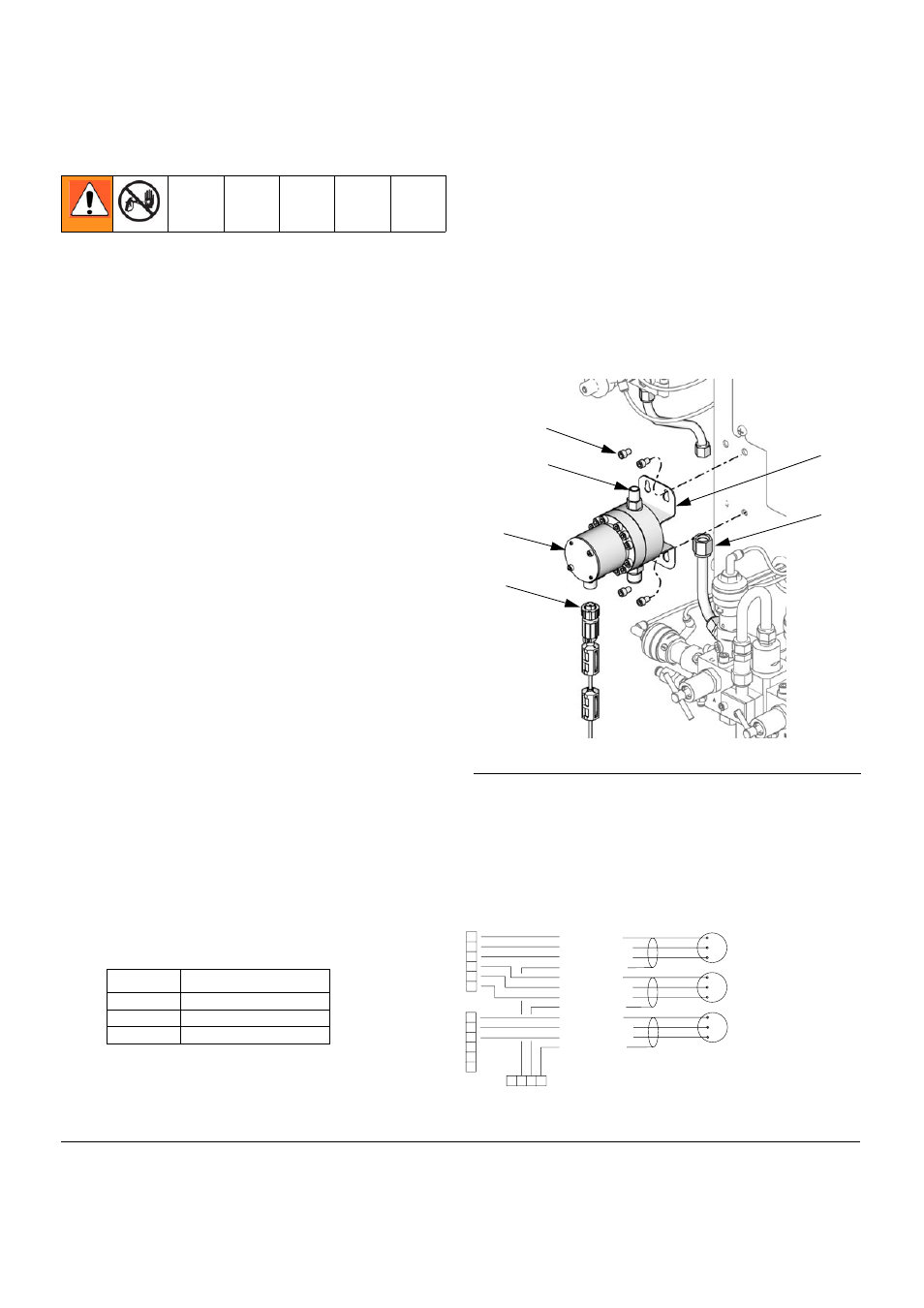

. 23. Расходомеры G3000/G3000HR
TI12653a
CC
M
H
MP
P
MS
Р
ИС
. 24: Схема кабельной проводки расходомера
1
2
3
4
5
6
J3
PWR (RED)
COM (BLACK)
SIG (WHITE)
SHIELD/GRN
PWR (RED)
COM (BLACK)
SIG (WHITE)
SHIELD/GRN
PWR (RED)
COM (BLACK)
SIG (WHITE)
SHIELD/GRN
FLOW METER A
FLOW METER B
3X CABLE
241799-801
FLOW METER SOLVENT
1
2
3
4
5
6
J12
GROUND
TERMINAL
*
Соединители на плате управления жидкостной станцией
*
*
Kàáåëü
Длина
241799
1,52 м (5 футов)
241800
406 мм (16 дюймов)
241801
330 мм (13 дюймов)
