Страница 45
Техническое обслуживание
3A0516D
45
Замена соленоидов
В настенной жидкостной станции установлены, как
минимум, 4 соленоида. Если в системе установлены
опциональные элементы, у каждого из них должны
быть дополнительные (опциональные) соленоиды.
См. Табл. 9 и Принципиальные схемы на стр. 30.
Чтобы заменить один из соленоидов, следуйте
приведенным ниже инструкциям:
1.
Выполните инструкции раздела Подготовка
на стр. 42 и выключите питание на главном
автоматическом выключателе.
2.
Отсоедините 2 провода соленоида (N) от платы
управления (302). См. Р
3.
Отвинтите 2 винта (Р) и снимите соленоид (313).
4.
Установите новый соленоид (313).
5.
Подсоедините 2 провода (N) к плате управления
(302). Провода соленоида имеют следующую
полярность: красный «+» и черный «—». Обратитесь
к разделу Электросхема системы, стр. 33.
6.
Установите на место крышку (322).
Замена предохранителей платы
управления
1.
Следуйте инструкциям раздела Подготовка, стр. 42.
2.
Установите предохранитель F1 èëè F2 на плате
управления. См. Р
. 22. Извлеките винт
и металлическую ленту.
3.
Извлеките предохранитель из платы.
4.
Вставьте новый предохранитель (343).
5.
Установите на место крышку (322).
Замена предохранителя (F1 èëè F2) не фирменным
предохранителем Graco влечет за собой
аннулирование гарантии искробезопасности системы.
Предохранитель Арт. ¹
Описание
F1, F2
123690
Предохранитель; 125 мА,
искробезопасный
Р
ИС

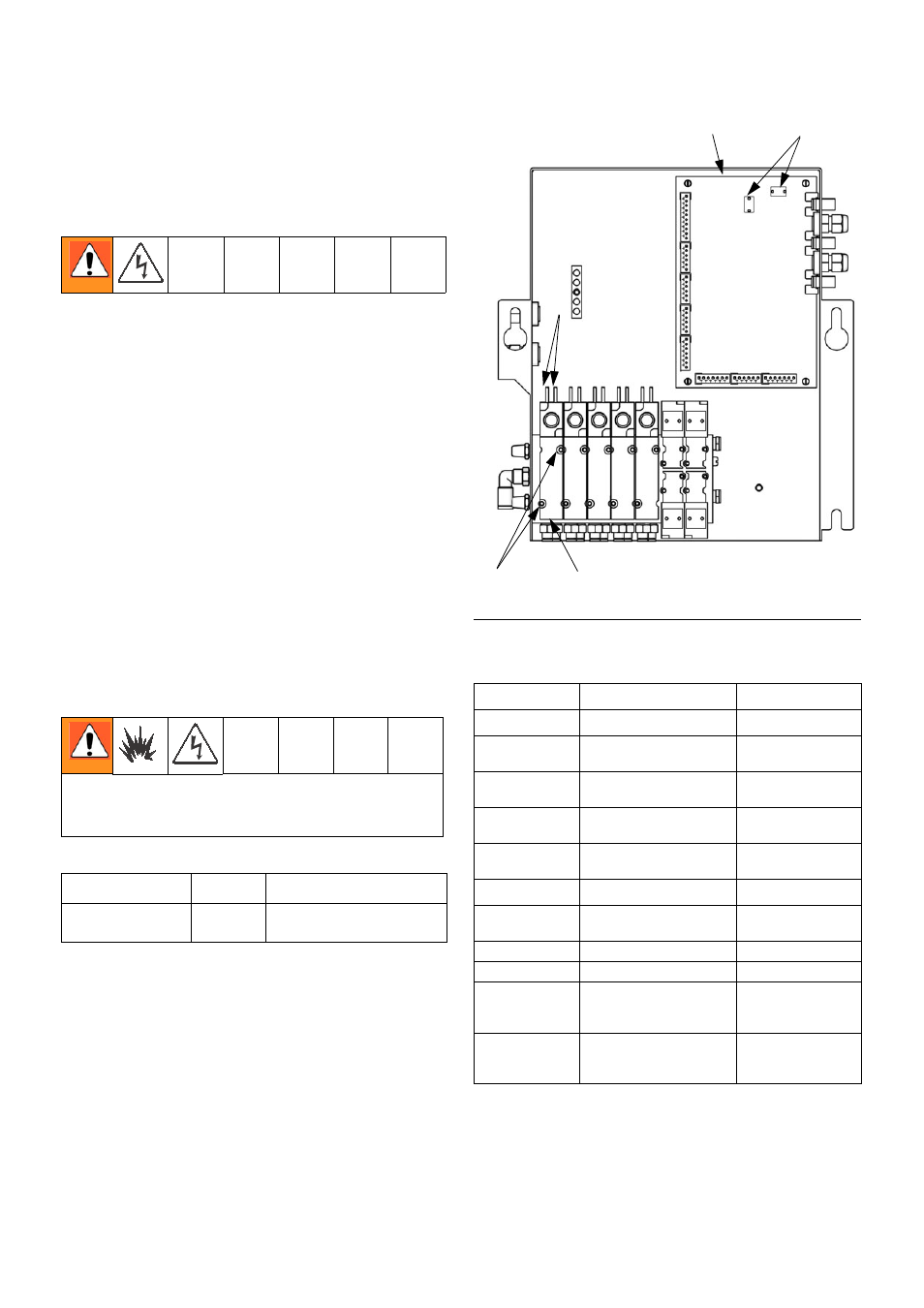

. 22. Замена соленоидов и предохранителя
Табл. 9. Соленоиды настенных панелей
Соленоид
Активирует
Предохранитель
Стандартный
1
Клапан
дозирования А
F1
2
Клапан
дозирования B
F1
3
Клапан продувки
воздухом
F1
4
Клапан промывки
растворителем
F1
Опциональные
5
Третий очистительный
клапан
F2
6
Клапан сброса А
F2
7
Клапан сброса В
F2
8
Камера промывки
пистолета-
распылителя 1
F2
9
Камера промывки
пистолета-
распылителя 2
F2
TI12652b
N
P
313
4
3
2
1
302
7
8
5
6
9
343
F1
F2
