Техническое обслуживание
42
3A0516D
Настенная жидкостная станция
Подготовка
1.
Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 36.
2.
Ослабьте 4 винта (307), затем снимите крышку (322)
настенной жидкостной станции. Р
Техническое обслуживание реле
расхода воздуха
1.
Следуйте инструкциям, приведенным выше
в разделе Подготовка.
2.
. 18. Отсоедините провода реле расхода
воздуха (AFS) от штырей 1—4 разъема J1 на плате
управления. Отсоедините линии подачи воздуха.
Снимите реле расхода воздуха и аппаратуру
со стороны жидкостной станции.
3.
Установите новое реле расхода воздуха.
Подсоедините провода к штырям 1—4 разъема J1.
Снова подсоедините линии подачи воздуха.
Техническое обслуживание реле
давления для камеры промывки
пистолета-распылителя
1.
Следуйте инструкциям раздела Подготовка, стр. 42.
2.
См. Р
. 19. Отсоедините провода реле давления
(PS) для камеры промывки пистолета-распылителя
от штырей 7—10 разъема J1 на плате управления.
Отсоедините линию подачи воздуха. Снимите реле
и аппаратуру со стороны жидкостной станции.
3.
Установите новое реле давления для камеры
промывки пистолета-распылителя. Подсоедините
провода к штырям 7—10 разъема J1. Снова
подсоедините линию подачи воздуха.
4.
Инструкции по ремонту камеры промывки
пистолета-распылителя см. в руководстве 312784.
Р
ИС

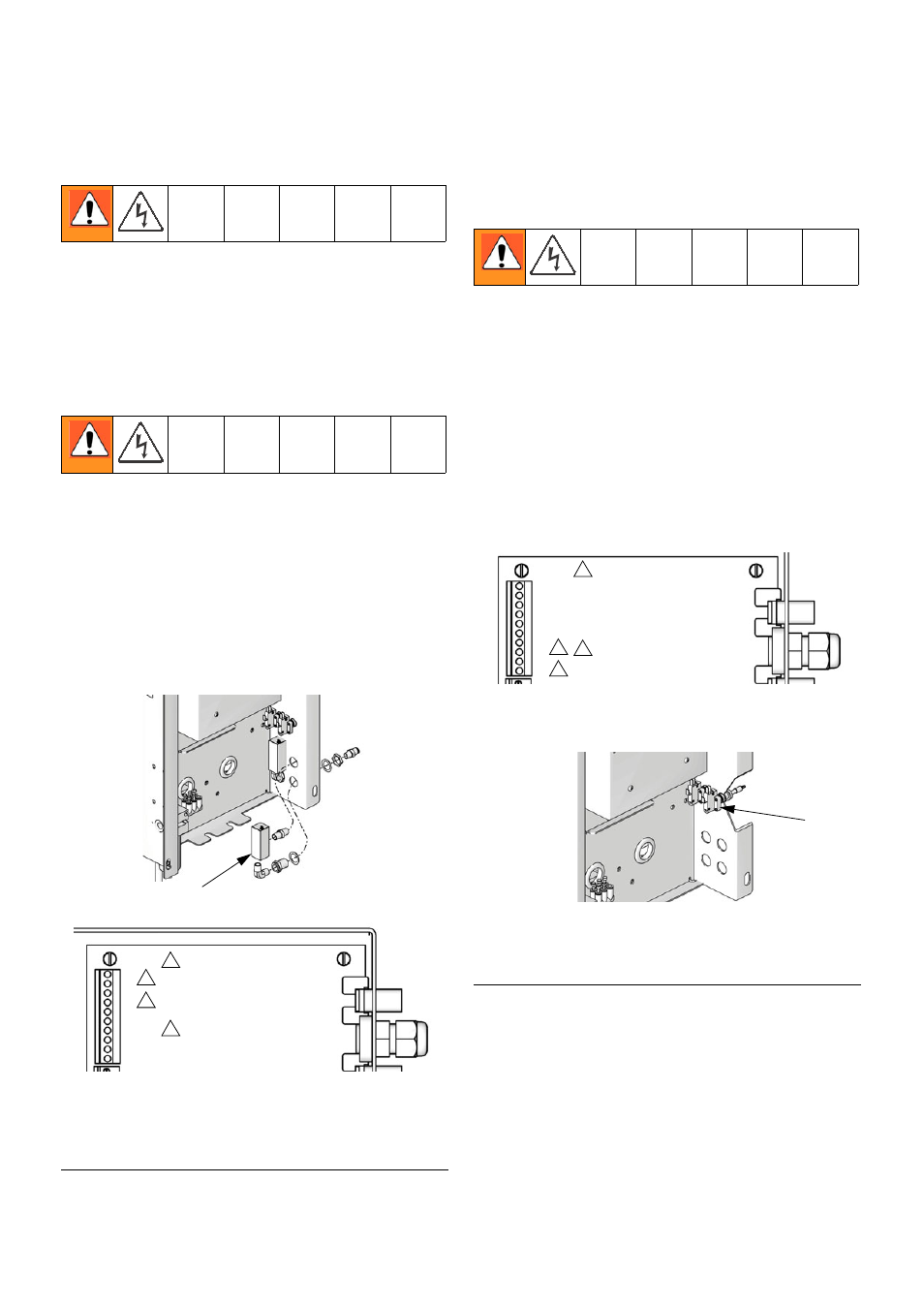

. 18. Техническое обслуживание реле
расхода воздуха
TI13347a
AFS
TI13350a
1
2
J1
Плата управления жидкостной станцией
Подсоедините провода реле
расхода воздуха ¹1 к
клеммам 1 и 2 на разъеме J1
платы управления
жидкостной станцией.
Подсоедините провода реле
расхода воздуха ¹2 к
клеммам 3 и 4 на разъеме J1
платы управления
жидкостной станцией.
1
2
1
2
3
4
Р
ИС
. 19. Техническое обслуживание реле
давления для камеры промывки
пистолета-распылителя
TI13347a
PS
TI14162a
1
2
J1
Плата управления жидкостной станцией
Подсоедините провода
камеры промывки
пистолета-распылителя ¹1
к клеммам 7 и 8 на разъеме
J1 платы управления
жидкостной станцией.
Подсоедините провода
камеры промывки
пистолета-распылителя ¹2
к клеммам 9 и 10 на разъеме
J1 платы управления
жидкостной станцией.
1
2
7
8
9
10
