Техническое обслуживание
38 3A0516D
Замена линейного фильтра
1. Следуй те инструкциям раздела Перед техническим
обслуживанием, стр. 36.
2. Разблокируйте и откройте дверцу устройства
EasyKey соответствующим ключом.
3. Запишите положения входных и выходных проводов
фильтра. См. раздел Электросхема устройства
EasyKey, стр. 31. Отсоедините провода и снимите
линейный фильтр (214l) с кронштейна (214m).
См. Р
ИС . 14.
4. Установите новый линейный фильтр (214l). Снова
подсоедините провода с учетом положений,
записанных в соответствии с пунктом 3.
5. Закройте дверцу устройства EasyKey и заприте
ее на ключ.
6. Включите электропитание на главном
автоматическом выключателе.
7. Включите питание на устройстве EasyKey для
проверки его работы.
Замена выключателя питания
1. Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 36.
2. Разблокируйте и откройте дверцу устройства
EasyKey соответствующим ключом.
3. Запишите положение проводов электропитания.
См. раздел Электросхема устройства EasyKey,
стр. 31. Отсоедините провода и снимите
выключатель (202, Р
ИС . 14).
4. Установите новый выключатель (202). Снова
подсоедините провода с учетом положений,
записанных в соответствии с пунктом 3.
5. Закройте дверцу устройства EasyKey и заприте
ее на ключ.
6. Включите электропитание на главном
автоматическом выключателе.
7. Включите питание на устройстве EasyKey для
проверки его работы.

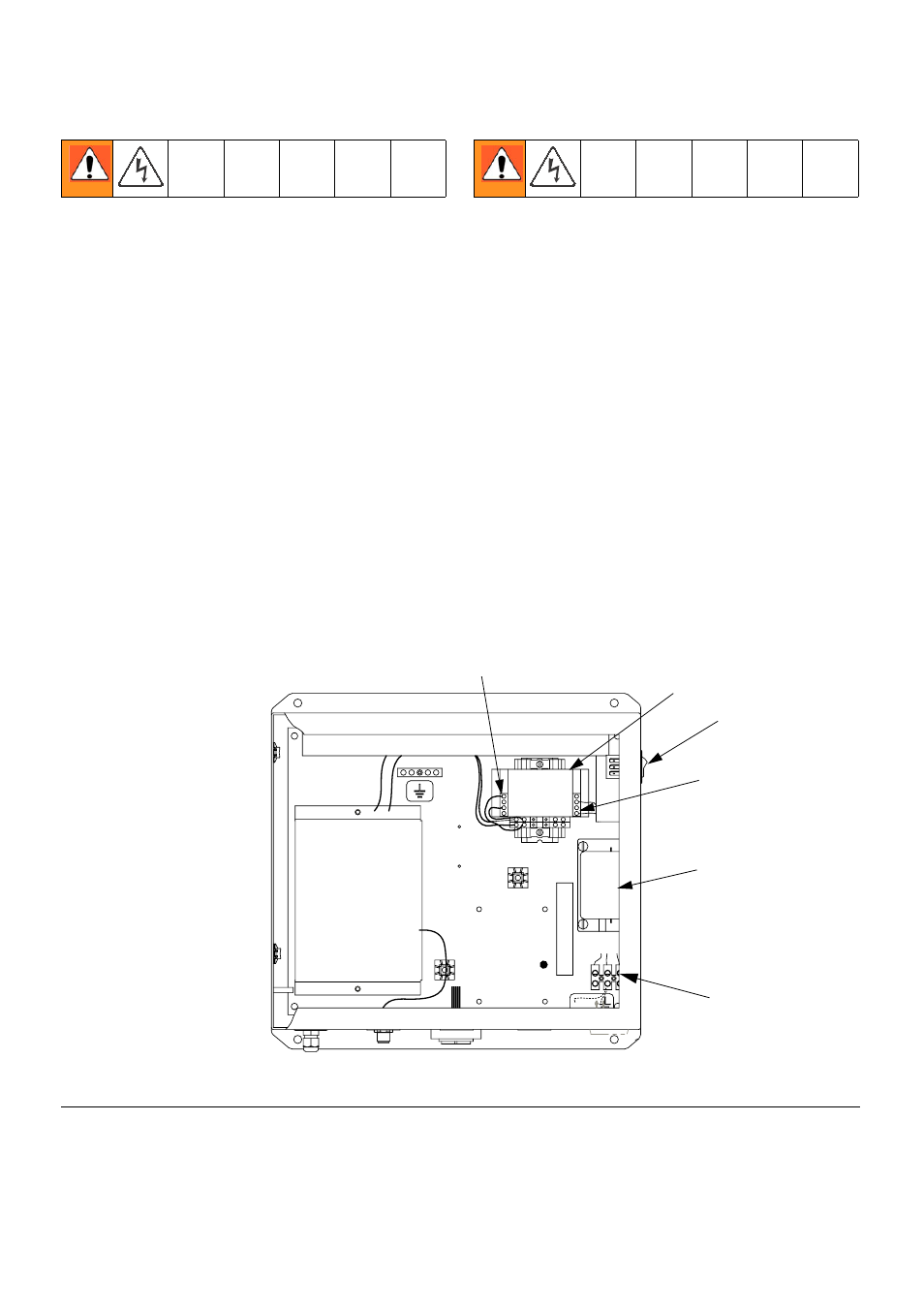

Р ИС . 14. Блок питания
TI12578b
214f
Выходы электропитания
(В, пост. ток)
202
Входы
электропитания
(В, перем. ток)
214l,
214m
Блок контактной
колодки со
входными
разъемами питания
