Техническое обслуживание

3A0516D

39

Замена барьерной платы

1.

Следуйте инструкциям раздела Перед техническим
обслуживанием
, стр. 36.

2.

Разблокируйте и откройте дверцу устройства
EasyKey соответствующим ключом.

3.

Отсоедините кабели и соединители от J1, J4
è J5. Р

ИС

. 16.

4.

С помощью поставляемого безопасного инструмента
(арт. ¹ 122239) снимите 2 винта (214k) и крышку
(214b). См. Р

ИС

. 15.

5.

Записав их положение, снимите 5 винтов (214g, 214h)
с барьерной платы (214a). Не снимайте винты,
указанные на Р

ИС

. 16. Снимите плату.

6.

Нанесите термопасту на теплоотвод (Z) на задней
стороне новой барьерной платы (214a). См. Р

ИС

. 16.

7.

Установите новую барьерную плату с помощью
5 винтов (214g, 214h).

8.

Установите крышку (214b) с помощью 2 винтов
(214k) с помощью безопасного инструмента.

9.

Подсоедините кабели к разъемам J1, J4 è J5.

10. Закройте дверцу устройства EasyKey и заприте

ее на ключ.

11. Включите электропитание на главном

автоматическом выключателе.

12. Включите питание на устройстве EasyKey для

проверки его работы.

Замена предохранителей
барьерной платы

1.

Следуйте инструкциям раздела Замена барьерной
платы
, пун
кты 1—4.

2.

Выньте предохранитель (F1, F2, F3 èëè F4) из
держателя. Р

ИС

. 16.

3.

Вставьте новый предохранитель в держатель
до щелчка.

4.

Следуйте инструкциям раздела Замена барьерной
платы
, пун
кты 8—12.

УВЕДОМЛЕНИЕ

Чтобы избегать повреждения схемной платы при
обслуживании, одевайте на запястье руки
заземляющий браслет (арт. ¹ 112190) и должным
образом соедините его с заземлением.

Предохранитель Арт. ¹ Описание

F1, F2

114788 Предохранители входов

электропитания; 2 А, с
запаздыванием по времени

F3, F4

15D979 Предохранители выходов

электропитания; 0,4 А,
быстродействующие

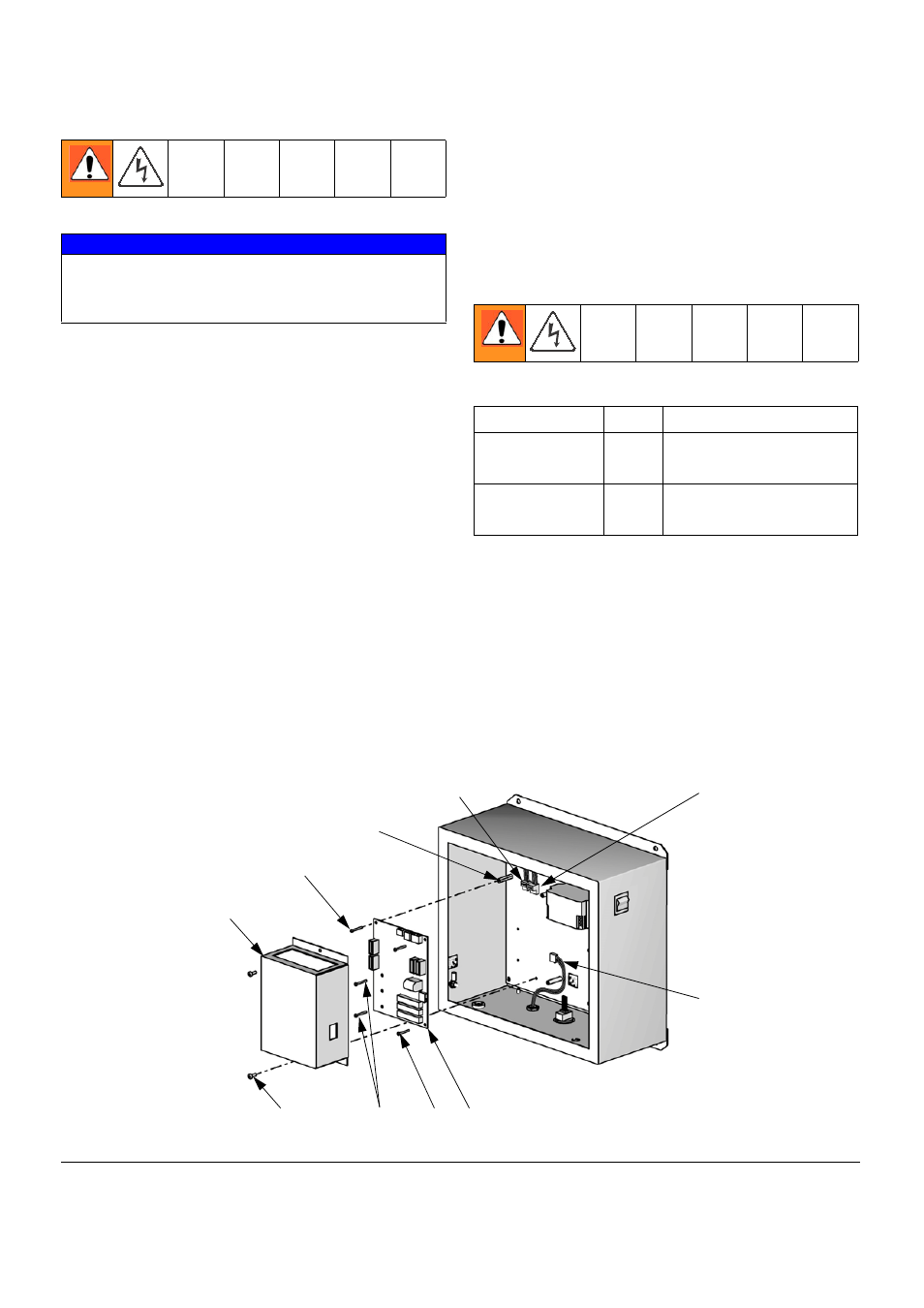

Р

ИС

. 15. Замена барьерной платы

TI12649b

214c

214g

214a

214k

214b

214h

214g

J1

J4

J5
