Техническое обслуживание
3A0516D 37
Обслуживание устройства EasyKey
Обновление программного обеспечения
Для того чтобы обновить программное обеспечение,
загрузите новое программное обеспечение с ПК
при помощи основного веб-интерфейса. См.
руководство 313386.
Замена платы дисплея или
графического дисплея
1. Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 36.
2. Разблокируйте и откройте дверцу устройства
EasyKey соответствующим ключом.
3. Запишите положения всех внешних соединений
(J4, J5, J6, J7, J8, J9, J10) с платой дисплея, затем
извлеките соединители. См. Р
ИС . 7 на стр. 20.
4. Снимите 4 винта (210e) и блок платы дисплея
(210b, 210c). Р
ИС . 13.
5. Отсоедините кабели питания графического дисплея
(J1) от платы дисплея (210c).
6. Отделите графический дисплей (210b) от платы
дисплея (210c) (соединитель J2 на задней
стороне платы).
7. Для сборки новых деталей установите соединитель
J2 на плате дисплея (210c) на одном уровне
с разъемом на графическом дисплее (210b).
Сожмите их вместе. См. Р
ИС . 13.
8. Снова подсоедините кабель питания графического
дисплея (J1) к плате дисплея (210c).
9. Установите блок платы дисплея с помощью
винтов (210e).
10. Подключите все соединители к плате дисплея (210c).
Р ИС . 13. Убедитесь в том что кабели не защемляются
при открывании или закрывании дверцы.
11. Установите батарейку на плате (см. Р ИС . 7
на стр. 20). Потяните за язычок, чтобы снять
защитный изолятор и активировать батарейку.
12. Закройте дверцу устройства EasyKey и заприте
ее на ключ.
13. Включите питание на устройстве EasyKey для
проверки платы дисплея.
Замена блока питания
1. Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 36.
2. Разблокируйте и откройте дверцу устройства
EasyKey соответствующим ключом.
3. Запишите положения входных и выходных
проводов электропитания. См. раздел
Электросхема устройства EasyKey,
стр. 31. Отсоедините провода от блока
питания (214f). См. Р
ИС . 14.
4. Снимите блок питания с рейки DIN.
5. Установите новый блок питания (214f).
Снова подсоедините входные и выходные
провода с учетом их положений, записанных
в соответствии с пунктом 3.
6. Закройте дверцу устройства EasyKey и заприте
ее на ключ.
7. Включите электропитание на главном
автоматическом выключателе.
8. Включите питание на устройстве EasyKey для
проверки его работы.
УВЕДОМЛЕНИЕ
Чтобы избегать повреждения схемной платы при
обслуживании, одевайте на запястье руки
заземляющий браслет (арт. ¹ 112190) и должным
образом соедините его с заземлением.

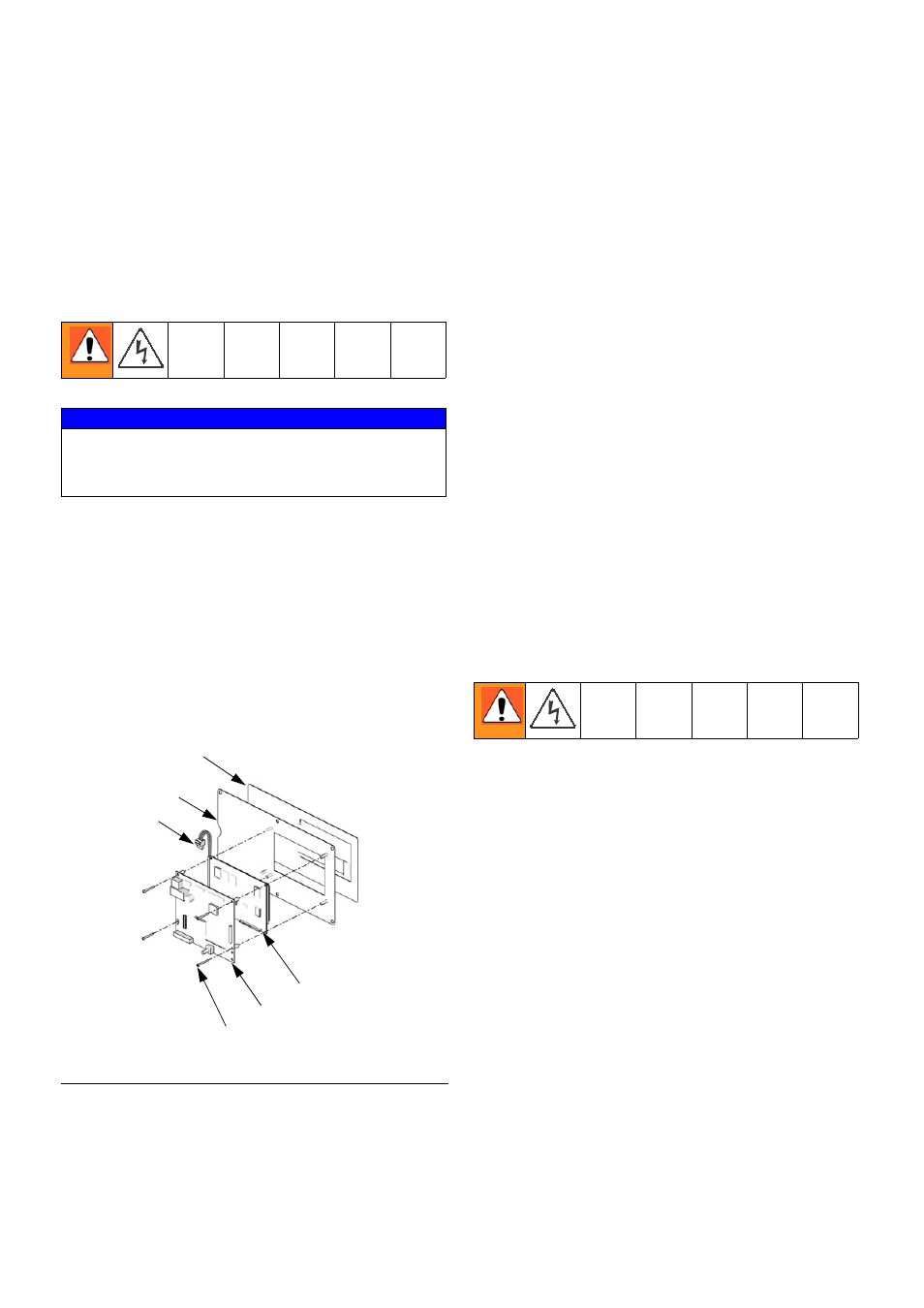

Р ИС . 13. Интерфейс дисплея
210a
TI12554a 210e
210c
210d
210b
J1
