Поиск и устранение неисправностей
18 3A0516D
Поиск и устранение
неисправностей в работе
жидкостного коллектора
См. Р ИС . 5. Инструкцию по снятию жидкостного
коллектора см. на стр. 47. Полную информацию о снятии
жидкостного коллектора см. в руководстве 312781.

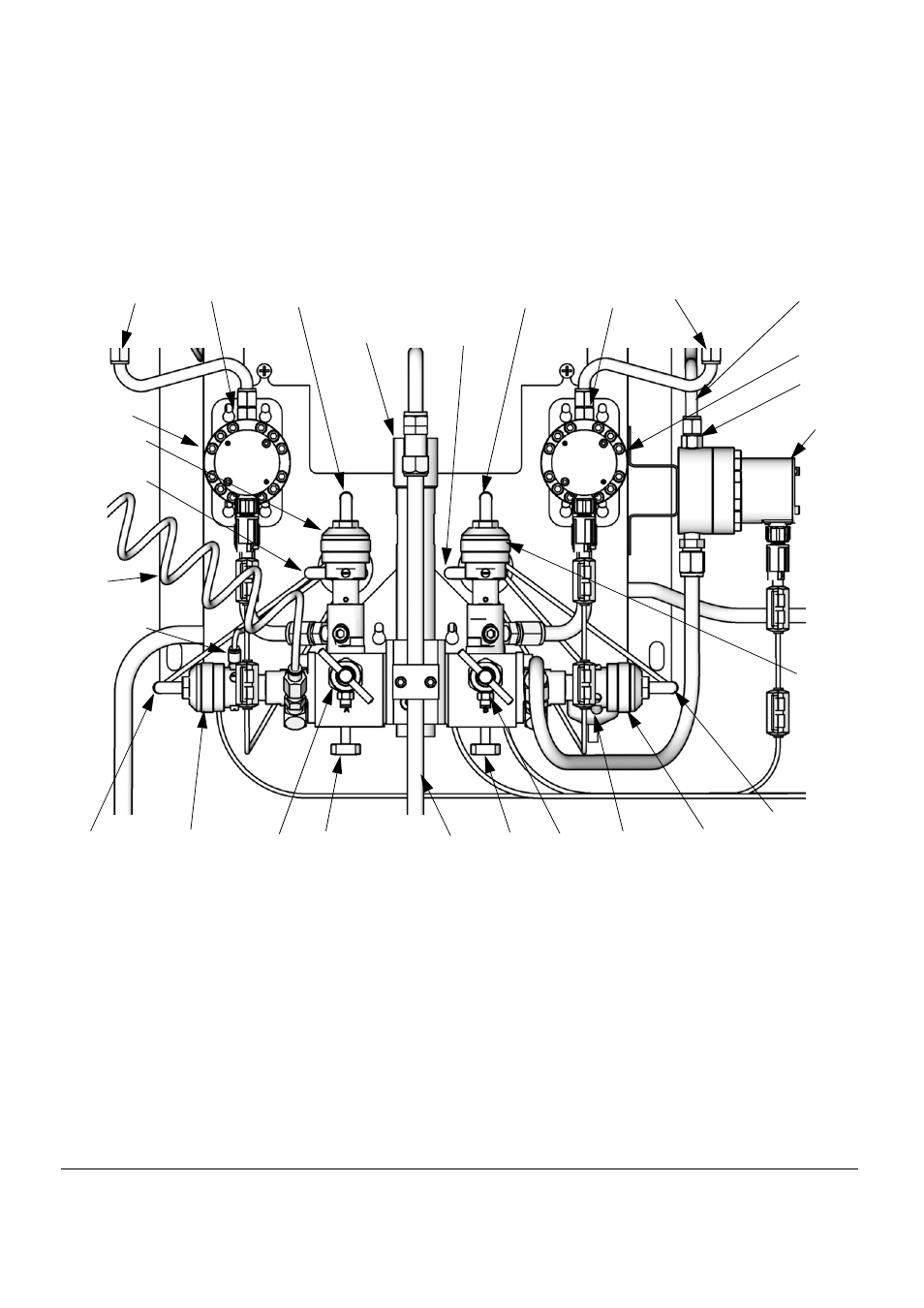

Р ИС . 5. Жидкостный коллектор
Ключ:
Сторона компонента А
MA Расходомер компонента А
DVA Клапан дозирования
компонента А
RVA Пробоотборный клапан
компонента А
SVA Запорный клапан компонента A
APV Клапан продувки воздухом
AT Труба подачи воздуха в клапан
продувки воздухом
ASL Линия подачи компонента А
ACV Обратный клапан расходомера А
Сторона компонента В
MB Расходомер компонента B
DVB Клапан дозирования
компонента B
RVB Пробоотборный клапан
компонента B
SVB Запорный клапан компонента B
BSL Линия подачи компонента В
BCV Обратный клапан расходомера В
SPV Клапан промывки растворителем
SSL Линия подачи растворителя
MS Измеритель расхода
растворителя (вспомогательное
устройство)
SCV Обратный клапан измерителя
расхода растворителя
Смешанный материал
SM Статический смеситель
FI Жидкостный интегратор
TI12556b
MA
MB
DVB
MS
SPV
DVA
APV
SM
FI
SVA SVB
RVB RVA
AT
Клапан DVA
выключен
Клапан DVA
включен
Клапан APV
включен
Клапан APV
выключен
Клапан SPV
выключен
Клапан SPV
включен
Клапан DVB
выключен
Клапан DVB
включен
ASL BSL SSL ACV BCV
SCV
